橋式起重機模擬實訓裝置

橋式起重機模擬實訓裝置,橋式起重機控制對象模型學習橋式起重機的操作和應用，還可對電氣控制電路進行檢修操作、線路優化改造及電氣設計。咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 高級維修電工實驗裝置

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 透明液壓PLC控制實訓裝置

產品詳情

中人教儀廠是專業生產橋式起重機模擬實訓裝置，橋式起重機控制對象模型及配件的廠家,生產的橋式起重機模擬實訓裝置，橋式起重機控制對象模型品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：橋式起重機模擬實訓裝置
ZRPLM-88橋式起重機模擬實訓裝置

一、概述

橋式起重機控制對象模型是一種用來起重、空中搬運重物的仿真實物設備之一，適用于工礦企業、鋼鐵化工、鐵路交通、港口碼頭、車站、倉庫以及物流周轉等相關崗位人員的培訓，也是職業院校或培訓中心培養起重機類專業操作及維護人才的實訓設備。電氣控制柜（用戶自配）與仿真實物之間采用航空電纜連接。通過對仿真實物的操作，不僅可以學習橋式起重機的操作和應用，還可對電氣控制電路進行檢修操作、線路優化改造及電氣設計，為接觸大型的工業用起重機操作及電氣故障維修奠定良好的基礎。同時該設備可作為橋門式起重機司機培訓考核設備。

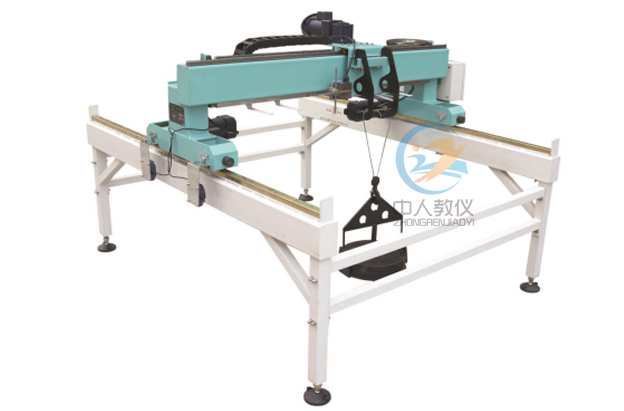

橋式起重機模擬實訓裝置,橋式起重機控制對象模型

二、特點

1. 本仿真設備按實物比例縮小后采用全鋼架、可拆卸結構設計
2. 本仿真設備采用三相交流減速電機，動態特性較硬，運行采用變頻調速使其速度穩定性更好。為防止電動機異常失電造成電機失控或故障，電機采用斷電立即制動保護，設備安全可靠，接近工業現場
3. 該仿真設備全部采用工業元器件，在接近工業現場的基礎上進行了精心的設計，方便培訓
4. 運行時可實時通過編碼器采集大車運行軌跡。
5. 在操作實訓時可空載運行訓練，也可帶載荷運行訓練。
6. 大車滾輪及滾道采用銅質材料做成，防滑耐用，美觀大方。

三、技術性能

1. 輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：環境溫度-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 仿真實物對象外形尺寸：1800mm（長）×1700mm（寬）×1800mm（高）

四、裝置組成

仿真實物對象主要由可拆卸鋼架結構、四臺三相交流減速電機（帶電磁抱閘裝置）（大車移動電機2臺采用變頻器一拖二進行控制、小車移動1臺、提升1臺）、十字限位開關、到位極限緩沖器、鋼絲繩及吊鉤、提升重物、電控轉接箱、拖鏈等組成。
1.雙梁、單小車，小車在雙梁上移動。
2.卷筒和鋼絲繩、吊鉤（單滑輪溝頭），配置一個卷筒。實現物品起吊。
3.軌道行程約1400 mm，提升高度大于1000 mm。
4.大小車位置檢測方式：編碼器檢測。
5.起升：位置、速度檢測編碼器方式。
6.負載小實物：輕載、滿負荷等多種運行方式。
7.大小車起動限位、停止限位、減速限位、極限限位\垂直限位、針對卷筒超速開關（線速度）。
8.起升：上減速、下減速、上停產、下停產
9.電機有制動（大小車、起升）制動器有開閉閘功能。
10.防碰檢測控制軟開關。
11. 智能設排故人機操作箱
該操作箱裝有240×128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，可以通過相關的操作進行設故、排故、查看、定時等相關功能的操作
考核系統功能特點如下：
(1) 由液晶顯示屏、觸摸式鍵盤和主控板組成智能型考核系統的硬件
(2) 能實現設備的自動檢測和識別
(3) 能在線對實訓臺進行故障設置和排除，并統計故障點的誤排次數
(4) 能對試卷自動保存，掉電不丟失，避免重復出題
(5) 對每個考生的學號、班級、答題結果、每個故障的誤排次數、考試時間、報警記錄自動保存，并在提交后發送給計算機進行評分
(6) 具有日歷、時鐘功能
(7) 具有倒計時功能
(8) 具有發卷功能
(9) 具有提交功能
(10)具有誤操作報警記錄功能
(11)裝置電源智能控制
(12)可以進行考核臺的編號設置與個人登陸密碼設置

五、實訓項目

1. 大車平衡運動控制
2. 空載運行訓練
3. 帶載荷吊運訓練
4. 帶載荷曲線運行及定點停放訓練
5. 常見故障判斷和緊急情況下的處理方法訓練
6. 橋式起重機安全使用與維護
