智能供配電技術實訓平臺

ZRPD-ZN 智能供配電技術實訓平臺,智能供配電實訓裝置 1、高壓配電裝置 10kV中壓開關柜主要由微機保護裝置、手車式斷路器、接地開關、避雷器、互感器、帶電顯示裝置、電流表以及操控裝置及 ...

訂購熱線：021-66581511

推薦產品

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 透明液壓PLC控制實訓裝置

: 高級維修電工實驗裝置

產品詳情

中人教儀廠是專業生產智能供配電技術實訓平臺，智能供配電實訓裝置及配件的廠家,生產的智能供配電技術實訓平臺，智能供配電實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：智能供配電技術實訓平臺
ZRPD-ZN智能供配電技術實訓平臺
1、高壓配電裝置
10kV中壓開關柜主要由微機保護裝置、手車式斷路器、接地開關、避雷器、互感器、帶電顯示裝置、電流表以及操控裝置及10kV中置柜殼體組成。主要完成倒閘操作、開關檢修、繼電保護測試、故障排查等實訓內容。

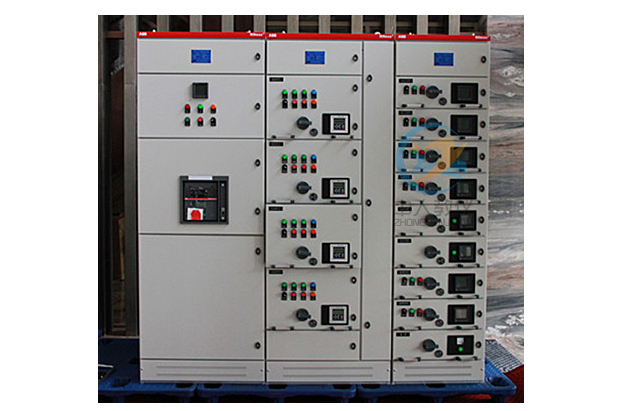

2、低壓配電裝置
低壓配電裝置主要由智能框架斷路器、低壓抽屜開關單元、電能表、多功能電力儀表、二次控制元件及0.4kV低壓配電柜殼體組成。主要完成斷路器、電力儀表的裝調、開關柜檢修、故障排查、低壓電能計量、照明和動力負載控制電路設計和裝調等實訓內容。
3、智能電力監控裝置
智能電力監控裝置主要由通訊管理機、交換機、監控計算機、電力監控系統軟件組成。主要完成監控系統通訊組網、電力監控軟件編程調試等實訓內容。
（一）涉及專業
智能供配電實訓裝置適用于供用電技術、電力系統自動化技術、電力系統繼電保護與自動化技術、農業電氣化技術和發電廠及電力系統等。
（二）服務課程
供配電技術、供電網絡繼電保護、電路原理、高電壓技術、電氣設備及運行維護、配電系統自動化等
智能供配電技術實訓平臺,智能供配電實訓裝置

一、實訓內容

項目1 倒閘操作
1.1 倒閘操作準備工作
（1）接受調度預令、了解操作任務
（2）根據檢修計劃策劃操作計劃
（3）填寫操作票
（4）審查操作票、簽名并進行模擬預演
（5）準備操作用具（安全帽、絕緣手套、驗電器、操作桿、五防閉鎖系統等）
1.2 接受正式調度令正式操作
（1）調度下達正式調度指令
（2）接受并記錄調度指令
（3）按照記錄指令完成復誦
（4）完成調度指令的正式錄入
（5）依據正式記錄下達操作指令
（6）操作完畢，向調度匯報并記錄
1.3 匯報及記錄
（1）填寫運行工作記錄
（2）填寫調度操作指令記錄
項目2 高壓配電裝置檢修
2.1元件更換
（1）斷路器控制轉換開關更換
（2）指示燈更換
（3）保護壓板更換
（4）開關狀態指示儀更換
（5）溫控儀更換
（6）二次回路微型斷路器更換
（7）分、合閘線圈更換
（8）分、合閘彈簧更換
（9）斷路器整流橋更換
（10）斷路器底盤車更換
（11）輔助接點更換
（12）梅花觸頭更換
2.2電路測試
（1）主回路直流電阻測量
（2）分、合閘線圈直流電阻測量
（5）電壓互感器絕緣電阻測量
（6）電流互感器絕緣電阻測量
（7）避雷器絕緣電阻測量
（8）開關柜絕緣電阻測量
項目3 高壓配電裝置二次回路故障排查
（1）斷路器合閘回路故障
（2）斷路器分閘回路故障
（3）斷路器儲能回路故障
（4）斷路器分合閘狀態指示回路故障
（5）接地開關狀態指示回路故障
（6）手車位置狀態指示回路故障
（7）就地遠方信號故障
（8）電壓測量回路故障
（9）電流測量回路故障
項目4 繼電保護校驗
（1）速斷、限時速斷、過流保護
（2）反時限過流保護
（3）過負荷保護
（4）零序過流保護
（5）低電壓保護
（6）過電壓保護
（7）失壓保護
（8）斷相保護
（9）重合閘保護
（10）后加速保護
（11）低壓零序過流保護
（12）零序過壓保護
（13）低頻保護
（14）非電量保護
（15）開關分合閘遙控
（16）故障事件記錄和查詢
項目5 低壓配電裝置電路設計及裝調
（1）低壓斷路器一次、二次接線圖和原理圖設計
（2）多功能電力儀表接線圖和原理圖設計
（3）斷路器一次、二次接線
（4）電力儀表接線
項目6 低壓配電裝置檢修及故障排查
6.1開關柜檢修
（1）斷路器控制轉換開關更換
（2）指示燈更換
（3）熔斷器更換
（4）電力儀表更換
（5）斷路器電動操作機構更換
（6）抽屜單元機械機構檢修
（7）斷路器分、合閘線圈更換
6.2故障排查
（1）斷路器合閘回路故障
（2）斷路器分閘回路故障
（3）斷路器儲能回路故障
（4）斷路器分合閘狀態指示回路故障
（5）斷路器儲能指示回路故障
（6）手車位置狀態指示回路故障
（7）就地遠方信號故障
（8）測量回路故障
項目7 電能計量
（1）正向、反向有功電能量和四象限無功電能量計量
（2）分時計量、分相有功電能計量
（3）需量記錄、需量周期和滑差時間設置
（4）日歷、計時、閏年自動轉換
（5）日期和時間的設置
（6）尖、峰、平、谷
（7）節假日和公休日特殊費率時段設置
（8）事件記錄
（9）實時參數檢測（電壓、電流、功率因數、有功功率、無功功率、視在功率、電網頻率、表內溫度、當前有功需量及當前無功需量等數據）
（10）故障報警
項目8 智能電力監控系統編程調試
8.1信息化網絡組建
（1）微機保護裝置通訊調試
（2）電力儀表通訊調試
（3）通訊管理機設備驅動配置
（4）電力監控軟件與通訊管理機的網絡配置
（5）電力監控系統組態的配置
8.2一次系統組態
在圖形編輯中根據一次系統圖設計一次系統監控界面。
8.3遙測、遙信、遙控設計
（1）高壓斷路器、高壓接地開關、低壓斷路器分合閘狀態監測與遠程控制
（2）高壓斷路器、低壓進線斷路器開關的就地控制與遠方控制反饋信號
（3）低壓進線三相電壓、三相電流、頻率F、功率因數COSφ、有功功率P、無功功率Q。
8.4數據報表、趨勢曲線、事件記錄設計
（1）設計低壓配電裝置參數報表界面
（2）設計實時參數趨勢曲線
（3）事件記錄
項目9 常用照明及動力控制電路設計安裝
（1）電源電路設計
（2）照明電路設計
（3）電機控制電路設計
（4）單相電能表安裝
（5）三相電能表安裝
（6）照明電路布線安裝
（7）電動機直接起動電路布線安裝
（8）電動機星三角起動電路布線安裝
（9）電動機正反轉電路布線安裝
（10）電動機順序起動電路布線安裝

二、配置清單：

序號

設備名稱

主要技術參數及功能

高壓配電裝置

一、主要技術參數：
（1）外殼：冷軋板噴塑，尺寸（寬×深×高）：800mm×1350mm×2200mm，允許尺寸偏差±5mm。
（2）手車式高壓真空斷路器1臺，額定電壓≥12kV;額定頻率50Hz;額定電流≥630A;額定短路開斷電流≥20kA;控制電壓220V。
（3）接地開關1臺，額定電壓12kV、熱穩定電流20kA(2s)、熱穩定電流（峰值）50kA、斷口距離145±5mm，手動機械式操作方式，接地開關與工作開關間有可靠的相互閉鎖。
（4）開關狀態指示儀：額定電壓220V,接點容量5A,顯示開關狀態、小車工作位置、試驗位置、斷路器位置、接地刀位置、彈簧儲能狀態、高壓帶電指示等。
（5）避雷器：額定電壓17kV，系統電壓10kV，大電流沖擊耐受不小于65kA。
（6）微機綜合保護裝置1臺，額定電壓：220V，電壓測量范圍：0～120V，電流測量范圍：0～5A，帶485通訊接口，保護功能：過流一段保護、過流二段保護、過流三段保護、過流反時限保護、后加速過流、低電壓保護、過電壓保護、過負荷保護、高溫保護、超溫保護、輕瓦斯保護、重瓦斯保護等。
（7）斷路器中轉小車1臺，手車式真空斷路器配套使用。
二、主要實訓功能：
①倒閘操作（開關柜停送電操作）
②高壓配電裝置檢修（控制轉換開關、指示燈、保護壓板、更換、開關狀態指示儀、溫控儀、斷路器、分、合閘線圈、梅花觸頭更換）
③高壓配電裝置故障排查（斷路器分合閘回路故障、儲能回路故障、狀態指示回路故障、接地開關狀態指示回路故障、手車位置狀態指示回路故障、就地遠方信號故障、電壓測量回路故障、電流測量回路故障）
④電路測試（主回路直流電阻、分、合閘線圈直流電阻、電壓互感器絕緣電阻、電流互感器絕緣電阻、避雷器絕緣電阻、開關柜絕緣電阻測量）
⑤繼電保護（速斷保護、過流保護、低電壓保護、零序過流保護、零序過壓保護、斷相保護、非電量保護、重合閘等）

低壓配電裝置

一、主要技術參數：
（1）外殼尺寸（寬×深×高）：800mm×800mm×2200mm，允許尺寸偏差±5mm。
（2）智能框架斷路器1臺，結構為框架抽出式，3極，斷路器額定電流630A，額定電壓400V，合閘線圈控制電壓AC220V，斷路器帶電流、電壓監測、有過流保護、欠電壓保護、過電壓保護。
（3）智能三相多功能儀表1臺，斷路器額定電流100A，額定電壓400V，采集三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能；儀表具有RS485通訊功能，擴展2路遙控、2路遙信。
（4）抽屜單元3個，每個單元額定電流100A,額定電壓400V,斷路器1臺、電流互感器3臺、熔斷器3臺、電力儀表1臺。
（5）三相費控智能電能表1臺，具有分時計量、分相有功電能計量，支持尖、峰、平、谷四個費率，節假日和公休日特殊費率時段可設置，實時參數監測、事件記錄、故障報警等功能。
二、主要實訓功能：
①低壓配電裝置電路設計及裝調（一次、二次接線圖和原理圖設計及接線、電力儀表接線圖和原理圖設計及接線）
②低壓配電裝置檢修及（控制轉換開關更換、指示燈更換、熔斷器更換、電力儀表更換、斷路器電動操作機構更換、抽屜單元機械機構檢修、斷路器分、合閘線圈更換）
③故障排查（斷路器合閘回路故障、分閘回路故障、儲能回路故障、分合閘狀態指示回路故障、儲能指示回路故障、就地遠方信號故障、測量回路故障）
④電能計量（正向、反向有功電能、事件記錄、尖、峰、平、谷，故障報警、電壓、電流、功率因數等實時參數檢測）
⑤常用照明及動力控制電路設計及布線安裝

智能電力監控裝置

一、主要技術參數：
（1）外殼尺寸（寬×深×高）：800mm×800mm×2200mm，允許尺寸偏差±5mm。
（2）顯示器1臺，尺寸21.5英寸、屏幕比例16：9、分辨率1920×1080（全高清）、屏幕刷新率：60Hz。
（3）監控主機1臺，CPU 4核心主頻3.0、2G顯卡、128G硬盤、8G內存。
（4）交換機1臺，百兆工業級5口。
（5）通訊管理器：linux系統，支持DLT645、101、103、104、modbusRTU/TCP規約。
（6）照明電路元件：86型單控開關1個、86型雙控開關2個、照明燈2只、86型五孔插座1個、2P微型斷路器4個。
（7）電氣控制電路元件：交流接觸器5個、熱繼電器2個、3P微型斷路器3個。
（8）電能計量電路元件：三相直通表1個、單相直通表4個、3P微型斷路器2個。
二、主要實訓功能：
①信息化網絡組建（微機保護裝置通訊調試、電力儀表通訊調試、通訊管理機設備驅動配置、電力監控軟件與通訊管理機的網絡配置）
②一次系統組態（在圖形編輯中根據一次系統圖設計一次系統監控界面）
③遙測、遙信、遙控設計（高壓斷路器、高壓接地開關、低壓斷路器分合閘狀態監測與遠程控制；低壓進線三相電壓、三相電流、頻率F、功率因數COSφ、有功功率P、無功功率Q）
④數據報表、趨勢曲線、事件記錄設計

電力監控系統軟件

軟件支持電力調度自動化系統遙信、遙控、遙測功能、報表管理功能、電力參數趨勢曲線分析功能、事件記錄功能、報警記錄查詢功能，可進行組態開發、軟件支持modbusRTU/TCP、DLT645、101、103、104、IEC61850等電力常用規約。

專用工具

序號	名稱	型號	數量	單位
1	鉗型電流表	DM6266	1	臺
2	長柄十字螺絲刀	PH6*150	1	把
3	長柄一字螺絲刀	PH3*150	1	把
4	扳手	（14、17）	2	把
5	扳手	（12、14）	1	把
6	活動扳手	200mm	1	把
7	針型端子壓線鉗	HSC86-4	1	把
8	叉型端子壓線鉗	1.25-2	1	把
9	剝線鉗	CR-V	1	把
10	長柄壓線鉗	HS-6M	1	把
11	驗電器	10kV	1	只
12	驗電筆	低壓	1	只
13	絕緣手套	10kV	1	雙
14	指示牌	已接地	1	個
15	指示牌	在此工作	1	個
16	指示牌	禁止合閘、有人工作	1	個
17	斜口鉗	/	1	把
18	吸勾	/	3	個
19	工具箱	17寸	1	個

常規工廠供電技術實訓裝置

本文鏈接：http://www.hdvdr.comhttp://www.hdvdr.com/gpd/1525.html
文章來源：www.hdvdr.com??? ?編輯：中人教儀廠??? ?時間：2021-08-05 11:11
