材料分揀實訓系統

材料分揀實訓系統,材料分揀單元適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》咨詢熱線131228913 ...

訂購熱線：021-66581511

推薦產品

: 高級維修電工實驗裝置

: 機器人與智能視覺實驗裝置

: 單片機、EDA開發實驗平臺

: 透明液壓PLC控制實訓裝置

產品詳情

中人教儀廠是專業生產材料分揀實訓系統，材料分揀單元及配件的廠家,生產的材料分揀實訓系統，材料分揀單元品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?hù)。

本文關鍵詞：材料分揀實訓系統

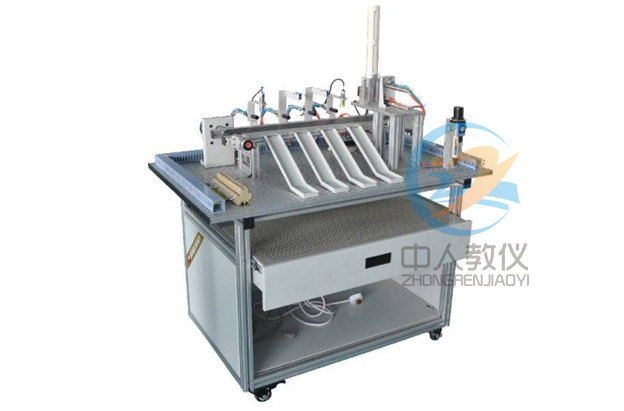

ZRGJD-FJ材料分揀實訓系統

實訓項目

1. 單相交流電機正反轉控制
2. 分揀出黑色與白色塊
3. 物料分揀系統的調試
4. 分揀出紅色與白色塊
5. 氣動控制技術應用
6. 分揀鋁質工件到任一料槽
7. 傳感器技術應用
8. 分揀金屬工件到任一料槽
9. 電磁鐵技術應用
10. 分揀非金屬工件到任一料槽
11. 分揀出金屬與非金屬

設備特點：

1.材料分揀單元由底板、實訓桌（型材結構）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和氣缸組成，物料傳送部分由電機和同步傳送帶組成。 2.電氣控制由單相交流電機及減速器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成。PLC選用三菱FX1N-40MR（16路繼電器輸出24路輸入）。 3.通過傳感器信號采集，PLC編程，對交流電機、電磁閥、進行較復雜的開關量控制、置控制、時序邏輯控制，實現對傳送帶上的物料進行定位、辨識、分類。

設備組成

1.實訓裝置結構有型材底板結構、鋁合金型材實訓臺組成
2.氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關組成
3.物料傳送部分由單相交流電機及減速器和同步帶組成
4.傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成

設備主要配置清單

名稱	型號	數量	單位
實訓桌	實訓桌采用鋁型材框架結構	1	臺
電磁閥	SMC 24V	6	件
氣缸	SMC	6	件
磁性開關		12	件
接近開關		6	件
光電開關		2	件
觸摸屏	MCGS	1	件
PLC主機	FX3U-48MR	1	臺
三菱通訊電纜	USB-SC-09-FX	1	條
通信電纜	SC-09	1	條
通訊模塊	FX3U-485BD	1	塊
三相異步電機		1	件
變頻器		1	件
軟件	仿真教學軟件	1	套
	PLC編程軟件
	控制程序
說明書	PLC實驗指導書	1	冊
安全插線	疊插式安全護套線，長50CM。	20	條

技術數據

1.輸入電源：?jiǎn)蜗嗳€(xiàn)~220V±10% 50Hz
2.氣源：0.2Mpa~0.55Mpa
3.工作環境：溫度-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m
4.實訓裝置容量：<0.5KW
5.外形尺寸：1000mm X 640mm X 1200mm

設備概述：

材料分揀實驗臺是針對設備教學的要求而研發的，它涵蓋了、氣動控制、電機傳動、電磁鐵控制、位置控制、檢測等教學內容，是實際工業現場生產設備的微縮裝置。基于多種的檢測，實現對不同材質、不同顏色物體的分揀。實訓裝置采用全開放式布局，可充分鍛煉操作者系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《技術》、《檢測與轉換技術》等課程開設實訓課。
