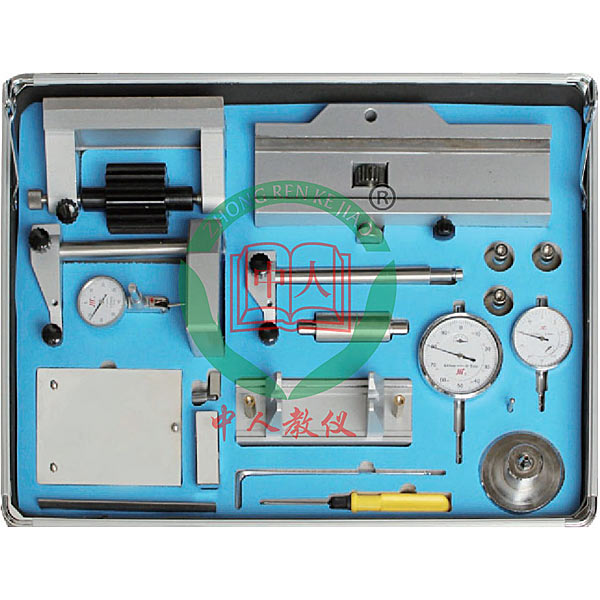

零件形位誤差測量實驗裝置,機床電子線路實驗臺

公差協作與技術測量是機械類專業非常重要的一門技術基礎課、技能課和應用課。是機械零件設計圖樣上的一項重要技術要求，更是機械設備的靜態和動態幾何精確度的重要含有概括部分。--科學技術的發展和生產水平的提升，對機械設備的幾何精確度也提出了越來越高的要求，幾何精確度已經形成了一門單獨的技術學科，并而而而且受到學術界和工程技術界有識之士的高度重視。
本系列裝置以設計工程師對精確度設計的實際要求為標準，集合實際教學情況和教學對象條件為前提，精心研制了一套課程課程課程理論與實際相集合的教學設備。適用來全日制普通高中、職工中學、職業中學、高職及本科院校機電類專業的零件設計與檢驗測量試驗、檢驗教學。
實驗項目
實驗一：零件形狀誤差的測量與檢驗測量試驗
1.直線度測量與檢驗測量試驗;
2.平面度測量與檢驗測量試驗;
3.圓柱度測量與檢驗測量試驗;
4.圓度測量與檢驗測量試驗;
實驗二：零件位置誤差的測量與檢驗測量試驗
1.平行度測量與檢驗測量試驗
2.垂直度測量與檢驗測量試驗
3.同軸度測量與檢驗測量試驗
4.圓柱跳動測量與檢驗測量試驗
5.端面跳動測量與檢驗測量試驗
6.對稱度測量與檢驗測量試驗
實驗三：齒輪形位誤差的測量與檢驗測量試驗
1.齒輪徑向跳動測量與檢驗測量試驗;
2.齒輪齒向誤差測量與檢驗測量試驗;




零件形位誤差測量實驗裝置,機床電子線路實驗臺

一、基礎簡介

本裝置是我公司為各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學、考核而研制的實驗設備。全用來課堂演示、機床電氣控制原理性實操及實驗實習考核。裝置經過便利地更換箱式掛式模型塊件可分別考核七種機床電子線路，運用率高、減少資金投入，每個箱式掛式模型塊件設定單獨的故障設定盒，實操便利。由于設備均應用工業上通用的電器，因而可作為電工類職業培訓的考核設備。經過本設定的培訓能提升學生動手能力和故障排除技能，并克服以往在實際設備上實行教學費用高而而而且難以達到教學目的的弱點。

二、適用界限

經過更換箱式掛式模型塊件能完成以下七種機床電子線路的實驗考核：

1、Z35型搖臂鉆床電氣技能實驗考核

2、M7120型平面磨床電子線路技能實驗考核

3、Z3050搖臂鉆床電子線路技能實驗考核

4、CA6140普通車床電子線路技能實驗考核

5、M1432磨床電子線路技能實驗考核

6、X62W萬能銑床電子線路技能實驗考核

7、T68鏜床電子線路技能實驗考核

每個電子線路均設定有16個故障點，經過箱式掛式模型塊件上的故障設定盒隨機設計故障點。

三、特別點

1、一臺裝置能完成七種機床電子線路的實驗考核，經濟效益顯著。

2、設定有電壓（V）（V）（V）型和電流（A）（A）（A）型保護器，能保證實操者人身安全，還設定有實驗管理器，可設定實驗時間，定時報警而而而且切斷電源。為學生的考核提供一個統一的標準。

3、設定有單片機和全程監控三相輸出作業電源相間、線間過載或短路，一旦發生即切斷電源而而而且警報，故障排除按下復位按鈕后才能重新啟動電源，保證設備安全。

四、技術功能

1、寫入電源：三相四線～380V±10%  50Hz

2、溫度（℃）（℃）（℃）：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量（KV）（KV）（KV）：＜1.5KVA

4、外觀尺寸：1500mm×750mm×1400mm

五、裝置的含有概括及功能

    裝置主要有實驗屏、實驗機床電子線路箱式掛式模型塊件、實驗桌等含有概括。
