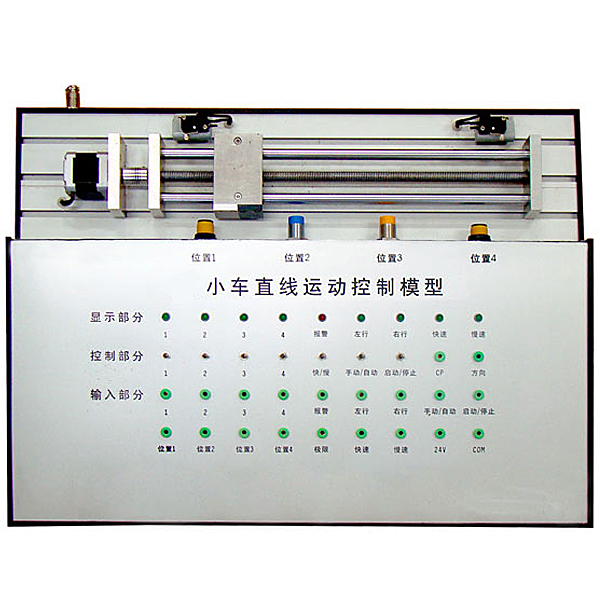

是一套工業自動化生產線小車動作控制過程的縮微模型，應用步進電機滾珠絲杠傳動系統，完成傳動和定位要求。造型精美、體積緊湊、重量（kg）（kg）輕、堅固耐用，應用步進電機控制高重量（kg）驅動方案，有力保證系統平穩、精密和快捷響應能力。行程界限400MM，裝備有金屬感應（NPN）、霍爾（NPN）、光電傳感器（NPN）反饋控制，能適用大中專院?？删幊炭刂破骷夹g(shù)的教學、課程設計和畢業設計。

技術功能數值

電源：一相AC220V、50Hz
功率（W）（W）（W）：<200W
尺寸：不小于600*400*220mm

設備構造：

步進電機控制實驗?zāi)Ｐ团_(tái)架為金屬構造，實驗考核裝置模型塊的I/O 端子、各常用模型塊與的連接端子，均與安全插頭座連接，使用帶安全插頭的實驗連接線實行電子線路連接；各指令開關、光電開關、傳感器和指示元件的電子線路，則經過端子排實行連接。插拔線連接電子線路與端子連接電子線路相集合，既保證學生基礎技能的實驗、形成和鞏固，又保證電子線路連接的快速、安全和可靠。

實驗項目：

1．機電設備的裝配與調動測量試驗
（1）傳動裝置同軸度的調動
（2）滾珠絲杠的裝配與調動
（3）搬運設備裝配與調動測量試驗
2．電氣控制電子線路的裝配與PLC編程
（1）電機正反轉控制電子線路的連接與程序語言編寫
（2）電機控制電子線路的連接與程序語言編寫
3．自動控制系統的裝配與調動測量試驗
（1）傳感器的裝配與調動測量試驗
（2）的自動控制
（3）機電一體化的自動控制

直線動作PLC控制模型實驗裝置,透明液壓實驗裝置

一、主要技術功能數值

1、電源：AC220V  50Hz

2、直線DC電源：寫入AC220V  輸出DC24V/2A

3、液壓實驗油泵電機功率（W）（W）（W）：250W，配備裝備裝備有專用的電機調動速度器，調動速度界限：0－1700r/min

4、實驗作業時離液壓實驗臺1.5m遠處噪聲≤58dB。

5、實驗油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）

6、電磁換向閥：DC24V   吸力30N

7、實驗臺外型尺寸：1330mm×650mm×1750mm

8、虛擬多用表功能數值：

交流ACACAC電壓（V）（V）（V）測量界限檔位分：10、50、250、1000

直線DC電壓（V）（V）（V）檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流（A）（A）（A）表檔位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

紅外發射檢驗測量試驗功能：垂直角度±15°距離1-30cm

三極管測量孔

二、主要特別點

1、透明液壓傳動演示系統主要應用實驗桌、實驗臺、液壓元件和電器控制器件等集合套件含有概括。

2、實驗桌、實驗臺為鋼制雙層亞光密紋噴塑構造，實驗桌儲物儲物儲物柜內放置液壓元件等。

3、備全常用液壓元件：每個液壓元件均配備裝備裝備有裝配底層基板，可便利、隨意地將液壓元件安放在鋁制型材實操實操操作面板上（實操實操操作面板帶“T”溝槽形式的鋁制型材構造）。油路搭接應用快換接頭，拆接便利，不漏油。

4、實驗元件均為透明有機材料制成，便利理解掌控把握幾十種常用液壓元件的構造，功能及用途。掌控把握幾十種基礎線路的作業原理，實驗組裝線路快捷、便利。

5、實驗控制單元應用單獨的繼電器控制單元實行電氣控制。
