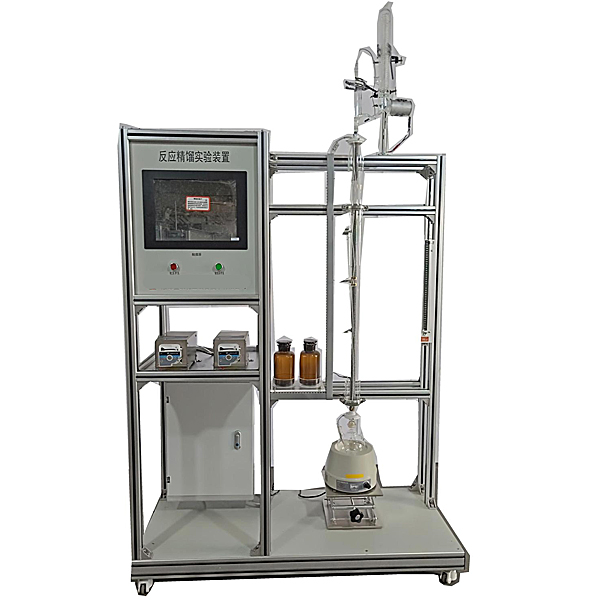

普通精餾塔實驗裝置,電機驅動與控制實驗裝置

裝置特別點：
1、運用本裝置，可以完成普通精餾實操，也可完成反應精餾；既可完成連續實操，又可實行間歇實操；既可應用分相回流，又可應用混相回流。
2、反應精餾既服從重量（kg）作用定律又服從相平衡規律，適于實行可逆平衡反應和異構體的分離。實驗體系為乙酸乙酯的制備。在塔身上部某位置加入帶有酸催化劑的醋酸，塔身下部某位置加入乙醇。
3、玻璃塔外壁應用透明導電膜保溫抵抗熱損失，塔內可裝填不一樣的填料。
4、塔體留有側線進、出口，可供進、出料和取樣、測溫用。
5、集約化控制，智能化測、控溫，實操便利易行。
裝置功能：
1、本裝置可實行反應精餾實操，也可實行普通精餾實操；既可連續實操，又可間歇實操。
2、玻璃塔外壁應用透明導電膜保溫抵抗熱損失，塔內可裝填不一樣的填料。
3、塔體留有側線進、出口，可供進、出料和取樣、測溫用。
4、裝置能夠完成不一樣回流比實操，考察回流比對產物分布、分離效率的影響。
5、全觸摸含有概括化控制，高平穩數值傳輸，硬件加密。
主要配備裝備裝備 玻璃精餾塔、保溫塔、冷凝器、玻璃塔釜、加熱器、蠕動泵、U型壓力計、溫度（℃）（℃）（℃）傳感器、中央處置整理器、觸摸屏、高品質鋁制型材框體構造。
公用設施：
水：裝置需冷卻水，自帶和自來水管相連的連連連接口。自來水經過裝置連連連接口進入塔頂?shù)睦淠骱笈懦觥?br /> 電：電壓（V）（V）（V）AC220V，1.5kW，標準一相三線制。每個實驗室需配備裝備裝備1～2個接地點（安全地及信號地）。
技術功能數值：
1、玻璃塔：五側口塔體，塔體Φ20mm，塔高1.4m，玻璃外罩Φ70mm，填料：316L不銹鋼Φ3mmθ網環。
2、塔保溫：塔外壁上、下兩段透明導電膜加熱保溫（手動控制），加熱功率（W）（W）（W）各250W
3、塔頭：自動回流比控制，蛇管冷凝器，塔頂冷凝液體的回流應用擺動式回流比控制器實操。此控制系統由塔頭上擺錘、電磁鐵線圈、回流比計數器等儀表含有概括。






普通精餾塔實驗裝置,電機驅動與控制實驗裝置

基礎簡介

本裝置能適用《電機拖動與調動速度》，《電機學》，《維特電機及控制系統》，《機電傳動與控制》，《機電一體化》 等課程大綱要求的實驗。裝置設計新穎、構造合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

1、綜合性強：即能完成交直線DC電機的調動速度控制，還可完成部分“微控制電機”的實驗。

2、整套性強：從儀表器具儀表、專用電源、電機及其它實驗部位件到實驗連接線均配套齊全。

3、電機導軌底層基板應用20mm厚軋鐵板，電機運行噪音小，永不變形，保證了設備長期運行。

4、配套的小型電機經過特殊設計，其特性和功能數值可模仿中小型電機，學生經過實驗可深入對電機課程課程課程理論的理解。

5、設定有電流（A）（A）（A）型漏電保護，相間、線間過載或短路均可自動保護功能。

6、交流ACACAC電源應用隔離變壓器輸出，實驗收集波動線更加安全可靠。

7、定時器兼報警記錄儀：設定有設定時間、定時報警、切斷電源及記錄各種警報次數功能。

一、技術功能
1.寫入電源：三相四線380V±10% 50Hz。
2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃，相對濕度＜85%(25℃)。
3.裝置容量（KV）（KV）（KV）：＜1.5KVA。
二、設備含有概括
1.交流ACACAC電源(帶過流保護措施，隔離變壓器輸出)
提供三相0～430V可調交流ACACAC電源，同時可得到一相0～250V可調的交流ACACAC電源(配備裝備裝備有一臺三相同軸聯動自耦調壓器，功率（W）（W）（W）1.5KVA)?？烧{(diào)交流ACACAC電源輸出處設定有過流保護裝置，當相間、線間過電流（A）（A）（A）或直接短路均能警報并切斷電源。配備裝備裝備有三只指針式交流ACACAC電壓（V）（V）（V）表，經過變換開關，可指示三相電網電壓（V）（V）（V）和三相調壓輸出電壓（V）（V）（V），并有指示燈指示外部電源寫入和作業電源輸出。交流ACACAC電源經過隔離變壓器輸出，實驗安全可靠，便利測量試驗波動線。
2.高壓直線DC電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源各一組(內部設定有過流過壓保護電子線路)，并設定有直線DC數字顯露電壓（V）（V）（V）表及變換開關。
3.人身安全保護體系
設定有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設定有電流（A）（A）（A）型漏電保護器，控制屏若有漏電情況，漏電流（A）（A）（A）超過一定值，即切斷電源。強電連接線及插頭座，應用全封閉構造，使用安全、可靠、防觸電。設定有電壓（V）（V）（V）型漏電保護器，控制屏若有漏電情況，即切斷電源。
4.定時器兼報警記錄儀(服務管理器)：設定有設定時間、到時報警、切斷電源及記錄各種警報次數等功能。
5.控制屏正面大凹槽內，設定有兩根圓鋼管，可掛儀表及實驗部位件。凹槽下部設定有多個小圓形一相三芯220V電源插頭座，供儀表等部位件供電用?？刂破羶蓚?cè)設定有三極220V電源插頭座及三相四極380V電源插頭座。設定有實驗臺照明用的220V、40W日光燈一盞。
