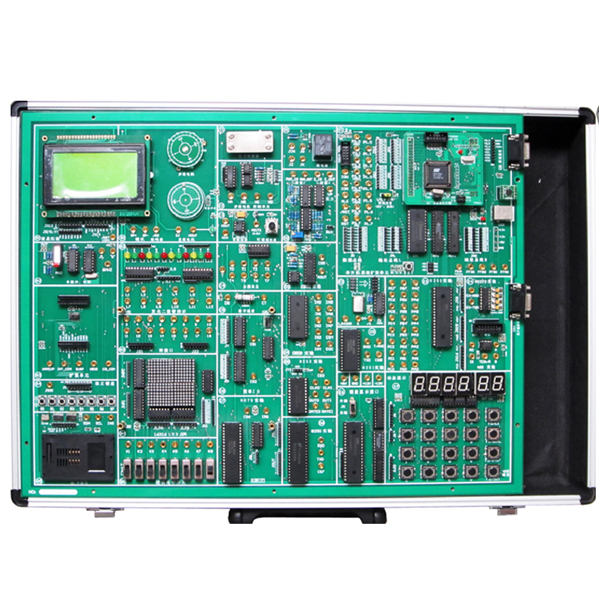

本系統是《MCS-51單片機原理與連連連接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備。以小系統、多功能、易拓展為設計思想，主板以《51系列單片機實驗指導書》基礎實驗為主，多加地址總線、數值總線、控制總線引出和拓展單元（區），這樣學?？梢詮男枰霭l(fā)，選配各種拓展模型塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗研發環境，也是科研、研發作業者的得力助手。

二、系統含有概括：

1.硬件：

（1）研發系統含有概括：單片機擬真連連連接口（擬真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數值存儲器（61256x2），開放式4*6鍵盤電子線路，開放式6位動態數碼管顯露電子線路.

（2）寫入/ 輸出：128*64 LCD圖文電子線路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平寫入/ 輸出電子線路，排針∕鎖緊孔轉連連連接口、16*16 LED點陣電子線路，音頻功放，0～5V可調模仿量，PWM電子線路、射極跟隨器，ISP在線下載連連連接口，打印口，用戶串行連連連接口。

（3）常用連連連接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制對象：喇叭、溫度（℃）（℃）（℃）18B20、IC卡讀寫、蜂鳴器、小型直線DC電機、步進電機、壓力傳感器、繼電器等；

（5）拓展單元連連連接口：提供總線連連連接口，可自行拓展設計或選配我公司各種拓展模型塊。

2.系統：系統配備裝備裝備2000/xp等實操平臺的單片機擬真調動測量試驗系統，支持匯編、C51語言編譯、調動測量試驗；單片機在線下載系統等。

3.電源：系統內置高功能直線DC穩壓電源。

4.機箱：系統配備裝備裝備輕便鋁制箱子作為實驗儀機箱。

單片機技術實驗研發實驗裝置,機電一體化及液位實驗裝置

基礎簡介

機電氣一體化實驗臺由鋁制導軌式實驗臺、經經經典型的設備的機械部位件、模型塊、變頻器模型塊、按鈕模型塊、電源模型塊、模仿生產設備實驗?zāi)Ｐ蛪K、接線端子排和各種等含有概括。整體構造應用開放式和拆卸裝配式，實驗裝置用來機械部位件組裝，可按照現有的機械部位件組裝生產設備，也可添加機械部位件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝設定有生產功能的設備。

主要技術功能數值

1. 交流ACACAC電源：三相四線 AC 380V±10%  50 Hz；
2. 溫度（℃）（℃）（℃）：-10～40 ℃；環境濕度：＜90%（25℃）；
3. 外觀尺寸：長*寬*高=1200*800*1500 mm；
4. 整機功耗：＞1.5 kW；
5. 安全保障功能：設定有接地保護、漏電保護功能，安全性符合相關的國家標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實驗實驗連接線。
6.虛擬擬真系統

1.維修電工電子電機與職業資格培訓考評擬真系統

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。

2.虛擬頻譜儀、邏輯解析儀、示波器、三用表擬真系統：

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統的功能有：電阻的測量、交流ACACAC電壓（V）（V）（V）的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提醒并可以重置多用表）、晶體管的極性判別、直線DC電壓（V）（V）（V）測量（通電流（A）（A）（A）表檔時燈光亮）、直線DC電流（A）（A）（A）的測量、以及電容好壞的判別。本系統可隨意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯露紅圈，如未定位準確無紅圈顯露，可以在實行錯誤實操的時（如所選測量界限錯誤、所測數值錯誤等等），儀表指針將無反應、提醒錯誤重新測量等，本多用表可選用交流ACACAC電壓（V）（V）（V）檔，直線DC電壓（V）（V）（V）檔，電阻檔，電流（A）（A）（A）檔，電阻調0，并而而而且可放大顯露數值，可清楚觀看所測數值大小。學生可以經過本系統學習掌控把握掌控把握掌控把握多用表的正確使用方法。

3、單片機、plc可編程設計與控制虛擬擬真系統：

本系統基于unity3d研發，內置實驗步驟、實驗指導書、電子線路圖、集合套件表單、連接線路、接通電源、電子線路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以經過啟動/停止、正向動作、反向動作按鈕實操三維（3D）（3D）（3D）機床模型動作，在連接線路狀態下，三維（3D）（3D）（3D）機床模型可實行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，經過認識閱讀電子線路圖，選用集合套件表單中的繼電器、熱繼電器、開關等元件以拖拽的形式布置至電器儲物儲物儲物柜中，限位器放放放置于三維（3D）（3D）（3D）機床模型上，可選用蓋蓋子，部分元件名稱可重命名，然后點擊連接線路按鈕，將端子對端子實行連線，將機床電子線路連接成功后，選用接通電源，實行實操，若集合套件或線路連接錯誤將彈出提醒錯誤框，可隨時實行場景重置。
