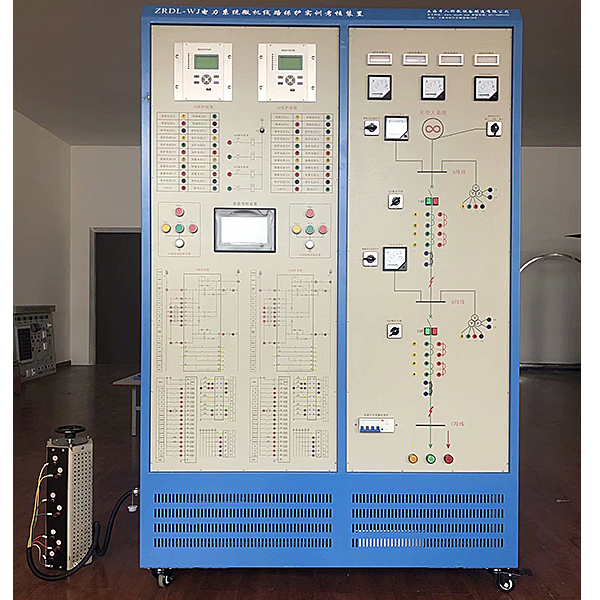

本裝置應用現代電力工程中廣泛應用的微機線路保護裝置，配備裝備裝備有電源、兩段輸電線路、互感器、智能故障設定考核等模型塊。本裝置主要完成保護裝置特性測量試驗、接線、整定、運行等方面的實驗?？捎脕黼娏π袠I(yè)培訓，也可用來高等院校、中專技校相關專業學生實驗的考核。

智能型故障設定與大屏幕液晶答題器：

實操單元

實操單元電子線路板（與顯露屏一體）、鍵盤。

實操單元應用多重保護設計；雙電源直線DC 12V 寫入； 128X64LCD 顯露；8 路開關量報警寫入，最多 48 路繼電器控制；實操單元可以不聯網實行脫機考核；可以自動評定分?jǐn)?shù)；有報警時顯露屏提醒。

主要有以下實操功能：

學生入口：學生解除故障時使用，可以查詢考核剩余時間。

教師入口：設定故障、. 解除全部故障、設定考核時間、修改登錄密碼、設定設備號。教師入口需要登錄密碼。

分?jǐn)?shù)查詢：查詢學生的當前得分情況。

學號查詢：查詢教師經過計算機數值數值數值設定的學號。

設備號查詢：查詢本機設備地址，每個實操單元有唯一的設備地址。

考核時間開始：用來教師設定完畢考核時間后，考核開始倒計時。

二、 實驗考核項目

1. 基礎實驗項目

（1） 模仿系統正常﹑最大﹑最小運行方法

（2） 模仿系統短路

（3） 微機保護裝置基礎功能試驗

（4） 微機無時限電流（A）（A）（A）速斷保護

（5） 微機定時限過電流（A）（A）（A）保護

（6） 微機帶時限電流（A）（A）（A）速斷保護

（7） 階段式電流（A）（A）（A）保護

（8） 運行方法對保護感知度的影響及感知度校驗

（9） 電流（A）（A）（A）電壓（V）（V）（V）連鎖保護

微機線路保護實驗裝置,電子技能流水線實驗裝置

一、基礎簡介：

該實驗臺是按照廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀表器具設備配備裝備裝備標準》及各類院校職業教育的教學和實驗的迫切要求而研制。學生經過具體的實踐流程實操，既能學會一般電子設備的工序技藝設計知識，同時經過電子設備的制作，掌控把握基礎實操技能：安全實操、元件及其封裝的識別；元件的裝接、焊接、調動測量試驗、故障排除。讓學生在校期間就有貼近工業現場的實際實操實驗，加強學生動手能力，創新能力和運用所學知識能力的培養，達到工程實驗?zāi)康摹?/span>

二、特別點

1、通用性強：即可經過實驗臺的編制含有概括多種設備生產流水線，完成設備的電子工序技藝實驗，也可單臺單獨作為電子技能實驗使用。

2、綜合性強：可作為電子、電工、機械等專業課程的實驗、可作手工焊接實驗、SMT焊接實驗、電子裝配實驗、整機裝配維修實驗等。

3、功能齊全：提供穩壓電源、交流ACACAC低壓電流（A）（A）（A）、函數發生器、蜂鳴器、多路插頭座、調壓器等，為電子設備的測量調動測量試驗和研發新設備提供豐富的資源。裝配日光燈照明、看板（用來夾圖紙文檔實驗指導書）、儀表器具架、工量具架。

4、創新性：提供多種電子元件和電子設備裝配工量具，不但能鍛煉學生的裝配調動測量試驗技能，還可以在現有設備的基礎上實行二次研發：課程設計、畢業設計、電子競賽課題，以培養學生的創新能力。

5、配套實驗圖紙文檔實驗指導書豐富：每塊所提供的實驗板全部有元件表單、裝配圖、指導書，完成學生對認識、設計、焊接、調動測量試驗、整機檢修等多種技能工序技藝的實驗。

三、技術功能

1、寫入電源：一相三線220V±10%50Hz。

2、輸出電源：

1）直線DC穩壓電源：二路0-30V穩壓直線DC電源輸出，內置式繼電器自動換檔，多圈電位器連續調動，最大輸出電流（A）（A）（A）2A，設定有預設式限流保護功能，數字顯露電流（A）（A）（A）電壓（V）（V）（V）；

2）低壓交流ACACAC電源輸出：3V、6V、9V、12V、15V、18V、24V交流ACACAC輸出、電流（A）（A）（A）2A；

3）函數發生器：輸出正弦波、三角波、方波、頻率界限5Hz-550KHz；頻率有表指示；

4）單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5）音頻功率（W）（W）（W）放大器：內置喇叭，音頻可調，在調動測量試驗中可作信號尋跡使用。

3、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃

4、裝置容量（KV）（KV）（KV）：＜500VA

5、外觀尺寸：1200mm×750mm×2000mm
