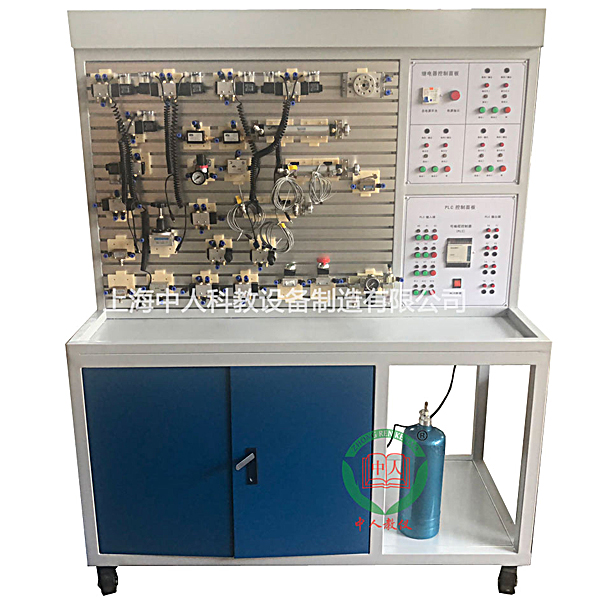

氣動plc綜合模仿控制技術實驗裝置,電機檢修技能實驗裝置

一、基礎簡介
氣動實驗臺是按照《液壓與氣壓傳動》、《氣動控制技術》等通用教學圖紙文檔實驗指導書及實驗指導書內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以實行常規的氣動基礎控制線路實驗外，還可實行模仿氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （plc）學習掌控把握掌控把握掌控把握及其基礎應用實驗等，是機電完美集合的經經經典型實驗設備。
氣動實驗設備適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生經過實際實操實驗及課程設計，可以準確、形象、深入地理解、掌控把握氣動元件的構造、氣動線路的控制原理及設計方法等。以及掌控把握PLC可編程序控制器的功能，控制原理及編程技巧等。
二、主要技術功能數值
1、寫入電源：220V±l0%，50Hz；
2、裝置容量（KV）（KV）（KV）：≤1kVA；
3、作業環境溫度（℃）（℃）（℃）：－5℃～40℃；
4、作業濕度：≤90%(40℃時)；
5、外觀尺寸：1500mm×650mm×1750mm
6、靜音空氣壓縮機：作業電源：AC220V；電機功率（W）（W）（W）：250W公稱容量（KV）（KV）（KV）10L；規格限定輸出氣壓1Mpa
7、PLC主機模型塊：主機選用三菱FX2N-32MR，18路開關量寫入，14路繼電輸出。
8、配備裝備裝備有控制模型塊：電源模型塊，PLC控制模型塊，繼電器控制模型塊，控制按鈕模型塊，氣動元件單獨模型塊等。
9、實驗裝置外型尺寸：1500mm×650mm×1750mm




氣動PLC綜合模仿控制技術實驗裝置,電機檢修技能實驗裝置

ZRDJX-01型 電機檢修技能實驗裝置本實驗裝置以勞動和社會保障部同中國就業培訓技術指導中心編寫的《常用電機檢修工》國家職業資格培訓教程為基礎，為了推動常用電機檢修工職業培訓和職業技能鑒定的開展而研制的實驗裝置。該實驗裝置內容含有概括電機檢修前準備、電機拆卸與組裝、電機檢修以及修試、試驗等方面的知識和技能，適用來高職、高專、中等職業院校開設的相關專業的教學與技能實驗。同時該實驗裝置還適合技工學校、職教中心、職業資格鑒定站（所）實行技能實驗與技能鑒定和考核。

一、電機檢修技能實驗裝置本實驗裝置特別點

1、控制屏應用實驗臺構造，測量儀表及電氣線路元件固定在相應功能塊實操實操操作面板上

2、實驗項目分類明確，具體到電機檢修過程中的每個步驟，使學生能夠真正掌控把握電機檢修專業技能。

3、實驗裝置應用模型塊化的方法實行技能實驗和課程課程課程理論知識的深化

4、本裝置設定有良好的自身保護體系，為完成開放性實驗室提供了優良的實驗設備

二、電機檢修技能實驗裝置本實驗裝置技術功能
1、寫入電壓（V）（V）（V）：三相四線（或三相五線）～380V±10% 50Hz
2、作業環境：環境溫度（℃）（℃）（℃）界限為-10～＋40℃  相對溫度（℃）（℃）（℃）＜85%（25℃）
3、裝置容量（KV）（KV）（KV）：＜1.5KVA
4、重    量：100kg

三、電機檢修技能實驗裝置本實驗裝置裝置配備裝備裝備裝備

1、電源控制屏

  控制屏為鋼制雙層亞光密紋噴塑構造，金屬鋁實操實操操作面板

2、實驗桌

  實驗桌為鐵制構造，桌面配備裝備裝備裝備一塊防靜電絕緣橡膠墊，保護實操臺。

3、主控功能板配備裝備裝備裝備項目

（1）三相四線電源寫入，經漏電保護器和總開關，由接觸器經過起、停按鈕實行實操，并設定有急?？刂瓢粹o。

（2）控制屏實操實操操作面板上設定有指針式交流ACACAC電壓（V）（V）（V）表三只，用來監測三相寫入電源每兩相之間的線電壓（V）（V）（V）。

（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，設定有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或?qū)嵅馘e誤所造成的漏電警報、儀表超測量界限警報總次數，為學生技能實驗的考核提供一個統一的評定標準。

（4）三相可調交流ACACAC電源，經過1.5KVA三相同軸自耦調壓器實行調壓，輸出0～450V/5A。

（5）直線DC電源部分：

220V/0.5A直線DC電源一組，還有短路保護功能。

0～250V可調直線DC高壓電源一組，帶有過壓保護及短路保護功能。
