機械傳動功能實驗臺,電工技能一體化系統實驗裝置

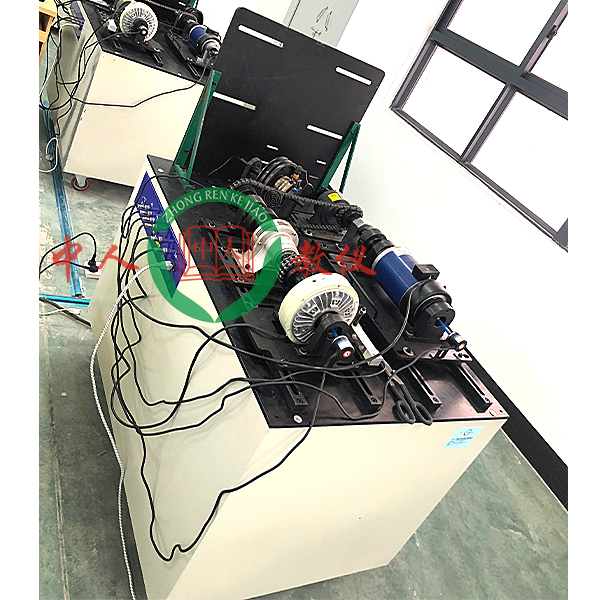

應用模型塊化的構造，柔性好，變型功能及綜合性強，機械傳動方案優化綜合檢驗測量試驗實驗臺是一種開放式的新型機械設計綜合試驗裝置，設定有真實的工程背景，而非模型或簡便的玩具性實驗裝置。本試驗臺模型塊化主要庫件的構造、功能及精確度既可用來教學實驗，亦可用來科研實驗，完成一機多用、資源共享，提升設備使用效率。機械傳動方案創意集合及功能數值解析實驗臺在教學實驗中，著重對**綜合實驗素質的培養，可完成對**實行含有概括實驗方案的創意設計、實驗裝置的設計、搭接、組裝及調動測量試驗、實驗測量試驗方法的選用及應用、實驗實操規程的制定、實驗數值測量試驗、實驗成果解析及實驗裝置構造簡圖的測測測繪制作作作等工程實驗技能的培養與實驗，打破了傳統機械設計課程實驗的以檢驗性實驗為主的單一化模式，為培養機械綜合實驗素質以及有檢驗性向?qū)嶒炁c課程課程課程理論相集合模式轉化提供了裝備條件，是適于培養機械創新能力及工程實踐能力的理想的新型實驗裝置。
一、主要技術功能數值：
    1、交流ACACAC變頻電機功率（W）（W）（W）：550W；
    2、磁粉限限限制動作作作器載入界限：0-50N·m；
    3、最大中心高：178mm；
    4、轉矩轉動速度傳感器一個：規格限定轉矩10N·m,轉動速度界限0 – 6000r/min；精確度均為0.1％；
         轉矩轉動速度傳感器一個：規格限定轉矩50N·m,轉動速度界限0 – 6000r/min；精確度均為0.1％；
    5、變頻控制器調動速度界限：0-1500r/min，調動速度精確度：0.1％；
    6、外觀尺寸：1200×780×1050mm；
    7、重量（kg）（kg）：300kg 。
二、基礎配備裝備裝備：
    1、裝配及支承平實操實操操作面板一套；
    2、變頻電機及變頻調動速度器一套；
    3、磁粉限限限制動作作作器一個；
    4、限限限制動作作作調動器一個；
    5、效率檢驗測量試驗解析系統一套；




機械傳動功能實驗臺,電工技能一體化系統實驗裝置

1：作業電源： 三相四線  AC380V±5%  50Hz，安全保護： 漏電保護（動作電流（A）（A）（A）≤30mA），過流保護，熔斷器保護。

2：六邊形作業島規格尺寸（最長直徑*高）：不小于2200*800（㎜）每臺為六座

3：三相電源實驗儀表器具：外部以應用20*20工業鋁制為主體構造，交直線DC220V輸出，帶漏電保護，每相帶有保險裝置，均有指示燈指示，設定有外殼接地保護、缺相指示、急停保護、多次熔斷絲保護、漏電保護等。

4：交直線DC電壓（V）（V）（V）源：外部以應用20*20工業鋁制主體構造，24V直線DC穩壓可調輸出，指針電表指示，設定有正負極提醒LED，防止電源極性接反；0～240V交流ACACAC輸出，又可作雙9V、雙12V、雙18V輸出。

5：恒流源實驗儀表器具：外部以應用20*20工業鋁制為主體構造，每個輸出連連連接口有3mm和6mm的兩種。0-20mA-500mA。分2檔，數字顯露電表顯露。含單次脈沖，開關電源正負12V正負5V。

6：信號發生器：外部以應用20*20工業鋁制為主體構造，5HZ～550kHz連續可調信號源輸出，波動線有正弦波、方波、三角波輸出，可以實行40db衰減，設定有數字頻率計顯露，6位數碼顯露，測量界限0～8MHZ。單獨開關控制。
7：虛擬擬真系統

1.維修電工電子電機與職業資格培訓考評擬真系統

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。
