實驗裝置是一種最為經經經典型的機電一體化、自動化類設備，它是為職業院校、教育培訓機構等而研制的，它適合機械制造及其自動化、機電一體化、電氣工程及自動化、控制工程、測控技術、計算機數值數值數值控制、自動化控制等相關專業的教學和培訓。它接近工業生產制造現場基礎上雙針對實驗教學實行了專門設計，強化了各種控制和工程實踐能力。
系統含有了機電一體化專業中的氣動、電機驅動與控制、、變頻器、觸摸屏、等多種控制技術，適合相關專業學生實行工程實踐、課程設計及初上崗位的工程技術人員實行培訓。

技術功能數值：

1、寫入電源：一相三線AC220V±10% 50Hz
2、作業環境：環境溫度（℃）（℃）（℃）界限為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量（KV）（KV）（KV）：＜1.5kVA
4、設備外型尺寸：410cm*180cm*150cm
5、單站作業臺尺寸：880mm*470mm*1500mm

實驗項目：

1、理解傳感器的應用
2、查看氣動元件的應用
3、掌控把握plc控制技術

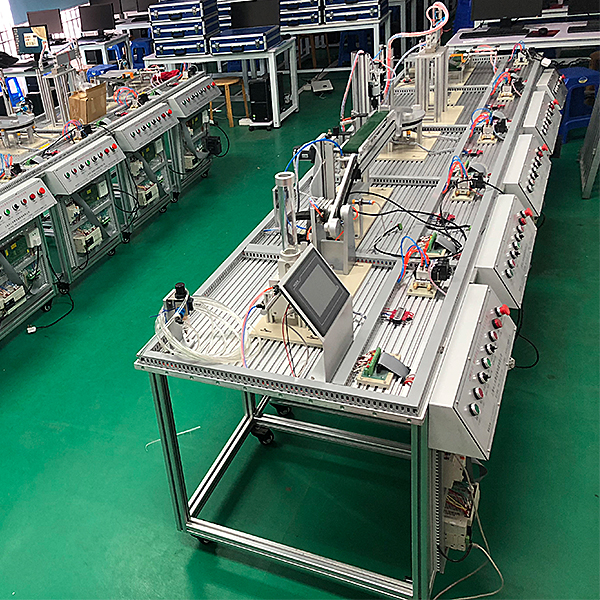

模型塊式柔性自動化生產線實驗系統八個作業站各自全部有一套plc主機，可分成八個完全單獨的作業站實行實驗，在對各單元生產工序技藝和電氣控制系統的含有概括熟悉后，經過PLC編程可完成：
1）系統故障檢驗測量試驗
2）工件上料程序控制
3）工件搬運程序控制
4）工件檢驗測量試驗程序控制
5）工件搬運裝配程序控制
6）工件裝配程序控制
7）工件分類程序控制
8）多作業工位程序控制
9）作業單元聯網程序控制
10）步進電機驅動控制

模型塊化生產線實驗裝置,新能源汽車燃料電池示教實驗裝置

一、功能特別點
1、該設備完整展示了汽車燃料電池動力系統，可以動態模仿燃料電池系統的啟動、低速行駛、一般行駛、全速行駛、減慢速度行駛和停車六種工況下的能量流動方向以及電機的運行狀態。
2、實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖與作業原理示意圖；學生可直觀對照汽車燃料電池系統構造原理圖和實物，認識和解析汽車燃料電池系統的作業原理。
3、實操實操操作面板上裝配備裝備裝備有點火開關、工況開關、油門踏板、擋位開關、限限限制動作作作開關、轉動速度表、電流（A）（A）（A）指示表等，并輔以發光二極管實行系統流向的動態指示，還設定有一臺模仿電機用來演示電機的作業狀態。
4、整體應用1.5mm厚冷軋板，嚴格按鈑金加工工序技藝實操，經酸洗、噴塑，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有30cm左右的桌面，便利放置圖紙文檔實驗指導書、輕型檢驗測量試驗儀表器具等。
5.應用普通220V交流ACACAC電源，經內部電子線路變壓整流變換成12V直線DC電源，無需蓄電池，減少充電的麻煩，12V直線DC電源有防短路功能。
6.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器最初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。
