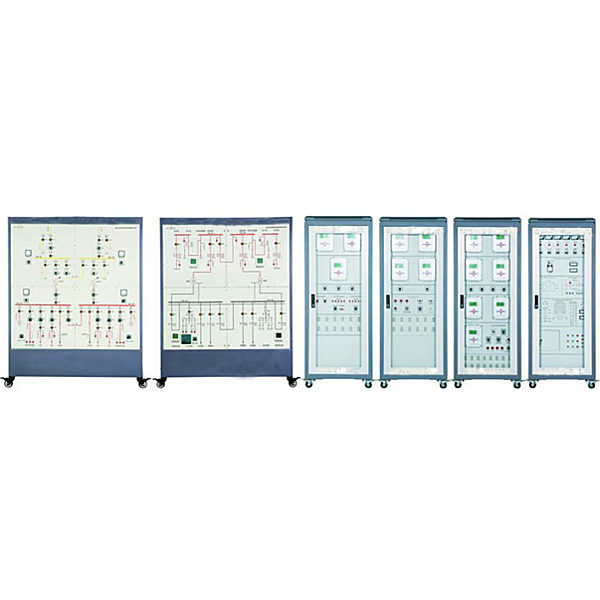

該系統由一次系統屏、二次保護儲物儲物儲物柜、變電站后臺系統三部分含有概括。一次系統應用經經經典型的110kV變電站工程為模型，設兩臺主變，均為有載調壓型；設兩路進線，110kV側和10kV側應用單母分段,35kV側應用單母分段帶旁母接線。二次部分全部應用微機型繼電保護裝置和測控裝置，分為四個保護儲物儲物儲物柜裝配；能上傳數值，接受監控主機命令，完全適用“四遙”功能和遠動的要求。同時應用多串行口卡，很好地解決了保護裝置與后臺系統間通訊瓶頸問題。

二、 特 點

1. 設定有經經經典型完整的一次系統，開關、刀閘應用不一樣類型開關實操，互鎖設定完備。 電氣線路可設定多種類型故障；

2. 二次繼電保護裝置配備裝備裝備完整；

3. 間隔層設備功能良好，運行可靠；

4. 通信系統具備單獨的通信信道，適用無人值班要求；

5. 成套性好，一次系統、二次系統、監控系統配備裝備裝備齊全；

6. 開放性強，保護測控裝置應用標準通訊協議，系統系統應用工業組態系統，開放協議。

三、實驗項目

線路保護類

(1) 系統正常﹑最大﹑最小運行方法

(2) 電氣系統短路

(3) 微機保護裝置基礎功能測量試驗

(4) 微機定時限過電流（A）（A）（A）保護

(5) 微機無時限電流（A）（A）（A）速斷保護

(6) 微機帶時限電流（A）（A）（A）速斷保護

(7) 階段式電流（A）（A）（A）保護

(8) 運行方法對保護感知度的影響及感知度校驗

變電站模仿實驗裝置,框體構造式主開關實驗裝置

一、 概 述

本裝置是為各航海職業院校的船舶電氣專業和輪機工程等專業，社會船舶造修單位，船員培訓機構的教學及培訓考核而研制的。它適用來課堂演示，船舶主開關的實操及培訓實習。

二、 設備特別點

1. 實操實操操作面板上印有主開關控制電磁合閘原理圖和脫扣示意圖

2. 配備裝備裝備有電壓（V）（V）（V）表電流（A）（A）（A）表來指示三相電壓（V）（V）（V）和電流（A）（A）（A）

3. 配備裝備裝備有遙控分合閘按鈕和分合閘指示燈

三、 技術功能

1. 寫入電源：AC380V±10%  50Hz

2. 作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度＜85%（25℃）  海拔＜4000m

3. 裝置容量（KV）（KV）（KV）：＜1.5kVA

4. 外型尺寸：700mm×600mm×1700mm

四、 裝置含有概括和配備裝備裝備

1.電源開關

用帶漏電保護的空氣開關控制儲物儲物儲物柜子的總電源，儲物儲物儲物柜子頂部裝備有風扇，當儲物儲物儲物柜內溫度（℃）（℃）（℃）偏高時打開風扇，為控制儲物儲物儲物柜散熱。

2.實操電氣線路圖

實操實操操作面板上印有主線路控制線路電磁合閘原理圖及脫扣示意圖，可直觀地看出DW95控制線路作業原理。

3.斷路器控制線路測量試驗儀表區

實操實操操作面板上裝備有一個電壓（V）（V）（V）表和一個波段開關用來指示三相電壓（V）（V）（V），三個電流（A）（A）（A）表用來指示三相電流（A）（A）（A），這些元件全部直接裝配在實操實操操作面板表面。

實操實操操作面板上還裝備有作業指示燈、實操按鈕，用來對斷路器狀態的指示和控制。
