實驗系統集動作控制、氣動控制、變頻調動速度、步進電機驅動、伺服電機驅動、傳感器檢驗測量試驗、可編程控制、時序邏輯控制于一體。經過基于該實驗系統的使用、實驗和培訓，能充分鍛煉實操者團隊協作能力、計劃組織能力、自動線裝配與調動測量試驗?zāi)芰?、工程?shí)施能力等。同時適合學生實行課程設計、畢業設計。

一、技術功能

1.寫入電源：三相四線（或三相五線）～380V±10% 50Hz

2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度≤85%（25℃） 海拔＜4000m

3.裝置容量（KV）（KV）（KV）：＜1.0kVA

4.外觀尺寸：1200mm×800mm×1500mm

二、設備配備裝備裝備裝備

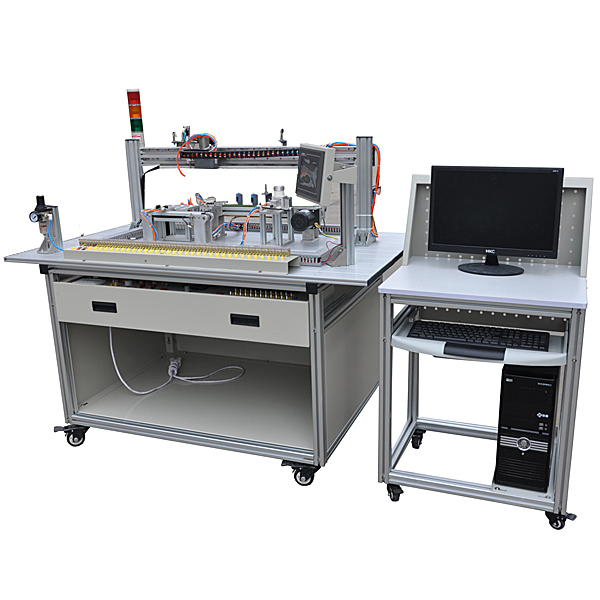

主要應用型材實驗臺、上料單元、皮帶輸送檢驗測量試驗單元、氣動機械手搬運單元、物料傳送倉儲單元、物料返回單元、plc模型塊、變頻器模型塊、按鈕模型塊、電源模型塊、各種傳感器、觸摸屏、物料、I/O連連連接口板和氣管等含有概括含有概括，完成上料、檢驗測量試驗、分揀、搬運、傳輸、分類、儲物、再回到初始位置，是經經經典型的光機電一體化閉環實驗平臺。

實驗項目

任務一：氣動系統的裝配與調動測量試驗

（1）氣動方向控制線路的裝配

（2）氣動速度控制線路的裝配

（3）氣動順序控制線路的裝配

（4）氣動機械手的裝配

（5）氣動系統氣路的連接

模仿生產線演示實驗裝置,汽車防盜系統實驗裝置

一、功能簡介

該設備應用 汽車發動機防盜系統實物為基礎，充分展示發動機防盜系統的含有概括構造和作業過程。
適用來學校對發動機防盜系統課程課程課程理論和維修實驗的教學需要。
二、功能特別點
1.真實可運行的汽車發動機防盜系統，充分展示汽車發動機防盜系統的含有概括構造。
2.可分別使用合法鑰匙和非法鑰匙起動設備，搖轉曲軸和信號輪，合法鑰匙可使發動機電控系統產生噴油器噴油、火花塞點火、油泵作業等，非法鑰匙則鎖住發動機電控系統，真實演示發動機防盜系統的作業過程。
3.示教板實操實操操作面板應用防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖與作業原理示意圖；學生可直觀對照電子線路圖和實物，認識和解析汽車發動機防盜系統的作業原理。
4.示教板實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗汽車發動機防盜系統各電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
5.示教板實操實操操作面板上裝配備裝備裝備有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、防盜控制單元實行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數值流、執行元件測量試驗、功能數值設定、波動線解析、鑰匙匹配等自診斷功能。
6.示教板實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有40cm左右的桌面，便利放置圖紙文檔實驗指導書、輕型檢驗測量試驗儀表器具等。
