現代化工廠（特別是大型企業）供電負荷密度大，供電方法復雜，可靠性要求高，電能重量（kg）要求嚴格，還要求考慮更高的靈活性，以適應供電負荷不斷多加和供電互聯網升級的需要。針對這種情況，將綜合自動化技術融入到工廠供電系統中已成為一種必然趨勢和發展方向。

“工廠供電綜合自動化實驗系統”正是依據高職高專《工廠電器與供電》、《電氣設備及運行維護》、《供配電技術》、《供用電互聯網繼電保護》、《配電系統自動化》和《配電網自動化技術》等課程的實驗教學要求，集合工廠供電系統的實際應用和發展而設計的綜合型實驗系統。

二、 特 點

全面性：清楚地反映經經經典型工廠供電系統的一次和二次部分，綜合應用多種工廠供電實際應用的電氣設備。能夠完成工廠供電系統的受電、輸送、分配、控制、保護等實踐技能實驗要求；

先進性：綜合微機繼電保護、電量計量、plc和工控組態等微機職能檢驗測量試驗控制的相關技術，應用分層分布式控制方法，組建成集控制、保護、測量和信號為一體的綜合自動化實驗平臺；

實用性：系統構造清晰，運行靈活，實操可靠。

三、 技術功能

1. 寫入電源：三相四線 AC380V±10% 50±2%Hz；

2. 整機容量（KV）（KV）（KV）：≤3kVA；

3. 實驗臺應用鋼制亞光密紋噴塑，金屬鋁實操實操操作面板；

4. RS-485和以太網兩種通訊連連連接口；標準MODBUS通訊協議；

5. 微機保護裝置測量元件精確度：刻度誤差：不大于1%；測量電流（A）（A）（A）：0.2級；母線電壓（V）（V）（V）：0.2級；輸出精確度：0.2級；頻率：0.01Hz；P、Q、COSΦ；0.5級；通訊分辨率：不大于1ms。

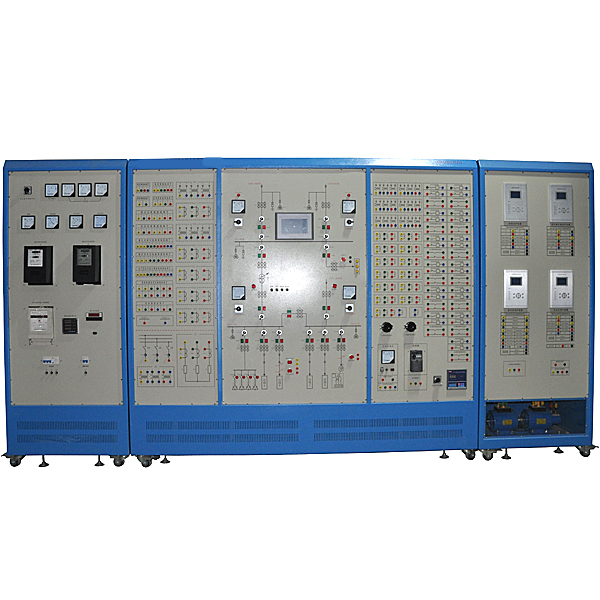

6. 實驗系統由供配電系統主接線模仿屏、計量儲物儲物儲物柜、控制儲物儲物儲物柜、監控系統等四部分含有概括。

7. 實驗系統能模仿中型工廠的供配電系統，應用控制屏構造，一次主接線印于鋁實操實操操作面板上。由35 kV，10kV，兩個不一樣的電壓（V）（V）（V）等級含有概括 ，整個系統有兩路35kV進線，其中一路正常供電，另一路作為備用，經過備自投自動變換;35kV母線出線有兩路分支，一路送其他分廠，一路經總降變降壓為10kV母線的進線電源1供本地使用；為了保證供電可靠性，另加一路電源作為10kV母線的進線電源2。進線電源1和進線電源2互為暗備用，分別給10kVⅠ段母線和10kVⅡ段母線供電，兩者也可經過備自投自動變換。為了保證一次線路供電的可靠性，配備裝備裝備了微機備自投，微機線路和微機變壓器保護；為了保證高壓電機的平穩運行，配備裝備裝備了高壓電機保護；為了提升用電重量（kg），配備裝備裝備了無功補償裝置；為了完成自動化控制，配備裝備裝備了PC機和plc控制器，完成了整個系統的“四遙”功能。

8. 計量儲物儲物儲物柜含有概括：三只指針式交流ACACAC電壓（V）（V）（V）表（精確度1.0級，測量界限：0～500V）；三只指針式交流ACACAC電流（A）（A）（A）表（精確度1.0級，測量界限：0～5A）；指針式三相有功功率（W）（W）（W）表和三相無功功率（W）（W）（W）表各一只；電子式有功無功集合電能表（1只）：測量電流（A）（A）（A）：0.2級；母線電壓（V）（V）（V）：0.2級；輸出精確度：0.2級；頻率：0.01HZ；P、Q、COSΦ；0.5級；通訊分辨率：不大于1ms；三相智能收集模型塊（3只）：測量精確度：電流（A）（A）（A）、電壓（V）（V）（V）0.2％，其他電量0.5％；帶RS-485通信連連連接口；數字式電秒表（1只）：測量界限0.0001S-9999.9S，測量誤差≤±5×10-5×測量界限±1個尾數字，有連續和觸動兩種功能。適應空觸點或5V-250V正極性電信號。連續性手動復零，觸動性即可手動復零，也可隨測量信號自動復零。

工廠供電綜合自動化實驗裝置,濃縮池原理實驗臺

一、適用界限：
該池構造簡便，適用來沉淀、濃縮煤礦中煤泥水。構造為池中間設隔板，分成兩部分，一側進煤泥水，另一側溢出澄清水，煤粒及泥渣沉淀在角錐下部，然后沉淀物由排泥管排出。排泥管上**接上0.3~0.4MPα壓力的自來水清水管，其作用是在堵塞時能順利的排放濃縮物。
二、實驗原理
污泥中所含水分大致分為四類：顆粒間的空隙水，約占污泥水分的70％；毛細水，污泥顆粒間的毛細管水，約占20％；顆粒的吸附水及顆粒內部水，約占10％。
濃縮脫水的對香是顆粒間的空隙水，濃縮是縮小污泥體積的**道工序，這種方法簡便易行，不需要消耗大量的能量。濃縮的目的在于縮小污泥的體積，減少后續處置整理構筑物的容積及運行費用：如實行厭氧消化，則可以縮小消化池的有效容積，減少加熱和保溫的費用；--重力濃縮法在水處置整理和泥處置整理之間達到了一個“緩沖”的效果。如實行機械脫水，則可以減少混凝劑投加量與脫水設備的數量。由于剩余活性污泥的含水率（99％以上）很高，一般全部應實行濃縮處置整理。
濃縮的方法主要有三種，即重力濃縮、氣浮濃縮和離心濃縮法。
二、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）（℃）：0.5～40℃
2、處置整理水量：0.5～1m3/h、
3、濃縮池尺寸：φ450mm×600mm、
4、裝置外觀尺寸：700mm×500mm×1300mm
5、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）（W）200W，安全保護：設定有接地保護、漏電保護、過流保護、
三、主要配備裝備裝備：
1、原水箱1只：白色PP板材料、厚度10mm，400×400×500mm、底層基板上裝配備裝備裝備有放空閥，便利將水排凈；
2、清水箱1只：白色PP板材料、厚度10mm，300×400×500mm，底層基板上裝配備裝備裝備有放空閥，便利將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率（W）（W）（W）15W、轉動速度120rpm）、（含調動速度器1只）
4、濃縮池1套，透明有機玻璃材料、壁厚8mm，Ø400×500mm、
5、304不銹鋼提升潛水泵1臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率（W）（W）（W）120W；
