熱水供暖循環系統綜合實驗臺,初中高級光伏發電實驗裝置

一、設備基礎簡介

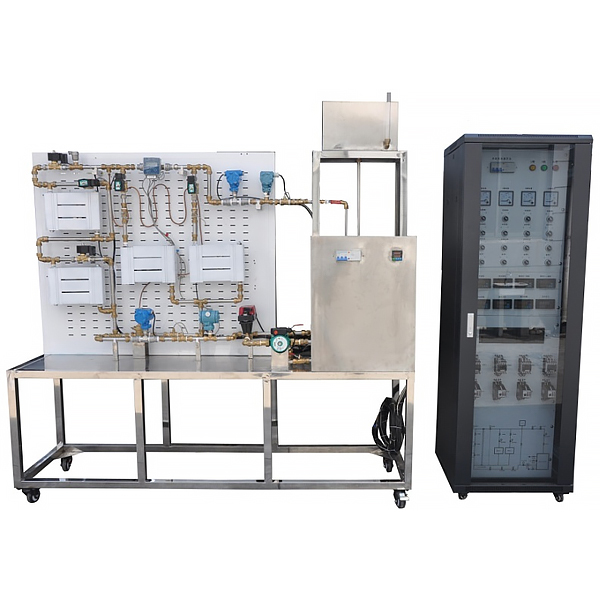

“熱水供暖循環系統綜合實驗裝置” 以智能儀表為控制核心，上位機組態系統作為監控界面，就地就地就地實時顯露作業狀態與運行功能數值。系統主要應用電熱水鍋爐、供熱管道和散熱片三個基礎部分含有概括，并設定有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調動閥、電磁閥、自動排氣閥、溫度（℃）（℃）（℃）收集模型塊、壓力收集模型塊、流量收集模型塊等附屬設備，可含有概括單管順流式、單管跨躍式、雙管上供下回式三種不一樣的系統形式。適用來高職院校、職業學?？照{工程專業、供熱通風和建筑專業等相關課程的教學實驗。
二、技術功能
1. 寫入電源：三相四線～380V±10% 50Hz
2. 作業環境：溫度（℃）（℃）（℃） -10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量（KV）（KV）（KV）：＜10kVA
4. 設定有電壓（V）（V）（V）型漏電保護、電流（A）（A）（A）型漏電保護、接地保護，安全符合相關國家標準。
三、系統配備裝備裝備
1. 實驗臺
實驗臺應用不銹鋼拼合構造，整個供暖系統布置在網孔板上。
2. 熱水供暖系統
系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調動閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度（℃）（℃）（℃）傳感器和自動排氣閥等設備含有概括。
主要設備的技術功能數值如下：
(1)電熱水鍋爐
規格限定功率（W）（W）（W）：9kW
供熱面積：108m2
供熱量：7740kcal/h




熱水供暖循環系統綜合實驗臺,初中高級光伏發電實驗裝置

設備主要特別點：
本實驗平臺由雙軸跟蹤系統、實驗臺、實驗桌三大部分含有概括。主要功能模型塊含有概括太陽能電池集合套件陣列、多功能雙軸跟蹤系統、模仿光源控制系統、8吋觸摸屏監控系統、16X128LED漢字點陣系統、環境監測系統、數字顯露太陽能充、放電控制器、免維護品牌鉛酸蓄電池粗、一相離網逆變系統、一相并網逆變系統、雙路直線DC恒壓、恒流電源、太陽能交直線DC負載系統等含有概括，各系統應用模型塊化設計。
整套實驗裝置應用鋼制框體構造，實操實操操作面板字跡清晰明了、造型簡潔美觀；
各系統模型塊化、開放化設計，應用品牌加粗實驗實驗連接線實行各種光伏實驗，提升了學生的動手能力實驗速度；
多功能雙軸跟蹤系統，應用四象限光電傳感器控制，可完成跟蹤系統的手動、自動、遙控三種控制方法；
應用4塊工業太陽能電池板，可實行串、并聯集合，模仿大型工業光伏發電系統的組建；
應用室內P3.0紅色漢字點陣模型塊含有概括漢字顯露系統，加強了學生對單片機點陣控制方面的學習掌控把握掌控把握掌控把握和理解；
開放8吋觸摸屏監控系統的全部連連連接口，便利客戶對設備的二次研發升級；
豐富的外接太陽能LED負載設備，使學生對光伏工業應用方面的理解；
應用雙路恒壓恒流電源，便利對太陽能控制器的各項功能數值實行測量試驗；
光伏發電實驗平臺主要技術功能數值
一、雙軸跟蹤系統
1、太陽能電池板：
 主要應用4塊小型太陽能電池板陣列組裝形式，可完成太陽能電池板的并聯和串聯方法，從而提供大電流（A）（A）（A）或大電壓（V）（V）（V）的兩種充電方法。每塊主要技術功能數值如下：
**輸出功率（W）（W）（W）：10W 開路電壓（V）（V）（V）：21.6V
短路電流（A）（A）（A）：0.61A 作業電壓（V）（V）（V）：17.5V
作業電流（A）（A）（A）：0.56A **系統電壓（V）（V）（V）：1000V
尺寸：350×290×15MM  重量（kg）（kg）：1.3KG

常見問題：

1、如果我要購買熱水供暖循環系統綜合實訓臺_初中高級光伏發電實訓裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的熱水供暖循環系統綜合實訓臺_初中高級光伏發電實訓裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開熱水供暖循環系統綜合實訓臺_初中高級光伏發電實訓裝置的發票，您需要提供開票資料。

3、你們的熱水供暖循環系統綜合實訓臺_初中高級光伏發電實訓裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。

本文來自網絡，不代表本站立場，圖片為參考圖片，轉載請注明出處：熱水供暖循環系統綜合實訓臺_初中高級光伏發電實訓裝置
