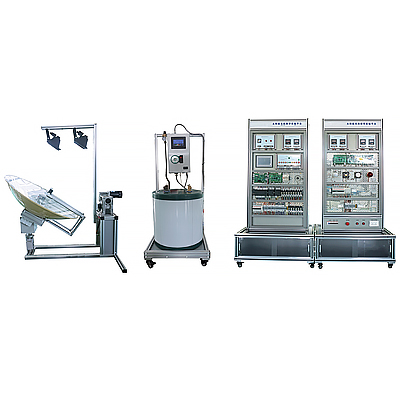

太陽能變換系統實驗裝置,氣液式翅片管換熱器實驗臺

一、系統含有概括
本平臺含有概括光伏單元、水循環控制系統、實驗系統等三個部分。光伏熱泵系統，是一種綜合運用光能的創新系統。應用網孔實操實操操作面板構造，模型塊化功能設計，其具備同時產生電能和熱能的能力，電能輸出至實驗控制系統，熱能輸出至儲熱水箱，熱能輸出的中，循環介質密封在循環管路中，經過水箱內的換熱器與水實行換熱，不污染水。系統作業中，觸摸屏可就地就地就地實時讀取運行功能數值和實行相關實操控制。
熱泵循環系統的加入降低了光伏集合套件溫度（℃）（℃）（℃），也大大提升了光能的運用率。
二、系統功能數值
1）光伏集合套件：峰值功率（W）（W）（W）(Pmax)：100 W；峰值電壓（V）（V）（V）(Vmp)：18.17V；開路電壓（V）（V）（V）(Voc)：21.6 V；峰值電流（A）（A）（A）(Imp)：5.51 A；短路電流（A）（A）（A）(Isc)：6.06 A，冷面：應用水循環散熱，啟?？煽亍?br /> 2）保溫水箱：容積30L有盤管(水箱容量（KV）（KV）（KV）可按照系統匹配，為保證實驗效果，建議選取小容量（KV）（KV）（KV）水箱)；內膽材料食品級不銹鋼；2路循環進出水口，溫度（℃）（℃）（℃）檢驗測量試驗口和排氣口。
3）模仿光源：500W 鹵鎢燈，由紫光蝸桿減慢速度機擺動，模仿太陽升起至日落動作，動作角度110±5°
4）模仿光源拖動電機：電源AC220V±10%、50HZ；規格限定輸出功率（W）（W）（W）90W、規格限定轉動速度1350rpm
5）跟蹤傳感器：應用四象限高精確度光敏傳感器，6 路模仿量輸出，輸出電壓（V）（V）（V）0-5V；跟蹤傳感器探頭應用無色透明外殼，便利學生查看學習掌控把握掌控把握掌控把握。
6）能跟蹤系統：應用雙軸二維跟蹤方法，水平270±5°，俯仰75±5°，精確度±0.5°；DC24V 直線DC同步電機驅動，規格限定轉動速度10rpm；
7）光照及溫濕度傳感器模型塊：光照度0-20K(LUX)、精確度1%，溫度（℃）（℃）（℃）-40-80℃、精確度±0.5℃，濕度0-99.9%RH、精確度±3%RH，隔離RS485 信號輸出
8）系統輔助電源：明緯DC24V/3A×2；明緯DC5V/2A×2




太陽能變換系統實驗裝置,氣液式翅片管換熱器實驗臺

技術功能數值：
1、寫入電源：三相AC380V±10% 50Hz，功率（W）（W）（W）5.5KW。
2、翅片管式換熱器，換熱面積2.0m2，材料為紫銅管。
3、不銹鋼加熱水箱，容積60L，加熱功率（W）（W）（W）4.0KW。
4、循環熱水泵功能數值：流量：20L/min ，揚程：12m，功率（W）（W）（W）：120W。流量計界限40-400L/h。
5、離心風機功能數值：風量2000m3/h ，風壓1000 Pa，功率（W）（W）（W）750W。
6、實驗風道應用透明有機玻璃材料，分為風口段，實驗段，測量試驗段等，彼此之間應用法蘭螺母連接。
7、溫度（℃）（℃）（℃）由高精確度溫度（℃）（℃）（℃）傳感器測量，**信號寫入巡檢儀和高精確度數字顯露表，顯露溫度（℃）（℃）（℃）、阻力、流速、功率（W）（W）（W）等實驗全部測量功能數值，手動風門調動風量。
8、外觀尺寸：2000×500×1500mm，外觀為不銹鋼可位移支撐架，帶雙剎車輪。
9、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認識：設定有**視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。

常見問題：

1、如果我要購買太陽能轉換系統實驗裝置_氣液式翅片管換熱器實驗臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的太陽能轉換系統實驗裝置_氣液式翅片管換熱器實驗臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開太陽能轉換系統實驗裝置_氣液式翅片管換熱器實驗臺的發票，您需要提供開票資料。

3、你們的太陽能轉換系統實驗裝置_氣液式翅片管換熱器實驗臺都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
