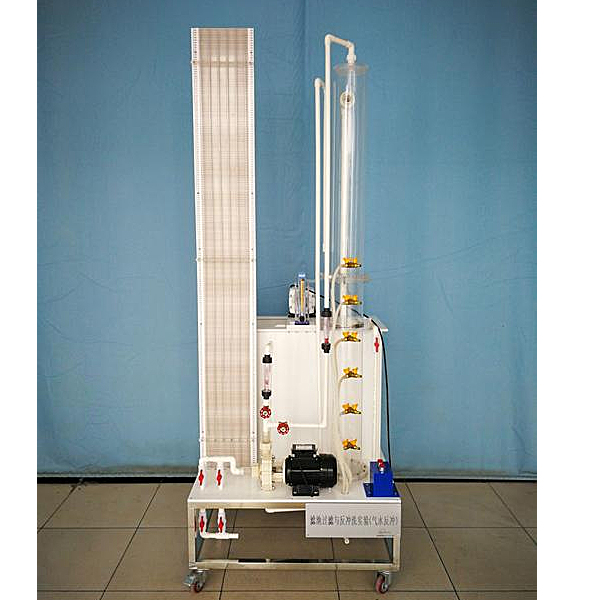

濾池過濾與反沖洗實驗裝置,萃取塔實操單元實驗臺

一、實驗目的：
過濾是設定有孔隙的物料層截留水中雜質從而使水得到澄清的工序技藝過程，常用的過濾方法有砂濾、硅藻土涂膜過濾、燒結管微孔過濾、金屬絲編織物過濾等。過濾不僅可以去除水中細小懸浮顆粒雜質，而而而而且細菌病毒及有機物也會隨濁度降低而被去除。本實驗按照實際濾池的構造情況，內裝石英砂濾料或陶瓷濾料、運用自來水實行清潔砂層過濾和反沖洗實驗。
經過實驗希望達到下述目的：
1、 理解濾料的級配方法；
2、 掌控把握清潔砂層過濾時水頭損失計算方法和水頭損失改變規律；
3、掌控把握反沖洗洗濾層時水頭損失計算方法
二、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）（℃）：5℃～40℃
2、處置整理水量：0.0628～0.0785m3/h
3、濾速：8～10m/h
4、反沖洗水量：0.42m3/h（反沖洗10min）
5、濾料：粗砂2～4mm H100 石英砂0.5～1.5mm H700
6、可以應用大濾帽1只
7、過濾水量：W＝0.7854×0.12＝0.007854m2Q＝W×V＝0.007854m2×10m/h＝0.0785m3/h 8 m/h＝0.0628m3/h
8、反沖洗水量：0.007854m2×15L/s?m2＝0.42 m3/h
9、過濾柱處置整理水量：0?15L/h- 過濾柱直徑150mm、高度2000mm
10、測壓板：高×寬=2000mm×360mm。測壓管：Ø10mm×2000mm 10根




濾池過濾與反沖洗實驗裝置,萃取塔實操單元實驗臺

一、脈沖/轉盤萃取單元實操實驗裝置系統的含有概括及特別點
1、框體構造\樓梯\護欄：框體構造長×寬×高：約3000×1500×3500mm，樓梯寬度700mm。設備總裝配尺寸：3700×1500×3500mm。整機應用鋼質裝配框體構造（兩層設計，一層平面便利實操、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板），防銹紅丹底漆，噴烤漆處置整理。緊固件：與法蘭，閥門，框體構造，樓梯，護欄，支撐架協作。
2、系統由脈沖/轉盤萃取雙萃取單元實操實驗裝置對象含有概括，全部不銹鋼設備均實行不銹鋼精細拋光處置整理，體現整個裝置的工序技藝完美性。塔節應用優質無機玻璃制作，視覺效果好，脈沖萃取塔塔體：玻璃主體，硬質玻璃φ125×1200mm；上、下擴大段不銹鋼φ200×500mm；填料為不銹鋼φ16 mm扁環。轉盤萃取塔徑 ф85×1500mm，不銹鋼動/靜環。
3、萃取塔萃余分相罐應用特制的高硼硅玻璃可視萃余分相罐，萃余分相情況清晰可見。裝置運行介質為煤油—苯甲酸—水物系，萃取輕相物料可循環使用。
4、就地智能儀表電器控制臺：約1650X700X1400鋼質噴塑琴式構造就地儀表電器實操臺(含帶RS485通訊連連連接口就地控制智能儀表、嵌入式微機位及開關位，并內含DCS接入口)。內裝配漏電保護空氣開關、電流（A）（A）（A）型漏電保護器充分考慮人身安全保護；同時每一組強電輸出全部有旋鈕開關控制，保證設備安全，實操控制便捷；裝備有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁制線槽等。裝置可由現場工控實操臺經過帶RS485通訊總線的智能儀表＋工控組態系統的方法就地實行單獨測控，完成各實驗項目。系統也可應用DCS控制系統。

常見問題：

1、如果我要購買濾池過濾與反沖洗實驗裝置_萃取塔操作單元實訓臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的濾池過濾與反沖洗實驗裝置_萃取塔操作單元實訓臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開濾池過濾與反沖洗實驗裝置_萃取塔操作單元實訓臺的發票，您需要提供開票資料。

3、你們的濾池過濾與反沖洗實驗裝置_萃取塔操作單元實訓臺都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
