數控銑床電氣維修實訓平臺,數控銑床電氣實訓裝置

時間:2024-12-08 10:00:01 點擊次數: 中人教儀廠

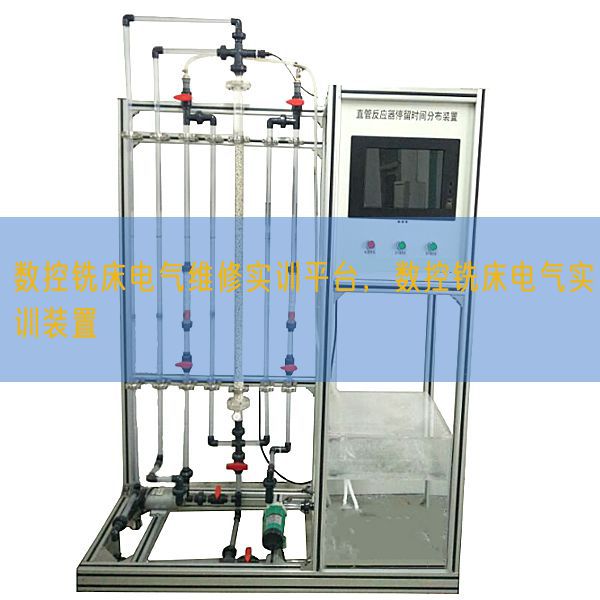

數控銑床電氣維修實訓平臺,數控銑床電氣實訓裝置(圖1)

數控銑床電氣維修實驗平臺

一、設備功能:
1.數控銑床電氣維修實驗平臺應用開放式構造,器件應用工業現場實際應用器件,完全符合工業應用標準,與行業發展同步,器件全部裝配在網孔板上,能夠讓學生理解真實機床實物元件,學生可直觀的學習掌控把握數控系統的構成,以及各個部位件的功能;開放式裝配,方便查看系統構成、構造和連接關系,并而且可拓展新功能或?qū)嵭卸窝邪l(fā)。
2.數控銑床電氣維修實驗考核裝置含有真實機床的全部器件、控制電子回路及執行機構,以實際作業任務為載體,按作業過程可分解出若干項目任務,經過使用、實訓和培訓,能充分鍛煉學生對數控機床的裝配、接線、調節測試、故障診斷與維修等綜合能力。
3.要求應用智能考核模式,經過手持位移控制終端實行實驗考核,應用一題一故的考核方法,即學生在排故時只有一個故障,在排故完成后可進入下一題繼續考核。克服了以往多個故障統一考核的不足,也為技能鑒定提供一個公平公正的考核平臺。
4.裝備有實驗室進線安全保護系統,應用7寸彩色觸摸屏記錄、顯露設備狀態信息;設定有電源管理、定時功能、語音報警、切斷電源、就地實時收集設備用電數值、設備設定有漏電、過壓、欠壓、過流、超測量范圍等保護功能,符合開放性設備和技能鑒定設備的需要。

二、技術功能:
1.電源:三相四線AC380V±10% 50Hz
2.裝置容量(KV):<1kVA
3.外觀尺寸:1200mm×730mm×1700mm
4.漏電保護:漏電動作電流(A)≤30mA
5.安全保障功能:設定有智能人機7寸彩色觸摸界面,為設備和人身提供五大安全保護,就地實時收集設備用電數值(含有電壓(V)、電流(A)、功率(W)、功率(W)因數等),后臺監控和記錄設備發生的故障并而且人工語音提供。
三、能夠完成的主要實驗任務
1.電氣裝配和線路連接:數控系統、伺服驅動器、電子手輪的裝配與接線;系統啟停、急停、限位、參考點等單元的器件裝配與線路連接。
2.數控銑床電氣系統調節測試:數控系統基礎實操;數控系統、驅動器功能數值設定;PMC編程與調節測試;進給軸、主軸、急停、手輪等功能調節測試;數控系統數值備份。
3.數控銑床故障診斷與排除
4.數控銑床實操與編程
四、設備構造和構成
1.電氣控制平臺應用鋁制型材、網孔板開放式設計,立式構造,符合真實的數控電氣裝配環境,主要采用數控系統、進給驅動、主軸單元、PMC單元、冷卻控制電子回路、連接口單元、保護電子回路、電源電子回路等構成。該單元含有完整的數控銑床電氣控制部分,以及連接口變換單元。
2.數控系統應用西門子808D-161銑床版 系統,配備機械式按鍵的機床控制操作面板??蓪嵭袛?shù)控系統的裝配、連接、功能數值設定與功能調節測試等實驗,I/O單元部分連接口引出到操作面板,便利測量。
3.X、Y、Z軸和主軸應用西門子V70交流ACAC伺服驅動器和電機,各軸裝備有轉盤指示轉動方向。
4.網孔板上裝備有伺服驅動器、交流ACAC接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等;下部還設定有變壓器和接地端子等。
5.設備配備

序號

名稱

功能及規格

數量

備注

1

電氣控制平臺

1200mm×730mm×1700mm

1臺

2

數控系統

西門子808D-161

1套

3

I/O單元

I/O LINK

1套

4

伺服驅動

西門子V70

1套

5

伺服電機

西門子

3臺

6

伺服主軸

昌盛主軸800W

1臺

7

冷卻電機

規格限定功率(W):60W,規格限定電壓(V):380V,規格限定轉動速度:1400rpm

1臺

8

手輪

國產手持單元,手輪

1只

9

智能考核系統

系統應用無線連接包括互聯網,經過手持位移控制終端實行考核。

1套

10

電器元件

漏電保護器、變壓器、開關電源、斷路器、交流ACAC接觸器、繼電器、傳感器、連接線等

1套

11

技術圖紙文檔實驗指導書

使用指導書、使用手冊

1套

12

電腦桌

1張

6.配套工量具

序號

名稱

型號、規格

數量

備注

1

萬用表

VC890D

1只

2

剝線鉗

YS-1

1把

3

壓線鉗

HS-06W

1把

4

斜口鉗

DL2336

1把

5

尖嘴鉗

DL22306

1把

6

剪刀

民用型

1把

7

十字螺絲刀

3×50、5×75

1把

8

一字螺絲刀

3×50、5×75

1把

9

工量具箱

1個
