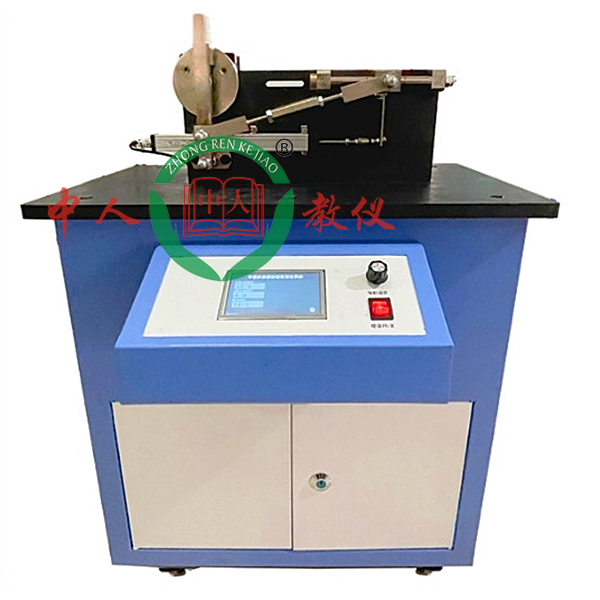

曲柄導桿滑塊與凸輪機構測量試驗實驗臺,鏈萬向節傳動綜合實驗臺

ZRJX-HKA型
該實驗臺完全以《機械原理》教科書中實例一牛頭刨床機構實行實物模仿擬真，可作牛頭刨床機構速度、加快速度度擬真和實驗測量試驗實驗，及速度波動調動實驗。所做擬真和實驗測量試驗彎彎彎曲線與教科書中實例完全一致。深入學生對平面機構速度解析和速度波動調動兩章內容的理解。
該實驗配備裝備裝備適應高速動態功能數值收集的AD卡和應用微電腦控制實行數值處置整理并打印實驗成果，使學生掌控把握現代動態功能數值測量試驗技術。



曲柄導桿滑塊與凸輪機構測量試驗實驗臺,鏈萬向節傳動綜合實驗臺

一、實驗內容
１. 鏈傳動多邊形效應實驗
（１）主從動鏈輪齒數不一樣時，鏈傳動的瞬時傳動比波動測量試驗及課程課程課程理論計算
（２）主從動鏈輪齒數一樣時，鏈傳動的瞬時傳動比恒定測量試驗及課程課程課程理論計算
2. 萬向節傳動實驗
（１）單萬向節傳動比波動測量試驗及課程課程課程理論計算
（２）雙萬向節傳動比恒定測量試驗調動
二、主要技術功能數值
１.電機功率（W）（W）（W）：90Ｗ
２.電機轉動速度：0~250轉/分
３.鏈輪齒數；11
４.大鏈輪齒數：15
三、 功能特別點
（１）從動鏈輪可更換，可測量試驗比較主從動鏈輪齒數不一樣時和齒數一樣時的瞬時傳動比改變情況。
（２）實驗臺配備裝備裝備了單萬向節和雙萬向節，可測量試驗比較兩種萬向節的瞬時傳動比改變情況。
（３）萬向節支座可平移和擺動0~45°角度，可測量試驗比較各種角度情況下的瞬時傳動比的改變情況。
（4）虛擬擬真教學系統
機械實驗安全教育虛擬擬真系統：本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實驗位置，機械對象周圍圓圈顯露了作業半徑，實驗過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。
A、機械安全距離實驗內容含有概括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大?。?，選用進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象作業半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并實行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全寫入、安全控制、安全輸出、其他）、生產廠家、設備表單（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。裝配位置有藍色閃爍框體構造提醒，實驗流程：選用安全護欄并裝配、選用安全連鎖開關（或選用安全光幕、安全墊、安全激光掃描儀）并裝配、選用安全控制器并裝配至電氣控制箱式模型塊式模型塊式模型塊、選用安全繼電器并裝配至電氣控制箱式模型塊式模型塊式模型塊、點擊電氣控制箱式模型塊式模型塊式模型塊上的啟動按鈕。若進入危險區域時，系統將提醒報警音，而而而且機械對象停止作業，選用電氣控制箱式模型塊式模型塊式模型塊上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的裝配，正確裝配安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選用，最終10項考核點選好后，提供并上交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。
D、系統須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本系統的VR裝配包便運用戶拓展為VR實驗，VR設備及系統裝配調動測量試驗不需提供。
機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器最初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。
B.軸系構造的設計及虛擬拆卸裝配界面可選零件認識、拆卸裝配演示、實戰實操。
1、零件認識：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維（3D）（3D）（3D）模型與零件名稱，隨意零件均可實行360°旋轉
2、拆卸裝配演示：內置2個案例，將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱，設定有拆卸與裝配按鈕，功能由系統自動完成軸系構造拆卸與裝配。三維（3D）（3D）（3D）場景均可實行360°全方位旋轉、放大、縮小、平移。
3、實戰實操：三維（3D）（3D）（3D）零件整齊擺放于桌面，由學生手動選用對應的零件并位移至軸系構造上，擺放順序正確而而而且位置正確時零件才能裝配上去，設定有重新開始按鈕，便利學生重新實行虛擬實驗。將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱。
C、常見機械機構設計與擬真可選鉸鏈四桿機構設計與解析、I\II型曲柄搖桿機構設計與解析、偏置曲柄滑塊機構設計與解析、曲柄擺動導桿機構設計與解析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能寫入相對應的功能數值，由系統自動計算功能數值，并可實行動作擬真和自動測測測繪制作作作彎彎彎曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模仿）8種
E、汽油機發動機的虛擬拆卸裝配可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設定有拆卸按鈕、裝配按鈕、重新開始、分解查看按鈕，將鼠標位移到某一零件位置時，該零件自動放大，并顯露零件名稱，功能由系統自動完成軸系構造拆卸與裝配。使用分解查看按鈕時，曲軸箱或配氣系三維（3D）（3D）（3D）模型自動展示爆炸圖，可實行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維（3D）（3D）（3D）零件均整齊擺放于桌面，均由學生手動選用對應的零件并位移至機構上，當擺放順序正確而而而且位置正確時零件才能裝配上去，設定有重新開始按鈕，便利學生重新實行虛擬實驗。將鼠標位移到某些零件位置時，自動顯露零件名稱。

常見問題：

1、如果我要購買曲柄導桿滑塊與凸輪機構測試實訓臺_鏈萬向節傳動綜合實訓臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的曲柄導桿滑塊與凸輪機構測試實訓臺_鏈萬向節傳動綜合實訓臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開曲柄導桿滑塊與凸輪機構測試實訓臺_鏈萬向節傳動綜合實訓臺的發票，您需要提供開票資料。

3、你們的曲柄導桿滑塊與凸輪機構測試實訓臺_鏈萬向節傳動綜合實訓臺都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
