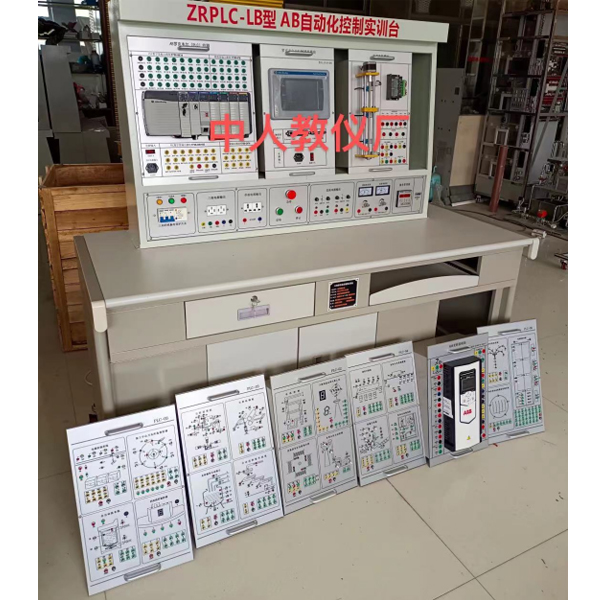

plc可編程控制器實驗裝置集可編程邏輯控制器、編程系統、擬真實驗教學系統、實驗模型塊、實驗實物、電氣實驗網孔板、電氣元件模型塊等于一體。在裝置上，可直觀地實行plc的基礎指令實驗，多個PLC實際應用的模仿及實物控制實驗。裝置配備裝備裝備裝備的主機應用應用廣泛的AB5000系列可編程控制器，配套AB系列C網通信編程電纜、三相鼠籠異步電機，并提供實驗所需的+24V/1A、+5V/1A直線DC電源。

2.技術功能

1) 寫入電源：三相四線（或三相五線）～380V±10% 50Hz；

2) 作業環境：溫度（℃）（℃）（℃）-10～+40 相對濕度＜85%(25)；

3) 裝置容量（KV）（KV）（KV）：＜500VA；

4) 重 量：＜110Kg；

5) 外觀尺寸：1680mm× 750mm×1600mm；

6) 安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）、過載保護裝置。

3.實驗裝置的基礎配備裝備裝備及功能

1) 配備裝備裝備AB5000系列PLC主機，數字量I/O（32路數字量寫入、16路數字量輸出）、模仿量I/O (4路模仿量寫入、4路模仿量輸出）、C網通信連連連接口、以太網通訊連連連接口、C網通信編程電纜。

2) 實驗控制屏（鋼制雙層亞光密紋噴塑構造）：掛放實驗模型塊，內置滑槽，模型塊在實驗屏上可隨意移位；

3) 實驗桌：鋼木構造，桌面為防火燒燒燒耐磨損損損材料制作，設定有放置工量具抽屜、鍵盤托、顯露器擱板；

4) 網孔板：構造巧妙，實驗時電氣元件固定在網孔板上，省時省力，靈活快捷；


AB自動化控制實驗裝置,洗衣機維修實驗臺

一、設備基礎簡介：

波輪式洗衣機維修技能實驗考核裝置是按照《中華人民共國教育行業標準——電子技術應用專業儀表器具設備配備裝備裝備裝備標準》，依照中華人民共和國勞動和社會保障部發布的《家用電子設備維修工職業技能實驗和鑒定設備技術規范》，按照職業教育的教學和實驗要求而研制的。適合高職院校、職業校的應用電子技術、電子電器應用與維修、機電等專業課程的實驗教學。

波輪式洗衣機維修技能實驗考核裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中機電類維修實操，初級、中級技術鑒定考核。

二、系統特別點

1、配套性：本實驗裝置應用電氣控制與實物分離設計，能清晰展示電氣部分與執行機構的關系，電氣控制應用微處置整理器含有概括電子線路，對象為機械實體構造，并能夠便利準確測量試驗到內部電壓（V）（V）（V）、電流（A）（A）（A）等功能數值，各實驗部位件之間連接專用實驗連接線配套齊全，配套部位件的功能、規格等均密切集合實驗的需要能適用各類學校的相應課程的實驗教學目標，深入理解機器的作業原理。

2、實用性：本裝置設定有實驗考核功能，按照技能鑒定要求，教師可以很便利的設定隱蔽故障，學生能夠更多的接觸到經經經典型的洗衣機故障，實行排故實驗，提升學生的排故能力，完成學生對認識、裝配、調動測量試驗、維修等多種技能的實驗；并能實行考核及記錄誤排次數，對學生實行更公正的評定。

3、綜合性：實驗內容豐富，作業原理清晰明確，使學生能夠盡可能多的接觸和掌控把握波輪式洗衣機作業方法，提升學生的綜合能力和應變能力。

三、技術功能：

1、寫入電源：一相三線制   220VAC±10%  50Hz

2、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對溫度（℃）（℃）（℃）≤85%  海拔≤4000m

3、漏電保護：漏電動作電流（A）（A）（A）不大于30mA 動作時間不大于0.1秒
