電氣裝配與維修實驗考核裝置是按照工廠電氣裝配和室內電氣裝配等維修電工和電氣裝配工實驗鑒定要求研發的一種通用實驗平臺。適合于各類職業院校和技工學校維修電工、電氣裝配工、水電工等有電氣實驗要求的相關專業的作為一起合作共用實驗平臺使用。

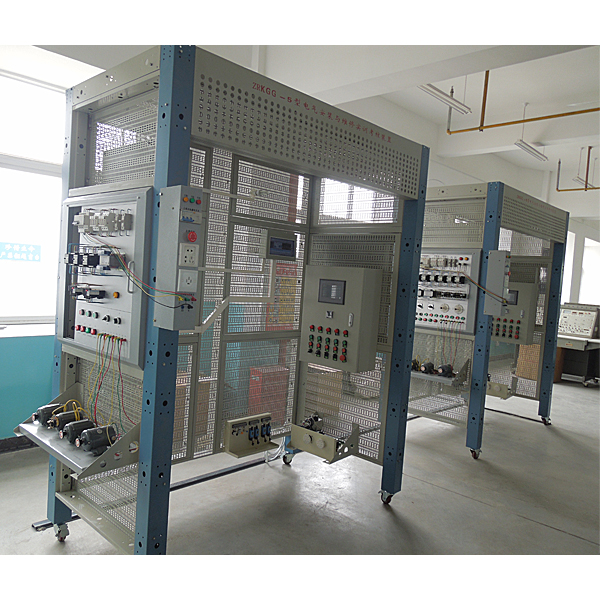

該裝置應用鋼制網孔板和鋁制框體構造組接而成，裝配備裝備裝備有自鎖式腳輪，便利位移和使用。裝置設計高度以人站在一級人字梯即可便利實操的高度，既安全又能讓使用者感受到施工現場環境。橫向、叢向寬度合適，可以模仿現場線路的轉向布置。網孔板可以便利拆下。做隱蔽工程施工時，鋁制框體構造是仿建筑隔斷用龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出實驗連接線穿入明裝底盒。配套的PVC管彎管器，可便利的對PVC管彎成90度。

可實行電工裝配。如橋架裝配、PVC管裝配、吊燈、白熾燈座、日光燈、開關、插頭座、控制箱式模型塊式模型塊式模型塊、配電箱等，含有有交流ACACAC異步電機、直線DC電機、步進電機、伺服電機、溫度（℃）（℃）（℃）控制器、電偶、plc、變頻器觸摸屏等控制與受控對象。每個實操組配套一可位移式工量具車和元件儲物儲物儲物柜，便利對元件的保管和裝配施工。從根本上解決了學校在普通墻面上實行的裝配培訓的使用不便利、實驗界限窄的問題。

設備應設定有組裝靈活便利的特別點，可以按照學校的實際教學條件含有概括，2人組、3人組、4人組……，單面、雙面等不一樣的方法。長度集合基于2個0.8米的基礎集合單元，輔助配備裝備裝備有0.2米、0.4米的集合單元，形成不一樣的長度集合，能夠適用不一樣的教學場地的需要。

二、技術功能數值

1、作業電源：三相五線 供電  AC 380 V/220 V ±7.5%  50 Hz；

2、作業環境：用絕緣地板（或使用絕緣地毯）；

3、實驗裝置主網孔板尺寸：長×寬＝798×768

4、實驗裝置外觀尺寸：見配備裝備裝備表單

5、實驗裝置材料：鋁制；

6、最大功率（W）（W）（W）消耗  ≤1.5KW

7、安全保障功能：設定有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。


室內電器裝配與維修實驗裝置,自動化立庫控制系統實驗裝置

基礎簡介

立體倉庫實驗裝置是按照實際工業生產中使用的立體倉庫（高架庫）實物為模本，并實行了相應的縮小和適當的簡化而設計完成的設定有實際實操功能和實驗功能的一套設備。本裝置應用了常見的各種物品為"倉庫"的存取對象，經過 的控制可以完成分類、出庫、入庫等作業。使用 VisualBisic6.0 編程系統研發的上位機控制系統，管理存取對象的出入庫等作業。

技術功能數值

電源：一相 220V AC ± 10% 50HZ
外型尺寸：
功耗：＜0.5k VA
溫度（℃）（℃）（℃）： 0 ℃～ 40 ℃；
環境濕度：＜ 90% （ 40 ℃）；
安全保障功能設定有接地保護、漏電保護功能，安全性符合相關的國標標準。

可實行以下項目的實驗

西門子 S7-200 plc 的基礎指令實驗（ plc 種類及型號可由學校具體選用）
基于 PLC 控制的步進電機系統實驗
基于 VisualBisic6.0 的 PLC 控制界面運用（上位機系統）
經過上位機系統實行貨物的分類、出入庫管理
上位機與 PLC 的通信
基于 PLC 控制的立體倉庫實驗

配備裝備裝備

立體倉庫實驗系統含有概括實驗臺、庫架、西門子 224PLC （晶體管）、步進電機及驅動、控制實操實操操作面板、開關電源等。
實驗臺：應用鋁制制作而成，簡潔耐用而而而而且美觀大方；
庫架：含有概括鋁制組裝而成的五列四層架體和一個單獨的存取架；
