汽車啟動系統實驗臺,嵌入式技術實驗裝置


一、設備簡介

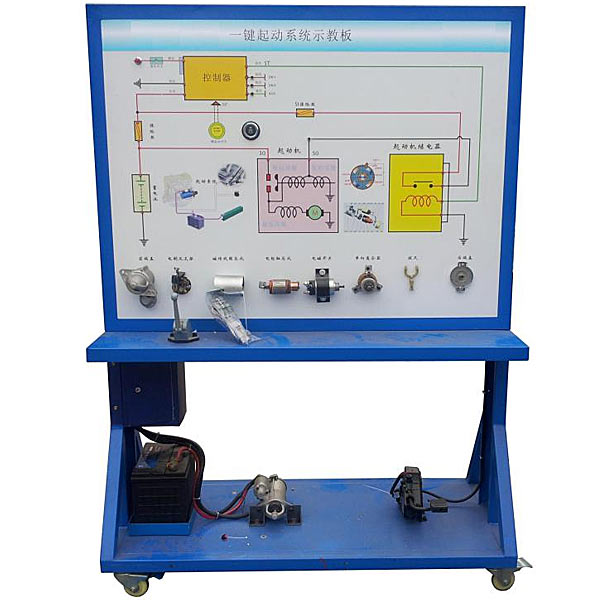

設備應用汽車起動系統實物為基礎，充分展示汽車起動系統的含有概括構造和作業過程。
適用來學校對汽車起動系統課程課程課程理論和維修實驗的教學需要。
二、功能特別點
1.真實可運行的起動系統，充分展示汽車起動系統的含有概括構造。
2.操縱起動開關，起動馬達作業，真實演示汽車起動系統的作業過程。經過實操實操操作面板上的電流（A）（A）（A）表、電壓（V）（V）（V）表可查看起動過程中啟動電流（A）（A）（A）和蓄電池電壓（V）（V）（V）的改變過程。
3.實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖；學生可直觀對照電子線路圖和實物，認識和解析汽車起動系統的作業原理。
4.示教板實操實操操作面板上裝配備裝備裝備有起動機總成分解部位件，可直觀認識起動機的含有概括構造。
5.示教板實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗汽車起動系統各電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
6.示教板實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有40cm左右的桌面，便利放置圖紙文檔實驗指導書、輕型檢驗測量試驗儀表器具等。
7.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器最初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。
B.軸系構造的設計及虛擬拆卸裝配界面可選零件認識、拆卸裝配演示、實戰實操。
1、零件認識：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維（3D）（3D）（3D）模型與零件名稱，隨意零件均可實行360°旋轉
2、拆卸裝配演示：內置2個案例，將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱，設定有拆卸與裝配按鈕，功能由系統自動完成軸系構造拆卸與裝配。三維（3D）（3D）（3D）場景均可實行360°全方位旋轉、放大、縮小、平移。




汽車啟動系統實驗臺,嵌入式技術實驗裝置

一、基礎簡介

基于STM32系列嵌入式芯片，從嵌入式實驗教學的特別點出發，基礎功能實驗電子線路應用一體化設計方法，創新拓展型實驗電子線路應用單獨模型塊方法，需要時接入主板，既兼顧演示檢驗性實驗、又考慮到綜合設計和創新研究性實驗的需要。主板上自帶CPU編程下載連連連接口，是一款靈活性極強的集編程下載調動測量試驗與一體的新型嵌入式實驗教學平臺，適合各層次學生實行嵌入式原理和應用方面的實驗和創新。

二、特別點

1、完整的實驗指導

專門針對此實驗箱編制詳細的實驗指導書，相信您有了專業的實驗箱和詳細的指導書，會迅速掌控把握好ARM嵌入式技術，一定能快速入門，達到事半功倍的效果。

2、功能模型塊完全單獨

按照我們多年來的研發經驗，和取聽廣大用戶的建議，此款研發板應用最新理念——各功能模型塊完全單獨，互不干擾，減小初學者編程誤區。板載豐富的實驗硬件資源和連連連接口，并對外全部開放I/O口，既可簡便的使用短路帽實行默認的資源連接（便利初學者直接使用），也可以取下短路帽后應用杜邦線連接單片機的隨意I/O口線，輕松搭建自己的電子線路。協作本公司精心編寫的大量C語言實驗例程，可使用戶快速掌控把握單片機原理及其實用連連連接口技術。同時可加強初學者對主板硬件電子線路的認識，盡快熟悉硬件電子線路。

三、支持多種CPU研發實驗

標配STM32F103C8T6核心板，按照客戶需求可以選配其它單片機核心板，從而完成對各種CPU芯片的支持拓展。

四、詳細硬件配備裝備裝備

4.1   實驗箱底層基板

4.1.1單色流水燈模型塊：8 個高亮綠色LED 燈

4.1.2 雙色流水燈模型塊：6 個高亮LED燈，紅黃綠三種顏色

4.1.3 雙色LED燈模型塊：紅綠雙色LED 燈

4.1.4 8 位數碼管模型塊：2 個四位一體共陽極數碼管，2個74HC595 驅動芯片

4.1.5 1 位數碼管模型塊：1 個 8 段數碼管，共陽極，0.56 英寸

4.1.6 紅綠雙色點陣模型塊：3 個74HC595 驅動芯片，一個紅綠雙色點陣顯露屏

4.1.7 LCD1602 液晶屏模型塊：標準 LCD1602 液晶屏連連連接口，1 個帶背光的  LCD1602 液晶屏

4.1.8 LCD12864 液晶屏模型塊：標準LCD12864 液晶屏連連連接口，支持串行、并行液晶屏

4.1.9 OLED 顯露模型塊：0.96 寸  OLED 液晶屏，128*64 顯露(選配）

4.1.10 TFT 彩屏模型塊：彩屏應用串行通信方法 ，支持觸摸屏控制，帶背光開關配套2.8 寸彩屏，帶觸屏功能，262K 色。

4.1.11 8 個單獨按鍵：8 個單獨按鍵，帶上拉電阻

4.1.12 4X4 矩陣鍵盤：4行4列矩陣鍵盤，帶上拉電阻

4.1.13 五向搖桿：一個五向搖桿，設定有上、下、左、右、中五個方向

4.1.14 蜂鳴器模型塊：無源蜂鳴器

4.1.15 DS1302 時鐘模型塊：DS1302 芯片，模型塊帶后背電池座
