一、主要功能含有概括

1、提供直線DC穩壓電源±15V／0.5A；±6V／0.5A；±12V／0.5A，共六路。

2、CPU微處置整理器及電子線路連連連接口含有概括系統的總控制器

3、8位數碼管用來顯露系統的實驗狀態和成果

4、16個按鍵的薄膜鍵盤用來設定信號和實驗方法

5、用CPLD設計的多種數字信號產生電子線路

6、幀同步信號識別提取電子線路

7、偽隨機碼、特殊碼產生電子線路

8、低頻正弦波信號發生器

9、CPU微處置整理器及電子線路連連連接口

10、抽樣定理和脈沖調幅(PAM)電子線路模型塊

11、脈沖編碼調制(PCM)電子線路模型塊

12、增量調制(M)編譯碼電子線路模型塊

13、移相鍵控PSK解調接收和調制發送電子線路模型塊

14、HDB3碼形變換電子線路模型塊，有分時鐘、編碼、解碼三部分

15、FSK電力線載波通信電子線路模型塊

16、數字通信系統ADPCM時鐘、ADPCM寫入輸出、ADPCM接收、ADPCM發送電子線路模型塊。

17、用電安全與觸電急救虛擬擬真系統

系統應用二維與三維（3D）（3D）（3D）集合的虛擬畫面，教導學生用電的安全和急救方法，系統內設定有一相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，一相觸電分維修帶電斷線、維修插頭座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法應用應用3D虛擬擬真技術展示，經過渲染和潤色，使模型看起來與真實部位件一般無二，畫面逼真。經過實驗?zāi)軌驅W(xué)生實行實驗室安全用電教育，提升學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處置整理電氣事故的實用實操措施，減少電氣事故的發生。

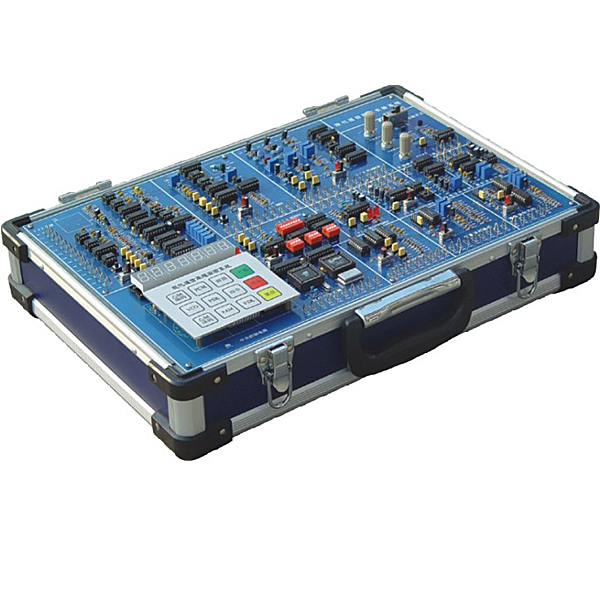

《通信原理實驗》綜合實驗裝置,單片機實驗裝置

一、系統構造

實驗研發系統集實驗桌、綜合實驗平臺等于一體，綜合實驗平臺應用含有概括一體化設計，也可以經過總線插頭座拓展一些新的實驗。

二、系統功能

是國內首款將工業組態系統應用來單片機控制系統中，直觀形象地展示實際自動控制工業場景。平臺主要用來單片機基礎應用技術和綜合應用技術，含有有單片機原理、各類控制技術、各種數值通信技術、系統設計技術。向用戶提供眾多外圍器件和設備連連連接口，可使用戶快速掌控把握單片機原理及其實用連連連接口技術，充分理解和掌控把握當今單片機領域流行的各種外設器件應用。同時學習掌控把握掌控把握掌控把握工業組態系統的編程和控制技術（總線控制和位控制），把學生培養成為優秀的應用型人才，以適應不斷創新的社會需求。

三、主要技術功能數值參考規格

3.1實驗桌：

3.1.1電源

電源寫入：二相三線，交流ACACAC220V±10%，50HZ

電源輸出：二相三線交流ACACAC220V±10%/50HZ輸出，用來電腦和測量?jī)x表器具的供電。

3.1.2裝置容量（KV）（KV）（KV）：≦1KVA

3.1.3外型尺寸：參考值1500×700×1300

3.1.4作業環境：溫度（℃）（℃）（℃）-10°C～+40°C,相對濕度85%（25C）

3.1.5安全保護：接地保護，漏電保護（動作電流（A）（A）（A）＜30mA），過載保護

3.1.6實驗桌體：實驗桌為鐵和鋁制臺架構造，絕緣實操實操操作面板，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板，構造堅固，造型美觀大方。臺體下部設定有電腦主機儲物儲物儲物柜、鍵盤架，另設定有一個儲物儲物儲物儲物柜，用來放置備品備件、工量具及圖紙文檔實驗指導書等。

四、詳細硬件技術功能數值

4.1實驗屏

4.1.1單色流水燈模型塊：8個高亮綠色貼片0805封裝LED燈

4.1.2雙色流水燈模型塊：6個高亮直插LED燈，紅黃綠三種顏色

4.1.3雙色LED燈模型塊：紅綠雙色直插LED燈

4.1.48位數碼管模型塊：2個四位一體共陽極數碼管，2個74HC595驅動芯片。

4.1.51位數碼管模型塊：1個8段數碼管，共陽極，0.56英寸

4.1.6紅綠雙色點陣模型塊：3個74HC595驅動芯片，一個紅綠雙色點陣顯露屏。

4.1.7LCD1602液晶屏模型塊：標準LCD1602液晶屏連連連接口，1個帶背光的LCD1602液晶屏。

4.1.88個單獨按鍵：8個貼片單獨按鍵，帶上拉電阻

4.1.94X4矩陣鍵盤：4行4列矩陣鍵盤，共16個貼片按鍵，帶上拉電阻。

41.1.10五向搖桿：一個五向搖桿，設定有上、下、左、右、中五個方向。

4.1.11蜂鳴器模型塊：無源蜂鳴器

4.1.12DS1302時鐘模型塊：DS1302芯片，SOP8封裝，模型塊帶后背電池座。

4.2傳感器模型塊

4.2.1兩路DS18B20模型塊：兩路DS18B20溫度（℃）（℃）（℃）傳感器連連連接口

4.2.2光敏傳感器模型塊：含有概括LM393比較器，基準電壓（V）（V）（V）可調電阻、模仿量輸出連連連接口、數字量輸出連連連接口、模仿量指示LED燈，支持光敏二極管、光敏電阻等光電開關器件。

4.2.3火焰?zhèn)鞲衅髂Ｐ蛪K：含有概括LM393比較器，基準電壓（V）（V）（V）可調電阻、模仿量輸出連連連接口、數字量輸出連連連接口、模仿量指示LED燈，支持火焰?zhèn)鞲衅鳌?/span>

4.2.4霍爾傳感器模型塊：含有概括LM393比較器，基準電壓（V）（V）（V）可調電阻、模仿量輸出連連連接口、數字量輸出連連連接口、模仿量指示LED燈，支持霍爾傳感器。
