產品詳情

中人教儀廠是專業生產創意組合機械系統裝配訓練綜合實驗臺，機械創新綜合設計實驗裝置及配件的廠家,生產的創意組合機械系統裝配訓練綜合實驗臺，機械創新綜合設計實驗裝置品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p>
本文關鍵詞：創意組合機械系統裝配訓練綜合實驗臺
ZRJX-CSA創意組合機械系統裝配訓練綜合實驗臺
機械創新綜合設計實驗裝置以全新的機械基礎創新、教學、實驗、培訓新理念，運用模塊化、人機工程學設計理論，高精度制造技術制造而成。配有多媒體模擬實驗教學軟件，是學習者鞏固機械基礎理論和培訓掌握機械安裝、調試、測量的實際操作技能的必備實驗設備（大學本科、專科適用）。

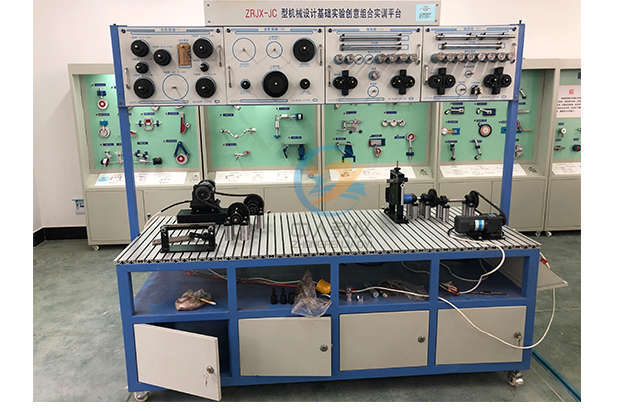

創意組合機械系統裝配訓練綜合實驗臺,機械創新綜合設計實驗裝置

一、實驗?zāi)康暮鸵饬x

1)通過實驗將枯燥的機械概念通過實體的運行得到直觀體現。使學習者獲得學習的興趣和理論概念的鞏固。
2)通過實驗使學習者建立起清晰的機械裝配、安裝調整及同軸度、平行度等形位公差的概念。
3)通過實驗獲得對分析、評判處理機械加工誤差、裝配誤差等系統綜合誤差對機械傳動性能影響的實際能力。
4)通過實驗使學習者學會和掌握機械工卡量具的使用和獲得長度測量、角度測量等尺寸與形位公差測量的相關知識。
5)該設備可供6-8個學生雙面操作，零件存放有序，便于實驗和管理。

二、實驗內容

實驗一、機械傳動系統的組成
實驗二、鏈聯接的安裝與測量
實驗三、動力傳輸系統的安裝
實驗四、V型帶傳動的安裝與調節
實驗五、鏈傳動的安裝與調節
實驗六、直齒輪傳動的安裝與調節
實驗七、多軸傳動的安裝與調節
實驗八、符合標準與加工超差傳動件的性能對比分析
實驗九、有軸向力傳動零件的搭接與運轉分析
實驗十、曲柄搖桿工作系統的搭接、運轉與分析
實驗十一、曲柄滑塊工作系統的搭接、運轉與分析
實驗十二、帶傳動與齒輪傳動組合
實驗十三、齒輪傳動與鏈傳動組合
實驗十四、帶與鏈傳動組合
實驗十五、V帶傳動與曲柄滑塊機構組合
實驗十六、鏈傳動與曲柄連桿機構組合分析
實驗十七、機構運動參數的測試分析實驗

三、功能與特點

1）本實驗臺能夠進行單軸的安裝分析、共線軸系、平行軸系的聯接與運轉測量、帶傳動、鏈傳、齒輪傳、機械傳動系統的安裝、測量以及對比分析。不同轉速、載荷條件下的簡單特性比較。
2）本實驗臺突破了傳統軸系搭接的靜態理念，在軸系搭接完成后，通過實際運轉，體驗安裝的相關問題。
3）實驗臺是將機械測量同性能相互聯系，在運轉的環境下，對精度建立起直觀的概念。
4）在安裝過程中，掌握相關工業測量量具的使用，直接提高動手能力。
5）多種傳動類型的比較分析，充分理解不同傳動類型的特點及其適用范圍。
6）配備了詳盡實驗指導書。

四、系統主要技術參數

1、電機（2臺）：61K250RA-CF電壓：220V 250W；轉速：0－1440rpm51K60RGN-CF電壓：220V 60W；轉速：0－300rpm
2、直線位移傳感器（1個）：量程150mm；
3、水平儀（可測水平、垂直、45°）
4、光柵角位移傳感器（1個）：脈沖數1000p；
5、外形尺寸: 2100×780×2050mm
6、重量: 約400kg

五、工具清單

序號	名稱	規 格	數 量	備注
1	塞尺	150mm 0.02-1	1
2	多用水平儀		1	可測水平、垂直、45°
3	組合角尺	0-102mm	1
4	百分表	0.01mm/格	1
5	磁性表座	203X63X6(長X寬X高)	1
6	數字轉速表	測量范圍0-999.9RPM/1000-9999.9RPM	1
7	機油壺	200ml	1
8	鋼板尺	0-1000mm	1
9	游標卡尺	0-150mm	1
10	外徑千分尺	0-25mm	1
11	鋼板尺	0-300mm	1
12	內六角扳手	1.5#-10#	1套（9件）
13	呆扳手	10-12	2
		12-14	2
		14-17	2
14	噪聲儀	SJ-1	1
15	十字螺絲刀	6寸	2
16	一字螺絲刀	3寸4寸	各1把
17	尖嘴鉗		1
18	活動扳手	8寸	1
19	半圓銼	半徑R8.5左右	1	可銼17mm大內孔
20	圓銼	7寸	1
21	老虎鉗	6寸	1
22	帶張力測量?jī)x		1
23	橡膠榔頭		2
24	平銼	10寸	2
25	鋼鋸		1
26	平口鉗	5寸	1臺

六、配置清單

序號	名稱及規格	數量
1	齒輪1 m2 Z36	3
2	齒輪2 m2 Z24	2
3	齒輪3 m2 Z48	2
4	齒輪4 m1.5 Z26	2
5	齒輪5 m1.5 Z60	2
6	齒輪6 m1.5 Z64	1
7	齒輪7 m1.5 Z80	1
8	齒輪8 m2 Z80	2
9	齒輪9 m2 Z90	2
10	小鏈輪P=12.7 Z=15	1
11	中鏈輪P=12.7 Z=20	1
12	大鏈輪P=12.7 Z=30	1
13	小帶輪 34°	1
14	中帶輪 34°	1
15	大帶輪 34°	1
16	小齒輪 m2 Z36此為錯誤設計	1
17	大齒輪 m2 Z48此為錯誤設計	1
18	小帶輪 37°此為錯誤設計	1
19	大帶輪 31°此為錯誤設計	1
20	小鏈輪此為錯誤設計P=12.7 Z=15	1
21	大鏈輪此為錯誤設計P=12.7 Z=30	1
22	小斜齒輪Ⅰ 15°Mn=1.5 z=26	1
23	大斜齒輪Ⅰ 15°Mn=1.5 Z=69	1
24	小錐齒輪m=2 Z=25	1
25	大錐齒輪m=2 Z=50	1
26	小斜齒輪Ⅱ 22°Mn=1.5 Z=26	1
27	大斜齒輪Ⅱ 22°Mn=1.5 Z=69	1
28	滾動軸承座UP203	8
29	滾動軸承座UP205	4
30	滑動軸承座HZ020	4
31	傳動軸1	9
32	傳動軸2	2
33	傳動軸3	2
34	套筒聯軸器	1
35	爪式彈性聯軸器	2套
36	彈性中間盤	2
37	套墊82.8高（24件） 76.5高（4件）33高（4件）82.5高（4件）	36
38	墊圈	4
39	調整墊片（3種）0.1mm-12件；0.2、0.3、mm-各12件；	48
40	軸面板1	1
41	軸面板2	1
42	帶傳動板	1
43	鏈輪面板	1
44	齒輪面板	1
45	擴展板1	1
48	擴展板2	1
49	擴展板3	1
50	軸端擋圈1	10
51	軸端擋圈2	12
52	軸端擋圈3	10
53	連桿Ⅰ	1
54	連桿2	1
55	曲柄	1
56	滑塊銷軸	1
57	搖桿	1
56	曲柄銷軸	1
57	鉸接軸	1
58	傳感器連接軸	1
59	機構滑塊	2套
60	機構支架	2套
61	機構滑軌	1
62	線位移支架	1
63	光電編碼器支架	1
64	線位移聯接軸	1
65	馬蹄卡	1
66	光電編碼器	1
67	直線位移傳感器	1
68	制動輪轂	1套
69	電機活動調整螺母	4
70	制動器	1套
71	電機調整座	1
72	電機聯軸器內孔￠12	2
73	交流電機61K250RA-CF	1臺
74	交流減速速電機51K60RGN-CF	1臺
75	光軸電機座	1
76	電機等高座	1
77	鏈條拉力器	1
78	等高點調整塊	2
79	帶張力測量?jī)x	1
80	鏈條	1
81	皮帶A型 900	1
82	輪槽規1 Y型	1
83	輪槽規2 Z、A、B、C型	1
84	輪槽規3D、I型	1
85	帶型規1Y、Z、A、B、C型	1
86	齒條規：m=1.5、2 ； m=2.5、3；m=4、5；	各1共3
87	墊板180×70×10	1
88	卡子	67
77	園頭平鍵5×5×20	15
78	外六角螺桿M4×10	8
79	外六角螺釘M8×110	50套（件）
80	外六角螺釘M8×25	20套（件）
81	外六角螺釘M8×60	6套（件）
82	機械系統創新設計搭接裝配實訓實驗臺	1
83	電器控制箱	1套
84	數據采集箱	1
85	機構測試軟件	1套

本文鏈接：http://www.hdvdr.comhttp://www.hdvdr.com/jxsj/1518.html
文章來源：www.hdvdr.com??? ?編輯：中人教儀廠??? ?時間：2021-05-19 14:37

常見問題：

1、如果我要購買創意組合機械系統裝配訓練綜合實驗臺、機械創新綜合設計實驗裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的創意組合機械系統裝配訓練綜合實驗臺、機械創新綜合設計實驗裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開創意組合機械系統裝配訓練綜合實驗臺、機械創新綜合設計實驗裝置的發票，您需要提供開票資料。

3、你們的產品都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
