創意齒輪綜合加工傳動分析實訓臺

創意齒輪綜合加工傳動分析實訓臺,機械基礎傳動分析實訓裝置插齒滾齒一體機傳動原理創新分析，咨詢熱線13122819392 ...

訂購熱線：021-66581511

推薦產品

: 高級維修電工實驗裝置

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 透明液壓PLC控制實訓裝置

產品詳情

中人教儀廠是專業生產創意齒輪綜合加工傳動分析實訓臺，機械基礎傳動分析實訓裝置及配件的廠家,生產的創意齒輪綜合加工傳動分析實訓臺，機械基礎傳動分析實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。

本文關鍵詞：創意齒輪綜合加工傳動分析實訓臺

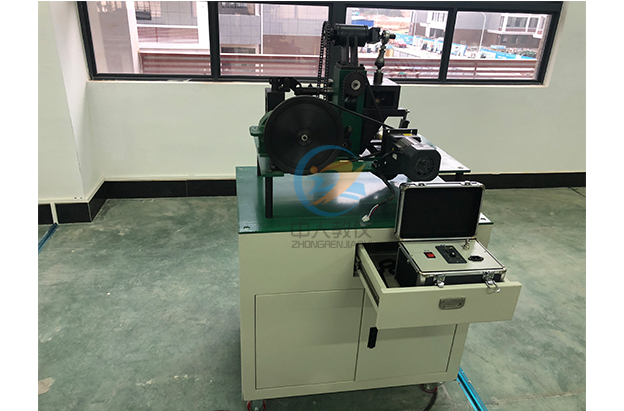

ZRJX-CJ創意齒輪綜合加工傳動分析實訓臺

一、實驗項目：

1、插齒滾齒一體機傳動原理創新分析。

2、插齒滾齒一體機構運動分析（繪制機構運動簡圖用計算傳動比）。

3、齒輪切制實訓：學生可分別用插齒、滾齒加工方法切制蠟制毛坯三種齒數的標準、正變位、負變位齒輪共9種。

4、對比分析標準齒輪、正變位齒輪、負變位齒輪的加工特點。對比分析根切齒輪和不根切齒輪的齒形特點。

5、機械傳動裝置的裝拆實驗。
6、機械參數（齒輪參數、尺寸公差及形位公差）測定實驗。
創意齒輪綜合加工傳動分析實訓臺,機械基礎傳動分析實訓裝置

二、基本結構：

1、機械基礎傳動分析實訓裝置架外形尺寸（長×寬×高）：1000×760×1320mm，材料采用：2mm冷軋鋼板，表面處理：分色噴塑。
2、實驗臺平板外形尺寸（長×寬×高）：1000×580×20mm，材料采用：2mm冷軋鋼板，表面處理：陽極氧化（黑色）。
3、實驗裝置由多種基本的傳動機構組成，如圓柱齒輪機構、圓錐齒輪機構、蝸桿蝸輪機構、螺旋齒輪機構、直線運動平面連桿機構、平行四邊形連桿機構、螺旋傳動機構以及鏈傳動、滑鍵配合等。組成插齒機床與滾齒機床的傳動系統，形成互相協調聯動的范成運動、切削運動 、進給運動、讓刀運動。

三、主要功能：

1、實驗裝置將插齒機和滾齒機合為一體。
2、實驗裝置能分別用插齒和滾齒方法加工三種齒數的標準齒輪、正變位齒輪和負變位齒輪共9×2種，其中含根切齒輪?？晒W(xué)生觀察插齒、滾齒全過程，各條傳動路線運轉情況及特點，范成法加工漸開線齒廓的形成過程。
3、所有傳動機構都敞開可視。
4、可以用于漸開線齒廓切制原理實驗、機械傳動裝置裝拆實驗、機械參數測定實驗等。

四、技術參數：

1、插齒刀與滾齒：ha*=1 hf=1.25 m=2mm α=20°；齒數z=30
插齒刀∶模數m=2mm、2.5mm、3mm。

2、工件齒輪：毛坯為蠟制；滾齒m=2mm z=20；插齒m=2mm、2.5mm、3mmz=20、2530。
3、電機：電壓交流220V，90W，50/60Hz，1300～1500PM，轉速可調。
4、外形尺寸（長×寬×高）：1000×760×1320mm。

本文鏈接：http://www.hdvdr.comhttp://www.hdvdr.com/jxsj/1521.html
文章來源：www.hdvdr.com??? ?編輯：中人教儀廠??? ?時間：2021-05-19 14:37

常見問題：

1、如果我要購買創意齒輪綜合加工傳動分析實訓臺、機械基礎傳動分析實訓裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的創意齒輪綜合加工傳動分析實訓臺、機械基礎傳動分析實訓裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開創意齒輪綜合加工傳動分析實訓臺、機械基礎傳動分析實訓裝置的發票，您需要提供開票資料。

3、你們的產品都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
