機械傳動典型零部件性能測試實訓裝置

機械傳動典型零部件性能測試實訓裝置,機械零部件性能測試實驗臺可以測試帶傳動、鏈傳動、萬向節傳動性能及傳動效率,咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 透明液壓PLC控制實訓裝置

: 高級維修電工實驗裝置

: 機器人與智能視覺實驗裝置

: 單片機、EDA開發實驗平臺

產品詳情

中人教儀廠是專業生產機械傳動典型零部件性能測試實訓裝置，機械零部件性能測試實驗臺及配件的廠家,生產的機械傳動典型零部件性能測試實訓裝置，機械零部件性能測試實驗臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。

本文關鍵詞：機械傳動典型零部件性能測試實訓裝置

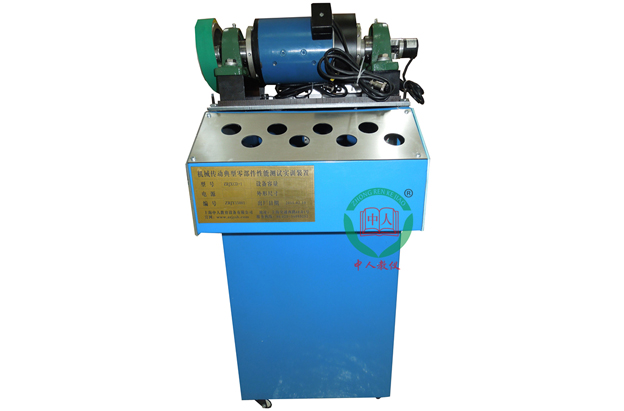

ZRJX-LBJ 機械傳動典型零部件性能測試實訓裝置

（一）產品概述

“機械零部件性能測試實驗臺”可以測試帶傳動、鏈傳動、萬向節傳動性能及傳動效率,適用于各院校《機械設計基礎》、《機械設計》、《機械原理》等課程中機械傳動典型零部件性能測試實訓教學。

（二）系統特點

1.可手動或用計算機測試軟件自動進行傳動分析實訓
2.能通過計算機測試軟件進行傳動的運動模擬,直接觀察傳動特性
3.可更換不同的皮帶輪,測試多種皮帶傳動
4.可分6級加載,在不同負載情況下測定皮帶傳動、鏈傳動、萬向節傳動的傳動穩定性及傳動效率
5.計算機測試軟件功能強大,具有數據采集、測試分析、曲線擬合、保存并打印實訓結果等功能?？蓽y(cè)量功率、轉速、效率等參數的實時數據,并擬合繪制出效率、傳動曲線等,各曲線坐標可任意設置。

（三）配置及技術性能

1.實訓臺(1)實驗臺為柜式.
2.輸入電源:單相三線 AC220V±10% 50Hz
3.外形尺寸:650mm×530mm×1060mm
4.電流型漏電保護,I△n ≤30mA,動作時間≤0.1s,容量10A
5.直流調速器1個:采用PWM脈寬調制技術,輸出電壓 0～220VDC,輸出電流 4ADC
6.數顯轉速表2個:可分別顯示主、從動電機的轉速
7.直流數顯功率表2個:精度0.5級,既可顯示功率值,也可切換顯示電壓和電流值
8.燈泡加載裝置 1套
9.數據采集系統 1套
10.驅動電機:額定功率 355W
11.電機調速范圍:0～1500r/min
12.負載電機:額定功率 355W
13.旋轉編碼器2個:鋁合金材質,分度1000脈沖/轉
14.帶輪、鏈輪直徑:Φ115mm～Φ125mm

（四）實驗內容

1.測定皮帶傳動的傳動穩定性及傳動效率,可手動或自動繪制傳動曲線和效率曲線
實驗內容:檢測皮帶傳動主動帶輪及從動帶輪的的轉速及轉矩,繪制滑差率曲線及傳動效率曲線。
2.測定鏈傳動的傳動穩定性和傳動效率,可手動或自動繪制傳動曲線和效率曲線
實驗內容:檢測鏈傳動主、從動鏈輪的的轉速,繪制從動鏈輪的的適時轉速曲線,分析鏈傳動的多邊形效應。
3.測定萬向節傳動的傳動穩定性
實驗內容:檢測萬向節傳動主、從動節的的轉速,繪制從動鏈輪的的適時轉速曲線,分析萬向節傳動的速度波動效應。

（五）主要零部件清單

序號	零件名稱	零件規格	數量/件	單價	總價	備注
機械零件
1	安裝大底板	45	1
2	電動機安裝底板	45	2			需另外加工定位孔
3	發電機安裝底板	45	2			需另外加工定位孔
4	直線軸承墊高塊		3
5	電機支撐座安裝墊高塊		8
6	電機懸臂聯接法蘭	隨電機訂	4			外購
7	電機傳感器壓頭	拉線式	2
8	角位移傳感器支架		2
9	砝碼	1Kg	4			外購
10	滑輪銷軸	45#	2
11	滑輪	45#	2
12	砝碼支架	Q235-A	1			外購
13	軸承座	調心軸承	4			外購
14	直線軸承		2			外購
15	直線導軌	L=260	2			外購
16	軸端擋圈	Q235-A	2
17	平皮帶輪	45#	2
18	平皮帶	外購 L=900	1
19	圓帶輪	45#	2
20	圓皮帶	外購 L=900	1
21	三角帶輪	45#	2
22	三角皮帶	外購 L=900	1
23	鏈輪輪	45#	2
24	鏈	外購 L=900	1
電氣系統
1	驅動電機	外購永磁型號130SZ 355W 220v 1500r/min 后軸端加工M6孔，深12mm	1臺			外購
2	發電機	外購勵磁型號130SZ 355W 220v 1500r/min 后軸端加工M6孔，深12mm	1臺			外購
3	壓力傳感器	外購 10Kg	2
4	光柵傳感器	360柵	2
5	負載燈泡	外購	4
6	后背板	鋁塑板雕刻	1
7	控制面板	鋁塑板雕刻	1
8	撥動開關		8			用于燈泡負載
9	燈泡負載		8
10	檢測系統	自制	1
11	分析軟件	自制	1
工具清單
1	十字起	4寸	1
2	一字起	4寸	1
3	內六角扳手	M8	1

本文鏈接：http://www.hdvdr.comhttp://www.hdvdr.com/jxyl/812.html
文章來源：www.hdvdr.com??? ?編輯：中人教儀廠??? ?時間：2019-03-22 14:16

常見問題：

1、如果我要購買機械傳動典型零部件性能測試實訓裝置、機械零部件性能測試實驗臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的機械傳動典型零部件性能測試實訓裝置、機械零部件性能測試實驗臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開機械傳動典型零部件性能測試實訓裝置、機械零部件性能測試實驗臺的發票，您需要提供開票資料。

3、你們的產品都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
