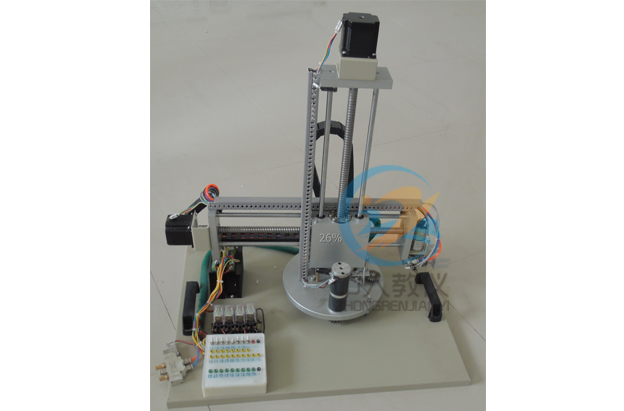

四軸機械手實物模型
四軸機械手實物模型,四自由度機械手實訓模型使用可編程控制器控制,在X、Y、Z軸三個方向上準確地驅動步進電動機進行物品搬運、移動的成品,咨詢熱線13122891392 ...
中人教儀廠是專業生產四軸機械手實物模型,四自由度機械手實訓模型及配件的廠家,生產的四軸機械手實物模型,四自由度機械手實訓模型品質過硬,中人品牌在國內已經擁有幾百所院??蛻簟?/p>
1、機械:裝置的機械安裝與位置調整; 常見問題: 1、如果我要購買四軸機械手實物模型、四自由度機械手實訓模型,是否有安裝、培訓服務呢? 答:我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的,都是提供安裝、培訓服務的。 2、你們的四軸機械手實物模型、四自由度機械手實訓模型是否能開增值稅專用發票? 答:可以的,我們是正規企業,并且已經升級到一般納稅人,可以開具增值稅專用發票,如果您需要開四軸機械手實物模型、四自由度機械手實訓模型的發票,您需要提供開票資料。 3、你們的產品都是自己生產的嗎?都有什么產品資質? 答:我們公司是專業生產教學設備的企業,完全自主生產,并通過了最新版ISO9001認證,擁有多項專利與著作權。
本文關鍵詞:四軸機械手實物模型
ZRPMX-12四軸機械手實物模型
實驗內容
2、電氣:電器元件的布線,執行電機的選用;
3、傳感器:微型光電開關的選擇與應用;
4、PLC:PLC控制驅動器的編程及應用。
5、送料機構控制實驗
6、十字機械手點動控制實驗
7、十字機械手三維精準定位實驗
8、十字機械手取物體實驗
9、十字機械手放物體實驗
10、十字機械手單循環搬動物體實驗
設備結構:
實訓裝置臺架為金屬結構,實訓考核裝置PLC模塊的I/O 端子、各常用模塊與PLC的連接端子,均與安全插座連接,使用帶安全插頭的導線進行電路連接;各指令開關、光電開關、傳感器和指示元件的電路,則通過端子排進行連接。插拔線連接電路與端子連接電路相結合,既保證學生基本技能的訓練、形成和鞏固,又保證電路連接的快速、安全和可靠。
設備特點:
1、手動/自動控制模式,針對硬件檢測及程序校驗。
2、開放的執行機構,可根據不同的控制方案編程,構成不同的執行系統,適應不同層次的人員進行PLC學習和編程。也可作為課題設計或研究使用。
3、產品為開放式,整體機械構造清晰可見。
4、安全保護措施:實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
5、機械手的橫軸和豎軸的機械傳動采用高精密的滾珠絲桿,高精密的光桿導軌和直線軸承,配以先進地機械設計、精密的機械加工及裝配,可使機械手臂非常平穩地進行垂直和水平移動和水平方向旋轉及精確位置控制。
6、采用選進的步進電機作為橫軸和豎軸的動力源,可實現0.028度的細分,即每轉一圈需要12800步,滾珠絲行程為4mm,則手臂每步位移精度為0.0003125mm,步進電機的正常單步角度為0.9,則手臂每步位移精度為0.01mm。
7、機械手臂和機械手爪水平方向旋轉采用高級減速直流電機傳動,可實現旋轉方向的精確位置控制。
8、機械手爪采用高精度氣動式手爪、配置高級電磁位置開關及兩位三通電磁閥,可實現快速準確地抓取和放開動作。
9、采用晶體管式PLC可編程控制器作為控制主機,配置傳感器,可實現PLC高級指令編程、光電傳感器的技術應用。
10、機械手水平最大旋轉角度: 720度。
11、機械手爪采用高精度氣動式手爪、配置高級電磁位置開關及兩位三通電磁閥,可實現快速準確地抓取和放開動作。
主要配置(單臺):
名 稱
型 號
數量
單 位
PLC主機
三菱FX1N-40MT
1
套
三菱編程電纜
USB-SC09
1
條
步進驅動器
ST-26H
2
套
步進電機
F57
2
臺
絲杠
1604
2
根
光桿
Φ10
4
根
氣爪
MHZ2-16D
1
個
直流減速電機
Φ37/24v轉
2
個
按鈕
Φ12 紅、綠
2
個
繼電器
24V 20A
4
個
直流電源
24V 3A
1
個
軟件
演示板原程序及三菱編程軟件
仿真教學軟件
1
套
工控組態軟件
說明書
實驗指導書
1
冊
連接線
紅色
5
條
黑色
5
條
綠線
10
條
黃線
10
條
電源:單相AC220V、50Hz
技術參數
功率:<200W
尺寸:不小于600*400*500mm
概述
四自由度機械手實訓模型為三維定位系統的微縮,使用可編程控制器控制,在X、Y、Z軸三個方向上準確地驅動步進電動機進行物品搬運、移動的成品,完善的執行機構可實現現代物流系統中全部動作過程。配套三菱FX1N-40MT 。
實訓裝置由鋁合金導軌式實訓臺、機械手裝置、控制系統等組成。實訓裝置為坐標式機械手,可完成機械手旋轉、手臂垂直上下、手臂水平移動,手爪旋轉四個自由度的位置精確控制。同時配置晶體管式PLC可編程控制器,用于對整個機械手進行復雜地位置控制。該實訓裝置的控制部分均采用標準式模塊設計,可分為電源模塊、PLC模塊、系統控制模塊。包含了專業中所涉及的諸如步進電機驅動、機械傳動、氣動、可編程控制器、、等多項技術,給學生提供了一個綜合實訓環境,使學生學過的諸多單科專業知識在這里得到全面認識、綜合訓練和相互提升。
