中人教儀廠專業生產可編程控制器實驗裝置,PLC技術實訓平臺，我們生產的可編程控制器實驗裝置,PLC技術實訓平臺以高質量而聞名，并且都是經過技術人員長期鉆研的成熟產品，如果教學設備出現問題我們都會在2小時內效應，如有必要，我們也將上門對可編程控制器實驗裝置,PLC技術實訓平臺進行維修。

一、可編程控制器實驗裝置,PLC技術實訓平臺概述

PLC可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它體積小功能強可靠性高以及應用安裝方便,快速的在我國的工業控制中占據了主導地位,并且不斷發展。根據這一發展形勢,全國各大專院校、各類職業技術學校都將PLC教學納入教學任務,作為電子電氣以及工業自動化類專業的一門必修課程。PLC可編程實驗系統是根據這一教學要求開發的新一代PLC教學產品,自產品推出以來,得到了各大院校教學教師和專家的一致好評。整套設備設計合理、功能強大、操作簡單方便,對學生理解和掌握可編程控制器的控制原理和操作方法以及加快學習PLC的編程方法，都具有極大的幫助。是教師進行PLC教學的理想工具。

二、可編程控制器實驗裝置,PLC技術實訓平臺構成

1、PLC可編程控制器實驗臺

2、PLC可編程控制器實驗裝置

3、PLC可編程控制器操作桌

4、編程應用軟件

5、仿真教學軟件

6、PLC及轉接通訊電纜

7、電腦或手持編程器(用戶自備或代購)

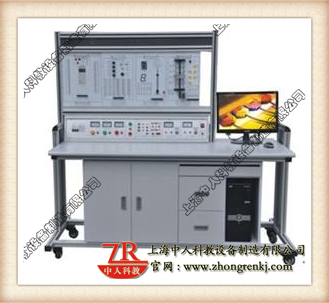

三、PLC可編程控制器實驗臺

(一)功能、特點

實驗臺包括

◆交流電源輸區

◆PLC主機、編程電纜◆LED發光管、指示燈

◆輸出負載指示◆輸入模擬開關(按鈕和開關)

◆LED數碼管、蜂鳴器◆直流穩壓電源5V1A,24V2A

◆PLC輸入、輸出端口◆直流電機、繼電器2)PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器,還可以與演示裝置相連接,可應用實際的工業控制。3)PLC主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。4)JDS-01型實驗臺本身帶有24V2A的電源?？梢灾苯佑糜谳敵鲐?fù)載或與演示裝置接口或與其它對應裝置相連。5)實驗臺結構采用掛箱式,便于實驗項目擴展和用戶第二次開發。6)雙口接線法:PLC實驗臺與實驗掛箱裝置之間的連接即可采用自鎖緊接插件,單線逐點連接,以提高動手動腦能力,加深了解PLC的結構功能,又可通過排線一次性連接,以提高實驗連線速度,與其他廠家的單一連接法相比具有絕對優越性。7)可完成PLC控制原理基本實驗、應用實驗以及用于真正的工業控制。

(二)PLC可編程控制器實驗臺的實驗項目

1.與、或、非邏輯功能的實驗

2.定時器、計數器功能的實驗

3.跳轉、分支功能的實驗

4.移位寄存器的實驗

5.數據處理功能的實驗

6.微分、位操作的實驗

7.交通信號燈PLC自動控制的實驗

8.攪拌器的PLC自動控制的實驗

9.LED數碼官顯示PLC自動控制的實驗

10.四層電梯的PLC自動控制的實驗

11.加工中心刀具庫選擇控制的實驗

12.藝術彩燈造型的PLC控制的實驗

13.電機的自動控制的實驗

14.步進電機的PL的控制的實驗

15.模擬電視發射塔實驗的實驗

16.自動送料裝車系統控制的實驗

17.自動售貨機的實驗

18.自動成型的實驗

19.水塔自動供水控制系統的實驗

20.郵件自動分揀的實驗

21.自動洗衣機控制系統模擬的實驗

22.電鍍過程控制的實驗

(三)技術參數◆PLC主機:輸入:24點輸出16點(可選擇)◆型號:三菱FX1N-40MR(也可選擇西門子、歐姆龍,價格另議)◆輸出電壓:直流24V,電壓表指示◆利用應用軟件編程◆電源輸入:交流220V,50Hz◆電流≥2A,電流具有過載保護

◆外形尺寸:160×75×140 cm3四、PLC可編程控制器實驗裝置該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態,它形象生動的演示了PLC的整個執行過程。通過該裝置,可以鍛煉學生的動手能力,能夠形象生動的執行機構驗證自己編寫程序的正確性,掌握PLC的實際應用,增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。演示裝置上對PLC的輸入輸出均采用24V電源,5V電源供執行機構中的外圍使用,目前每套演示裝置主要由十七塊實驗掛箱組成(實驗掛箱尺寸:40×24×6 cm3),它們的型號分別為:

1)PLC001交通信號燈PLC自動控制掛箱

2)PLC002攪拌器的PLC自動控制掛箱

3)PLC003 LED數碼管顯示PLC自動控制(實物)掛箱

4)PLC004四層電梯的PLC自動控制(實物)掛箱

5)PLC005加工中心刀具庫選擇控制(實物)掛箱

6)PLC006藝術彩燈造型的PLC控制掛箱

7)PLC007電機的自動控制(實物)掛箱

8)PLC008步進電機的PLC控制(實物)掛箱

9)PLC009模擬電視發射塔掛箱

10)PLC010自動送料裝車系統掛箱

11)P LC011自動售貨機掛箱

12)PLC012自動成型系統掛箱

13)PLC013水塔自動供水系統掛箱

14)PLC014郵件自動分揀系統掛箱

15)PLC015自動洗衣機系統掛箱

16)PLC016電鍍系統掛箱

17)PLC017基礎實驗掛箱

產品鏈接：光機電一體化高速分揀實訓系統

請知悉：如可編程控制器實驗裝置,PLC技術實訓平臺涉及到PLC、電氣元件、液壓氣動元件、變頻器、觸摸屏等，可選用其他品牌。如果您對可編程控制器實驗裝置,PLC技術實訓平臺比較滿意，您可以致電咨詢我們相關的實訓室建設方案和相關產品推薦。廠家，在購買可編程控制器實驗裝置,PLC技術實訓平臺時，我們都贈送1年的免費質保期。
