風光互補發電實訓裝置

風光互補發電實訓裝置,風光互補發電實驗臺主要由風力發電機組、太陽能光伏電池組件、控制器、蓄電池、逆變器、交流直流負載等部分組成，咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 單片機、EDA開發實驗平臺

: 透明液壓PLC控制實訓裝置

: 機器人與智能視覺實驗裝置

: 高級維修電工實驗裝置

產品詳情

中人教儀廠是專業生產風光互補發電實訓裝置，風光互補發電實驗臺_新能源教及配件的廠家,生產的風光互補發電實訓裝置，風光互補發電實驗臺_新能源教品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。

本文關鍵詞：風光互補發電實訓裝置

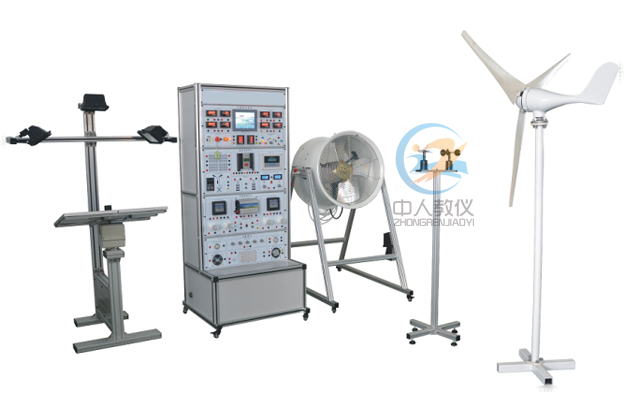

ZRXNY-FG風光互補發電實訓裝置

產品的主要特點

風光互補發電實驗臺主要由風力發電機組、太陽能光伏電池組件、控制器、蓄電池、逆變器、交流直流負載等部分組成。該系統是集風能、太陽能及蓄電池等多種能源發電技術及系統智能控制技術為一體的復合可再生能源發電系統。

主要配置有

太陽能電池板，二維旋轉支架，可調模擬光源，風力發電機組，實訓操作臺（含DC/DC模塊,充電管理模塊，離網逆變模塊，蓄電池模塊，負載模塊，二維旋轉控制模塊，電壓電流檢測模塊，直流穩壓源，模擬光源控制模塊DeltaPLC，組態王人機監控）組成。
一、風向儀、風輪機及支撐系統
400W，啟動風速3.14m/s；額定風速13 m/ s；偏航風速5m/ s；最大設計風速15 m/s；傳動方式：風輪直接驅動發電機；溫度范圍：- 40～60 ℃。
二、太陽能板、模擬光源及控制系統
太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
最大輸出功率：4*10W
模擬太陽：300W，調節距離：0~80cm
三、風源模擬及控制
風源模擬；風力發電原動機：工業軸流風機：功率1500W，軸流風扇，采用可調速控制器，風速調節范圍：0~13m/s；風速控制精度：
0.1m/s；風向控制精度：0.1 度。
四、風光互補控制器
電力電子模塊：穩壓模塊、控制模塊、逆變模塊；控制面板：風速、風向控制面板、數據顯示面板，控制系統。
供電：三相（每相對零線220V）四線
最大功率：4*1000w（每個燈1kw）
交流接觸器最大電流：20A
24V直流穩壓源最大輸出功率：350w
交流負載：25w*1 40w*1
蓄電池：12V、17A·h *2
變頻器
供電電壓：單相220V
輸出電壓：三相220V
功率：1.5kw
風力發電機
輸出電壓：三相24V（50Hz實測為24.85V）
功率：雙軸200W
短路電流：（實驗時最大電流8A）
二維電機
額定電壓：DC24V
額定電流：1.2A
額定功率：15W
額定轉速：1700r/min 1:575
五、負載部分、蓄電池擴展功能
1、DC24V直流負載五組（感性負載3組，阻性負載2組）
1）感性負載有：24V直流風扇、24V直流電機、24V蜂鳴器
2）阻性負載有：24V交通燈、3W LED燈
2、AC220V交流負載四組（感性負載1組，阻性負載3組）
1）感性負載有：220V直流風扇
2）阻性負載有：220V交通燈、220V 3W LED燈、220V 28W LED燈
3、0-30V、0-5A的可調恒壓恒流穩壓電源
4、可調電阻箱技術參數如下：
1）阻值范圍：10歐-99.99K
2）誤差范圍：±1%
3）電流范圍：≤500ma
5、USB接口電壓輸出：可為電子設備提供5V直流穩壓電源
6、電子負載（可選）
六、蓄電池容量至少10Ah、電壓24V
七、8寸觸摸液晶屏數據采集顯示模塊主要包括
1、可以分別對太陽能電池模塊、控制器模塊、逆變器模塊中的各參數（電流、電壓、溫度、濕度、光照度、風速、風向、
風力發電的電量等）進行實時監測并顯示，帶有報警提示功能
2、太陽能控制器（帶報警功能）：輸入電壓、電流、功率的數據顯示及動態曲線顯示
3、輸出電壓、電流、功率的數據顯示及動態曲線顯示
4、單項逆變器：輸出電壓、電流、功率、用電量的數據顯示及動態曲線顯示; 輸出頻率顯示
5、蓄電池：電壓數據顯示及動態曲線顯示
6、環境監測：溫度、濕度、照度顯示
7、溫度計界面顯示、濕度計界面顯示
8、光照強度動態曲線顯示，自動切換量程：225Lx、2250Lx、22500Lx和225KLx（225000Lx）
八、可帶上位機監控系統，實時監控，大容量數據存儲，可打印.
九、全套整體結構采用工業鋁型材和雙面白高密度板設計。
十、產品面板采用環氧樹脂面板制作，防止長時間變形。

（二）可完成實驗項目：

實驗1、風力發電基礎理論原理性實驗
實驗2、風力發電系統設計實驗
實驗3、風力發電基礎理論與應用技術仿真實驗
實驗4、風力發電相關測量技術實驗
實驗5、風力發電控制技術實驗
實驗6、太陽能基本理論實驗
實驗7、太陽能發電基礎理論及應用技術實驗
實驗8、太陽能風力發電測量技術實驗
實驗9、太陽能發電控制技術實驗
實驗10、風光互補發電實驗
實驗11、太陽能電池光伏能量轉換實驗
實驗12、環境對光伏轉換影響實驗
實驗13、太陽能電池直接負載實驗
實驗14、風光互補控制器工作原理實驗
實驗15、風光互補控制器的過沖保護實驗
實驗16、風光互補控制器的過放保護實驗
實驗17、風光互補控制器的三種輸出模式實驗
實驗18、逆變器的低壓保護實驗
實驗19、逆變器的過壓保護實驗
實驗20、逆變器輸出實驗
