中人教儀廠是專業生產物聯網實訓教學平臺，物聯網應用開發設計實驗臺及配件的廠家,生產的物聯網實訓教學平臺，物聯網應用開發設計實驗臺品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：物聯網實訓教學平臺

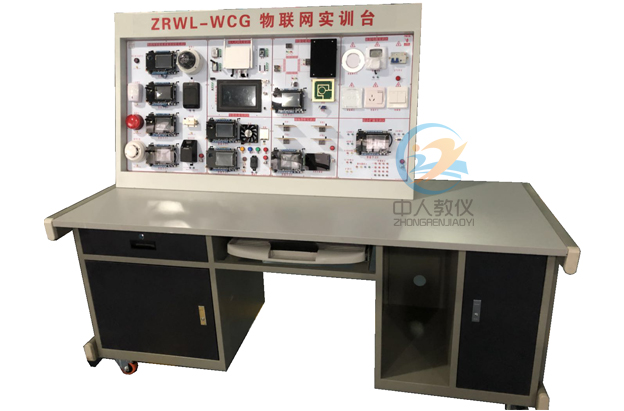

ZRWL-WCG物聯網實訓教學平臺
物聯網應用開發設計實驗臺集無線ZigBee、Bluetooth、Wifi、RFID等通信技術于一體，采用強大的Cortex-A9（搭配Android4.4.2操作系統）嵌入式處理器作為智能終端，配合多種傳感器模塊，提供豐富的實驗例程，便于物聯網無線網絡、傳感器網絡、RFID技術、嵌入式系統、等多種物聯網課程等的學習。
實訓平臺包括7個部分，分別為安防/門禁實訓區、家居電源實訓區、智能交通實訓區、智能商場貨柜實訓區、智能農業實訓區、嵌入式網關實訓區、綜合擴展實訓區。采用Cortex-A9、Cortex M3、8051等控制器，配備高精度溫濕度、光照、可燃?xì)怏w、雨滴、人體感應、振動、高頻讀寫器、超高頻讀寫器等傳感器模塊，通過標準接口與通信節點建立連接，實現傳感器數據的快速采集和通信，加深學生對物聯網各個行業（農業、家居、貨柜、交通）系統的了解，熟悉物聯網發展的最新技術，滿足物聯網實驗室基礎教學課程支撐。
實訓臺采用金屬結構，工業級傳感執行器直接面向?qū)嶋H應用，注重于實踐動手能力的培養。
功能布局
實訓平臺包括7個部分，分別為安防/門禁實訓區、家居電源實訓區、智能交通實訓區、智能商場貨柜實訓區、智能農業實訓區、嵌入式網關實訓區、綜合擴展實訓區；加深學生對智能家居、智慧農業、倉儲管理、智能交通等各個行業的認識，熟悉物聯網的最新技術，滿足物聯網實驗室基礎教學及實訓課程支撐。傳輸協議
支持多種無線傳輸方式(Zigbee、433、Bluetooth 4.0、WiFi和IPV6),Cortex-M3數據采集/控制點，搭配靈活方便。涉及課程
包含無線傳感網、ZigBee無線通信、Wi-Fi無線網絡、IPv6無線網絡、藍牙無線通信、433無線通信、RFID射頻識別、Android移動開發、嵌入式開發、傳感器技術、執行控制技術。為學生學習物聯網知識點提供良好的實驗實訓平臺。延伸拓展
預留CAN、485、4-20mA、0-10V、串口、繼電器、電源等接口，選配不同的模塊，進行不同知識點教學，亦方便學生根據實際需求自由擴展；平臺具有豐富的動手操作性能，每個模塊都有接口通過端子引到面板上，學生可以手動連接各個模塊設計控制回路。規格參數
本實訓臺采用金屬結構, 尺寸（長*寬*高）： 約136cm*30cm*70cm，重量：<50Kg，外形：采用箱體整體呈直角梯形體，輸入電源：AC 220V 50Hz。另配套實驗臺木質桌體，帶電腦主機柜、顯示器工位，尺寸（長*寬*高）： 約200cm*60cm*75cm。詳細模塊介紹
工業級傳感器、執行器直接面向?qū)嶋H應用，注重于實踐動手能力的培養。通過本教學實訓系統，學生可加深對物聯網各個行業（農業、家居、貨柜、交通）系統的了解，熟悉物聯網技術發展的最新技術。可深入學習嵌入式ARM技術的硬件組成、操作系統及圖形用戶界面的移植、應用程序開發等技術；也可針對ZIGBEE技術、藍牙4.0技術、WIFI技術等無線傳感技術進行學習和了解；也可進行各種RFID技術、傳感技術的學習。1、嵌入式家居電源實訓區
模塊介紹：家居電源實訓區構建了一個較為完整的智能家居電源控制實訓環境，采用空氣開關、智能電表、調光燈、調光面板、開關插座等商業級模塊，輔以ZigBee、WiFi、藍牙等無線通信技術，將之智能化改造，展現智能家居核心的智能節點的技術，既可用于家庭設備的無線自動控制，也可用于家庭通信、家庭安全防范，組建智能家居控制系統。
2、嵌入式安防/門禁實訓區
模塊介紹：嵌入式物聯網智能家居安防/門禁實訓區實現家居安防與報警、遠程監控等功能。
通過ZigBee協調器和傳感控制節點組成無線網絡，實現燃?xì)馀c煙霧監測、入侵探測、RFID/指紋門禁等功能，并將采集到的數據傳輸?shù)角度胧骄W(wǎng)關，對模擬的家電設備進行控制功能。
3、嵌入式智能交通實訓區
模塊介紹：本實訓區對現實應用中智能交通的技術和場景進行了模擬。利用12個LED模擬十字路口交通燈及4個兩位數碼管顯示東南西北向當前相位倒計時，實現對現場交通管理的信息化。通過RFID射頻識別系統完成ETC收費閘機的場景演示。系統自動感應車載RFID電子標簽，完成車輛信息識別，并自動控制入庫閘機抬桿放行。
4、模塊名稱：嵌入式智能農業實訓區
模塊介紹：實時遠程獲取溫室內部的空氣溫濕度、土壤水分溫度、二氧化碳濃度、光照強度、雨水等， 通過模型分析，可以自動控制溫室風機、加溫補光等設備；同時，該系統還可以通過手機、PDA、計算機等信息終端向管理者推送實時監測信息、報警信息，實現溫室大棚信息化、智能化遠程管理。
5、模塊名稱：嵌入式商場貨柜實訓區
模塊介紹：本實訓區對現實應用中的商場貨柜的技術和工作流程進行模擬，利用RFID設備實現對現場業務管理的信息化。每個貨位都有RFID讀寫天線，可以讀取商品的詳細信息。所有的商品通過RFID技術進行管理，配合智能貨柜管理軟件，可以實現入庫、出庫、盤庫、移庫的信息化。商場貨柜實訓區包含了RFID智能貨架，它由M3智能節點、貨架多路高頻讀寫器和若干平板天線組成，貨架內嵌的平板天線水平放置，每層貨架放置一組數碼管顯示模塊，用于顯示當前該層貨架商品的價格。將模擬商品底部貼上RFID標簽，平放于貨架的天線上，可讀取到商品信息。
6、模塊名稱：嵌入式網關實訓區
模塊介紹：嵌入式網關實訓區集成了智能網關、無線路由器、ZigBee協調器、WiFi協調器、藍牙協調器、IPv6協調器等模塊，完成環境數據采集和控制實驗，組網實驗。智能網關采用主流的Samsung Cortex-A9處理器，網關將處理器的所有應用接口全部引出，配套實驗教程，支持對網關進行深度的嵌入式學習和開發。網關可以搭載Zigbee、433、藍牙、WiFi等模塊，采用統一24pin接口，是實現所有信息的匯聚處理平臺，嵌入式網關提供智能溫室大棚、智能家居、智能交通、智能倉儲貨架等管理軟件。
7、模塊名稱：綜合擴展實訓區
模塊介紹：綜合擴展實訓區預留了CAN、485、4-20mA、0-10V、串口、繼電器、電源等接口，支持外接傳感器，方便用戶根據實際需求自由擴展功能。另外M3智能節點模塊默認配置有無線收音和語音識別功能，既可通過按鍵切換，又可以通過Android端應用程序，利用Zigbee/藍牙/WiFi來切換，實現收音機播放及各種場景模式聯動。
8、軟件技術
本實訓平臺管理軟件以應用為主導，涵蓋智能家居、智能農業、智能貨柜、智能交通4種典型行業應用；通過對物聯網行業應用的模擬，加強學生對物聯網的感知和理解，使學生在實際動手操作和理解相關原理之后能夠選取其中部分組合開發興趣或者創新實驗。
Android應用開發：Zigbee\WIFI\藍牙\IPv6無線傳感器網絡模塊，對傳感器節點的數據采集。包括提供數據列表視圖，曲線視圖，Android系統下對控制器節點的控制。以及傳感器與控制器的關聯應用。
手機及其他終端訪問：Android后臺支持C/S、B/S架構，提供服務器端與手機客戶端的應用程序,手機端演示程序,查看和控制功能。
實訓臺配備7寸TFT液晶彩色觸摸屏，支持Zigbee、PLCBUS、485總線、433/315、GSM/CDMA等通訊協議，并支持多通道遠程訪問，電話/短信報警。可通過觸摸屏實現家中燈光、安防、窗簾、電器、場景的控制。配合遠程客戶端軟件和PDA遙控器，還可實現本地遙控和遠程控制。
部分實訓項目資源
實驗1 CC2530 GPIO實驗實驗2 CC2530 UART串口實驗
實驗3 CC2530定時器實驗
實驗4 CC2530 AD轉換實驗
實驗5 CC2530外部中斷實驗
實驗6 CC2530睡眠定時器喚醒實驗
實驗7 TI Z-Stack協議棧代碼介紹
實驗8 Z-Stack簡單無線收發實驗
實驗9 Z-Stack點對點通信實驗
實驗10 Z-Stack樹狀網實驗
實驗11 Z-Stack廣播通信實驗
實驗12 Z-Stack MESH網實驗
實驗13 Z-Stack星狀網實驗
實驗14 STM32 GPIO實驗
實驗15 STM32 定時器實驗
實驗17 STM32 RS485通信實驗
實驗17 STM32外部中斷實驗
實驗18 STM32 FLASH存取實驗
實驗19 STM32 UART串口實驗
實驗20 STM32 SDIO實驗
實驗21 STM32 AD轉換實驗
實驗22 STM32 液晶屏驅動實驗
實驗23 STM32 CAN通信實驗
實驗24 ISO14443標簽尋卡操作實驗
實驗25 ISO14443標簽密碼下載實驗
實驗26 ISO14443標簽密碼修改實驗
實驗27 ISO14443標簽數據讀寫實驗
實驗28 ISO14443 TYPEB讀取身份證卡號實驗
實驗29 漫反射光電開關傳感器實驗
實驗30 風扇控制實驗
實驗31 人體感應傳感器實驗
實驗32 12V可調燈控制實驗
實驗33 報警燈實驗
實驗34 煙霧傳感器實驗
實驗35 火警傳感器實驗
實驗36 4-20mA接口實驗
實驗37 485門禁讀卡器實驗
實驗38 0-10V接口實驗
實驗39 電控鎖實驗
實驗40 繼電器控制實驗
實驗41 指紋識別模塊實驗
實驗42 智能電表實驗
實驗43 光照傳感器實驗
實驗44 智能調光實驗
實驗45 震動傳感器實驗
實驗46 智能插座實驗
實驗47 溫濕度傳感器實驗
實驗48 雨滴傳感器實驗
實驗49 Android系統編譯環境搭建實驗
實驗50 搭建Android系統應用程序開發環境實驗
實驗51 Android系統開發環境的搭建實驗
實驗52 編譯ANDROID的啟動引導程序UBOOT實驗
實驗53 ANDROID內核程序linux實驗
實驗54 編譯ANDROID實驗
實驗55 SD卡燒寫B(tài)ootloader實驗
實驗56 菜單(MENU)實驗
實驗57 SD卡燒寫Android系統實驗
實驗58 ACTIVITY&INTENT實驗
實驗59 ANDROID HelloWorld應用程序?qū)嶒?yàn)
實驗60 ADB工具的使用實驗
實驗61 WIDGET基礎控件實驗
實驗62 LCD設備驅動實驗
實驗63 對話框(DIALOG)實驗
實驗64 觸摸屏設備驅動實驗
實驗65 USB HOST設備驅動實驗
實驗66 按鍵設備驅動實驗
實驗67 USB OTG設備驅動實驗
實驗68 實時時鐘設備驅動實驗
實驗69 SDIO WIFI 設備驅動實驗
實驗70 音頻設備驅動實驗
實驗71 以太網設備驅動實驗
實驗72 SD/MMC卡設備驅動實驗
實驗73 攝像頭設備驅動實驗
實驗74 按鍵設備驅動實驗
實驗75 LCD設備驅動實驗
實驗76 物聯網應用之傳感器告警設計實驗
實驗77 物聯網應用之可調燈光設計實驗
實驗78 物聯網智能農業應用開發
實驗79 物聯網智能家居安防綜合系統實驗
實驗80 物聯網智能家居環境監控綜合系統實驗
實驗81 物聯網智能交通應用開發
實驗82 物聯網RFID貨柜應用開發
技術參數要求
1、Cortex-M3智能無線節點 9組雙MCU設計：無線模塊 + Cortex-M3核心
核心MCU采用基于ARM Cortex-M3內核的
32位微控制器STM32F103ZET6。
★3.2寸TFT觸摸顯示屏，分辨率320*240
可提供良好的人機交互界面
板載功放電路；485、CAN、ADC、IO口、串口接口等。
模塊的自由切換：?jiǎn)闻烹p列12pin直插接口，支持zigbee,WIFI,藍牙等無線模塊的自由切換。
配套開發屏黑色玻璃罩及透明有機玻璃上蓋
2、ZigBee傳輸模塊 5組
ZigBee無線通信模塊MCU:
采用TI 公司的CC2530
傳輸距離：0－200m
數據通訊接口：RS232
天線接口：50Ω/ IPX轉SMA
支持Z-Stack、TinyOS和IPV6
3、WiFi傳輸模塊 2組
工作頻率：WIFI 2.412~2.484GHz
核心芯片：RT5350
支持協議：TCP/IP
傳輸距離：0－200m
數據通訊接口：RS232
天線接口：50Ω/ IPX轉SMA
4、藍牙傳輸模塊 2組
工作頻率： 2.4GHz
核心芯片：CC2540
支持協議：Bluetooth 4.0
傳輸距離：8-30m
數據通訊接口：RS232
天線接口：50Ω/ 印制板天線
5、語音識別/聲控?cái)U(kuò)展模塊1套
★配備LD3320語音識別/聲控芯片，通過快速而穩定的優化算法，完成非特定人語音識別，不需要用戶事先訓練和錄音，可實現智能家居的聲控功能
6、FM收音機擴展模塊1套
★配備FM收音機模塊TEA5767,內置集成低噪聲輸入運放，RF AGC自動增益控制，內部集成FM解調器，可直接通過喇叭輸出聲音信息。
7、安防實訓區
★至少包含但不限于漫反射光電開關、高清監控?cái)z像頭、紅外人體感應、報警燈等。
漫反射光電開關 1個
漫反射光電開關工作電壓5VDC，工作電流100mA，有效距離3-80CM，這是一種集發射與接收于一體的光電傳感器。檢測距離可以根據要求進行調節。該傳感器具有探測距離遠、受可見光干擾小、易于裝配、使用方便等特點，可以廣泛應用于機器人避障、流水線計件等眾多場合。
高清監控?cái)z像頭 1個
攝像頭：420線高清監控?cái)z像頭
以太網： RJ-45接口10/100Mbps
協議：HTTP/DHCP/IP/TCP/UDP等
手機瀏覽：支持iPhone/iPad/Android
無線標準：無線標準IEEE 802.11b/g
碼率：802.11g:54Mbps(最大.)
無線安全：4/128位 WEP加密
紅外人體感應模塊 1個
PIR熱釋電傳感器菲涅爾
電源要求：40mA/DC10-12V
靈敏度：0-7M
防拆開關：A型（常閉）
工作溫度：-15--49度，相對濕度5%-95%（無霜）
安裝高度：2M（最小）-4M（最大）
探測范圍:12m*12m
感應角度：110度
報警燈 1個
工作電壓：12V
額定電流：120mA
閃動次數：90/分鐘
8、門禁實訓區
★至少包含但不限于門禁讀卡器、指紋識別（開源模塊，拒絕市面上集成的門禁一體機）、電磁鎖等。
門禁讀卡器 1套
工作頻率：13.56Mhz 感應距離：3-7cm
接口：RS485
工作電壓：DC5~16V 工作電流：< 50mA
讀卡速度：< 0.2秒讀卡間隔：< 05秒
電磁鎖 1套
工作電壓：12V
額定電流：600mA
消耗功率：7.5W
插銷伸縮長度：10mm
開鎖時間：1S
指紋識別模塊 1套
供電電壓：DC 3.6~6.0V
工作電流：<120mA
峰值電流：<150mA
指紋圖像錄入時間：＜1.0秒
窗口面積： 14 ╳18 mm
匹配方式：
比對方式（1:1）
搜索方式（1:N）
特征文件：256字節
模板文件：512字節162/枚
安全等級：五級（從低到高：1、2、3、4、5）
認假率(FAR)：＜0.001% （安全等級為3時）
拒真率(FRR)：＜1.0% （安全等級為3時）
搜索時間：＜1.0秒（1:200時，均值）
上位機接口： UART（TTL邏輯電平）
通訊波特率(UART)：(9600╳N)bps
其中N=1～12 （默認值，即）
工作環境：
溫度：-20℃－+50℃
相對濕度：40％RH－85％RH (無凝露)
9、網關實訓區
網關實訓區作為整個實訓操作臺的嵌入式控制核心，使用Cortex-A9網關，搭配ZigBee、WiFi、藍牙等無線模塊。
嵌入式網關1套
主機箱外形：注塑加工外殼，正面僅有電容觸摸屏，不暴露任何電子元器件和電路板，側面具有實驗操作所需的各種接口。
開孔大?。?寸電容屏，分辨率1024×600
★CPU：Cortex-A9內核S5P4418芯片，主頻 1.6GHZ
內存：1GB DDR3內存
Flash：8GB EMMC
網絡接入：內置WIFI接口、10/100M以太網接口
硬件接口：4路RS232接口、1路USB Device接口、2路USB Host接口、1路SD/MMC接口、1路音頻輸出接口
通訊模塊：ZigBee協調器、WiFi協調器、藍牙協調器
防護等級：IP65（前面板）
操作系統：Android 4.4.2
軟件支持：Flash掉電保護功能；支持JAVA、QT、C#編程開發。
無線路由器1個
傳輸速率：300M
10、農業環境監控實訓區
★至少包含但不限于LED指示燈組、震動傳感器、雨滴傳感器、光敏傳感器、溫濕度傳感器、直流風扇等。
LED指示燈 1組
四個12V LED指示燈
震動傳感器 1個
產品規格：9.0*9.15mm
極寬的震動偵測范圍
無方向限制
雨滴傳感器 1個
大面積雨滴檢測板 5.4*4.0 MM
可調節靈敏度，開關量輸出
光敏傳感器 1個
靈敏度：8MS反應
阻值：1M
溫濕度傳感器 1個
工作電壓：5V
濕度檢測范圍：20-90%RH
溫度檢測范圍：-40℃~123.8℃誤差±0.5℃
測濕精度為0-100%RH誤差±4.5%RH
溫度在-10~+85℃的情況下,精度為0.5℃
溫濕度檢測模配有RS485接口
直流風扇 1個
風扇采用流體軸承
電壓：12V
電流：0.09A
11、家用電源實訓區
★至少包含但不限于空氣開關、智能調光燈、智能調光面板、智能開關插座、智能電表等。
空氣開關 1個
交流50-60HZ
額定電壓400V
額定電流60A的線路中過載
短路保護功能
智能調光燈 1個
2位電容觸摸按鍵調光燈
通過ZigBee無線智能調光模塊控制
智能調光面板 1個
★采用電容式觸摸，86型調光面板式
★同時內部自帶zigbee模塊和電源模塊
可實現遠程無線調光。
工作頻率：2.4GHz
無線速率：250Kbps
無線功率：≤10dBm
智能開關插座 1個
采用86型面板式智能插座
★內部自帶zigbee模塊和電源模塊
可實現遠程無線控制智能插座的開關狀態。
插座：標準市電3口插座
工作頻率：2.4GHz
無線速率：250Kbps
無線功率：≤10dBm
智能電表 1個
采用面板式智能電表86型面板
額定電壓：市電220VAC/50Hz
額定電流：16A
計量精度：1級
執行標準：GB2099 GB1002
銅件材料：磷銅
外殼材料：前面板，工程塑料；后蓋，PA66
工作溫度：-10—60℃；
存儲溫度：≤85%RH
12、RFID貨柜實訓區
★至少包含但不限于貨架多路高頻讀寫器、平板天線、模擬貨架、貨品標簽、電子價標等。
貨架多路高頻讀寫器 1臺
13.56M讀寫器，讀寫距離不少于3cm；
讀卡性能支持： ISO14443A 協議標準、
支持所有符合 ISO14443B 協議標準。
支持上述協議的無線IC卡各一張；
采用RC632射頻芯片實驗?zāi)K
讀寫距離：2-15cm
供電方式：12V
開關特性:8W（最大開關選擇頻率下功率）
★8個BNC-F標準輸出插頭，通過地址觸發選擇天線；
配套黑色有機玻璃罩
平板天線(4個):
13.56MHz 印制電路板天線
模擬貨架（4個）:
有機玻璃板設計，多個倉位
貨品標簽（4個）:
13.56MHz 14443 A 卡
電子價標（4個）：
★4個價標顯示數碼管顯示模塊
可實時顯示貨物的種類和單價
13、智能交通實訓區
★至少包含但不限于十字路口交通燈、數碼管相位倒計時顯示、ETC收費閘機模擬等。
十字路口交通燈1套
12個LED模擬十字路口交通燈
2個兩位數碼管顯示南北向當前相位倒計時
2個兩位數碼管顯示東西向當前相位倒計時
可設置南北向、東西向綠燈與黃燈點亮?xí)r間
ETC收費閘機模擬 1套
使用電壓: 4.8~6.0V
速度: 0.12sec/60o (無負載)
扭力: 0.4kg. Cm
工作電流: 100mA
靜態電流: 1mA
死區寬度: 10uses
超高頻讀卡器 1臺
主控模塊選擇LPC2132為控制芯片
915M的混頻器、高頻衰減器、功放芯片
輸出功率：（1W）0-30DBM，軟件可調
通訊速率：9600波特率
讀寫距離：1-8米
讀卡性能支持：EPCglobal Class1 Gen2
ISO18000-6C協議國際信令標準
配套方形超薄圓極化微型印制天線，增益2dBi
14、擴展功能實訓區
★至少包含但不限于485接口、CAN接口、4-20mA接口、0-10V接口、 232串口接口、繼電器接口、擴展I/O接口、擴展電源接口等。
為讓提高設備的二次開發性和學生的拓展性
需具備常用的擴展接口，使學生可自由接入傳感器和控制器
485接口×1 CAN接口×1
4-20mA接口×1 0-10V接口×1
232串口接口×1 繼電器接口×2
擴展I/O接口×2 擴展電源接口×16
預留香蕉頭×16
15、配套仿真器
CC3000仿真器 1套
與上位機通訊采用USB接口；
可以仿真CC2530，CC2540等處理器；
配備JTAG下載線，USB連接線及相關驅動；
支持軟件：SmartRF Studio，SmartRF Flash Programmer，IEEE Address Programmer，PacketSniffer，PurePathWireless，IAR for 8051多個版本(包含z-stack協議棧所使用的8.10)等；
支持操作系統：WINXP，WIN7 32/64bit；
支持芯片概覽：TI 帶8051內核的CC全系列芯片以及多個收發器；
ST-LINK V2 STM32燒寫器 1套
支持全系列STM32 SWD 4線接口調試,接口定義直接標注外殼上
支持全系列STM8 SWIM下載調試
支持固件自動升級
增加5V電源輸出,輸出I/O口均有保護
接口使用.54間距簡易牛角座,配用杜邦線,可以應對不同目標板線序,靈活接線
U盤鋁合金外殼保護主板
16、物聯網軟件開發資料
ZigBee無線傳感器網絡模塊，Android系統下對傳感器節點的數據采集和對控制器節點的控制，以及傳感器與控制器的關聯應用。
Android后臺支持C/S、B/S架構，提供服務器端與手機客戶端的應用程序,手機端演示程序,查看和控制功能。
本文鏈接：http://www.hdvdr.comhttp://www.hdvdr.com/product/1082.html
文章來源：www.hdvdr.com??? ?編輯：中人教儀廠??? ?時間：2019-09-02 16:13
常見問題：
1、如果我要購買物聯網實訓教學平臺、物聯網應用開發設計實驗臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的物聯網實訓教學平臺、物聯網應用開發設計實驗臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開物聯網實訓教學平臺、物聯網應用開發設計實驗臺的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
* 表示必填采購：物聯網實訓教學平臺
實驗臺
- 電梯扶梯實訓
- 智能樓宇實訓
- 制冷制熱實訓
- 機械原理實訓
- 機械陳列柜
- 機械設計實訓
- 中央空調實訓
- 家電實訓
- 變頻調速實訓
- 數控車床實訓
- 數控銑床實訓
- 機電一體化實訓
- 電工電子電拖實訓
- 電氣綜合實訓
- 液壓氣動實訓
聯系中人教儀廠
最新訊息
- 曲柄滑塊、導桿、凸輪組
- 機械系統綜合實訓裝置
- 軸系結構設計實驗箱
- 機械運動創新方案拼裝實
- 機械設備組裝與維修實訓
- 空間機構創新組合及虛擬
- 平面機構運動設計分析與
- 鋁合金模具拆裝模型
- 車刀量角儀
- 平面機構運動方案創新設
- 組合式軸系結構設計實驗
- 機械傳動創意性能實訓裝
Copyright 2017 上海中人科教設備制造有限公司 版權所有
地址：上海市松江區工業園區
地址：上海市松江區工業園區
滬ICP備15019043號
客服熱線：021-66581511 QQ：3523637530
郵箱：3523637530@qq.com
