制冷與空調系統實訓考核裝置
制冷與空調系統實訓考核裝置,制冷技術實訓考核裝置包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等 ...
中人教儀廠是專業生產制冷與空調系統實訓考核裝置，制冷技術實訓考核裝置及配件的廠家,生產的制冷與空調系統實訓考核裝置，制冷技術實訓考核裝置品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p> 常見問題： 1、如果我要購買制冷與空調系統實訓考核裝置、制冷技術實訓考核裝置，是否有安裝、培訓服務呢？ 答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。 2、你們的制冷與空調系統實訓考核裝置、制冷技術實訓考核裝置是否能開增值稅專用發票？ 答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開制冷與空調系統實訓考核裝置、制冷技術實訓考核裝置的發票，您需要提供開票資料。 3、你們的產品都是自己生產的嗎？都有什么產品資質？ 答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文關鍵詞：制冷與空調系統實訓考核裝置

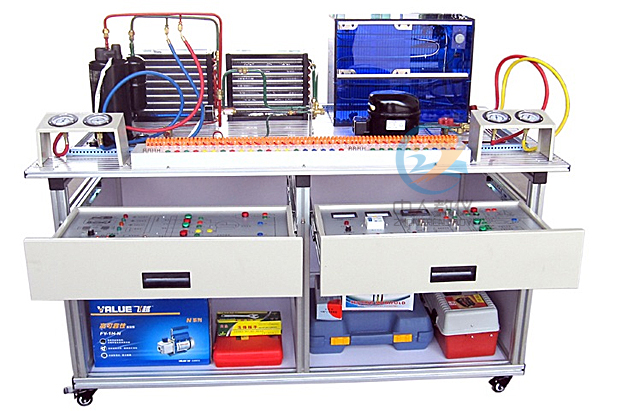

ZRJYD-02H制冷與空調系統實訓考核裝置
一、技術性能:
1.輸入電源：單相三線 220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤1.5kVA
4.安全保護：具有漏電壓、漏電流保護，安全符合國家標準
二、系統結構與組成
1.制冷技術實訓考核裝置采用模塊化設計，由導軌式鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。
2.導軌式鋁合金安裝平臺由標準規格的鋁合金工業型材組成，作為學生操作訓練的平臺，上面安裝有空調系統部件和冰箱系統部件。
3.空調系統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
4.電冰箱系統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、溫控器、干燥過濾器等。
5.電氣控制系統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控制模塊、冰箱電子溫控控制模塊、冰箱智能溫控控制模塊。
6.電源及儀表模塊：
單相三線制220V交流電源供電。交流電壓表1只，測量范圍：０～250V；交流電流表1只，測量范圍０～5A，用于測量系統啟動電流及監測系統正常工作電流。
7.制冷系統壓力檢測單元：
提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力。
8.電流型漏電保護裝置1套
漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
三、系統基本配置
1.鋁型材實訓平臺:長×寬×高為1500mm×800mm×800mm鋁型材實訓平臺2.空調系統模塊:每套含旋轉式壓縮機、室內熱交換器、室外熱交換器、四通換向閥、節流裝置、視液鏡、空調閥等器件
3.冰箱系統模塊:每套含活塞式壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等器件
4.電源及儀表模塊:AC220V電源供電，交流電壓表0～130V、交流電流表0～5A
5.冰箱電子溫控電氣控制模塊:提供東芝GR-204E電子溫度控制模塊，可控制直冷式雙門電冰箱
6.冰箱智能溫控電氣控制模塊:單片機控制、液晶顯示、雙溫控；具有速凍功能、智能控溫
7.空調電氣控制模塊:提供空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能
8.變頻空調原理實訓仿真軟件：
1）分體空調制冷狀態系統流程演示。
2）分體空調制熱狀態系統流程演示。
3）四通換向閥結構及工作原理演示。
4）壓縮機結構及工作原理。
5）演空調控制電路工作原理演示。
6）渦旋式壓縮機工作原理演示。
7）制冷系統結構組成及說明動態演示
四、配置清單：
序號
名稱
主要部件、器件及規格
數量
1
實訓平臺
鋁型材實訓平臺
長×寬×高為1500mm×800mm×1400mm
1臺
2
空調系統模塊
包含旋轉式壓縮機、室內熱交換器、室外熱交換器、四通換向閥、節流裝置、視液鏡、空調閥等
1套
3
冰箱系統模塊
包含活塞式壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等
1套
4
電源及儀表模塊
AC220V電源，交流電壓表0～250V、交流電流表0～5A
1套
5
冰箱電子溫控電氣控制模塊
電子溫度控制模塊，可控制直冷式雙門電冰箱
1套
6
冰箱智能溫控電氣控制模塊
單片機控制、液晶顯示、雙溫控；具有速凍功能、智能控溫
1套
7
空調電氣控制模塊
空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能
1套
8
便攜式焊炬
2升手提式焊炬
1套
9
旋片式真空泵
TW-1A
1臺
10
脹管擴孔器
CT－2000
1把
11
割刀
CT-274
1把
12
雙表閥
CT-536GF/S
1套
13
加液管
CT-336（螺紋頂針）
1套
14
轉接頭
外英內公
3個
15
彎管器
CT-368-90°適用于1/4″、5/16″、3/8″的銅管
1套
16
工具
活動扳手（2把）、內六角扳手、3M卷尺
1套
17
導線
高可靠護套結構手槍插連接線
1套
18
導線架
移動式
1臺
19
使用手冊
1本
