樓宇智能化工程實訓系統

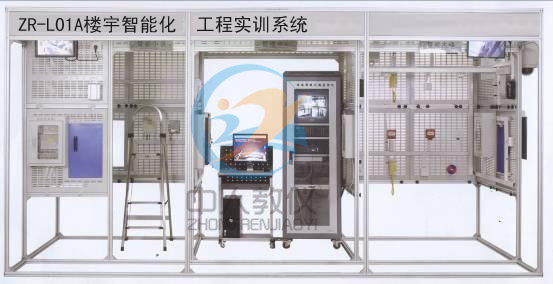

ZR-L01A樓宇智能化工程實訓系統智能樓宇實訓設備設計了雙層結構，墻體內部設有預埋管道，可實現綜合布線系統的穿管布線和橋架布線等工程訓練。 ...
訂購熱線：021-66581511
推薦產品
中人教儀廠是專業生產樓宇智能化工程實訓系統，智能樓宇實訓設備及配件的廠家,生產的樓宇智能化工程實訓系統，智能樓宇實訓設備品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?hù)。
本文關鍵詞：樓宇智能化工程實訓系統
一、ZR-L01A樓宇智能化工程實訓系統,智能樓宇實訓設備以工作過程導向，工學結合的模式規劃教學活動，完成以下任務
1.可視對講門禁系統安裝、接線和調試項目
△系統部件安裝任務
單元門口主機、室外呼叫模塊、室內可視對講模塊、非可視對講模塊、聯網器和管理中心機等主要器件的選擇、檢測，并將上述器件安裝到對應區域的合理位置。△系統接線任務
完成可視對講門禁系統的線路鋪設和連接。△系統調試任務
設置可視對講門禁系統器件的相關參數，完成室外主機地址設置、室內分機地址設置、ID卡分配與注冊、管理中心機設置等，實現室外主機呼叫室內分機、室內分機呼叫管理中心機、室外主機呼叫管理中心機、密碼開鎖、室內分機主動開鎖、刷卡開鎖、可視對講軟件記錄、處理開門、報警信息等功能。2.安防系統安裝、接線和調試項目
△系統部件安裝任務
家用緊急求助按鈕、可燃?xì)怏w探測器、紅外對射報警器、聲光報警器、紅外探測器、門磁等安防探測器的選擇、檢測，并將上述器件安裝到對應區域的合理位置。△系統接線任務
安防探測器和報警主機、視頻監控系統之間的線路鋪設和連接。△系統調試任務
安防探測器和報警器、視頻監控之間聯動的參數設置、聯動編程。3.消防聯動系統安裝、接線、調試、編程和運行項目
△系統部件安裝任務
智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、可燃?xì)怏w探測器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。△系統接線任務
完成消防聯動系統的線路鋪設和連接。△系統調試、編程和運行任務
通過系統模塊的參數設置和聯動編程，實現消火栓泵、排煙機、聲光報警器。4.綜合布線系統安裝、布線、接線、調試、編程和運行項目
△系統部件安裝任務
RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、路由器、墻柜、電話機、RJ11水晶頭、RJ45水晶頭等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。△系統布線、接線任務
完成綜合布線系統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連結（端接）。△系統調試、編程和運行任務
通過系統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。5.視頻監控系統安裝、接線和編程、調試項目
△系統部件安裝任務
高速球云臺攝像機、彩色半球攝像機、黑白半球攝像機、矩陣主機、彩色監視器、硬盤錄像機等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。△系統接線任務
完成視頻監控系統的線路鋪設和連接。△系統編程、調試任務
通過系統模塊的參數設置和編程，實現監視器的視頻監控和畫面切換，高速球型云臺旋轉、聚焦動作控制和報警聯動錄像。

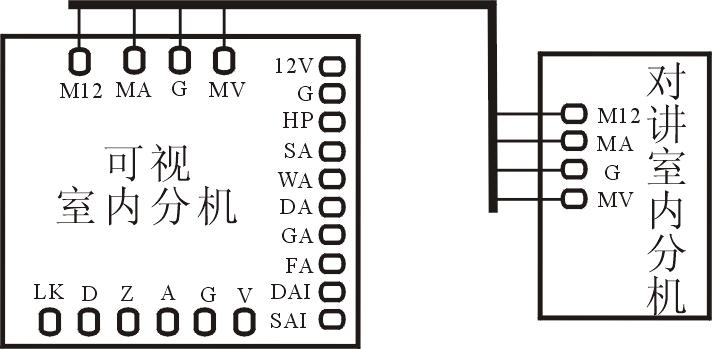

（圖1，室內分機與門前機的接線）
二、通過項目任務實施，樓宇智能化工程實訓系統,智能樓宇實訓設備可考察的職業能力
1.智能建筑的結構設計能力2.樓宇自動化工程設計能力
3.消防報警系統設計、安裝施工與調試能力
4.安防監控系統設計、安裝與調試能力
5.對講門禁系統設計、安裝與調試能力
6.綜合布線系統施工能力
7.智能建筑系統故障診斷與調試能力
8.DDC的接線、編程和調試能力
9.監控軟件組態、通訊和運行能力

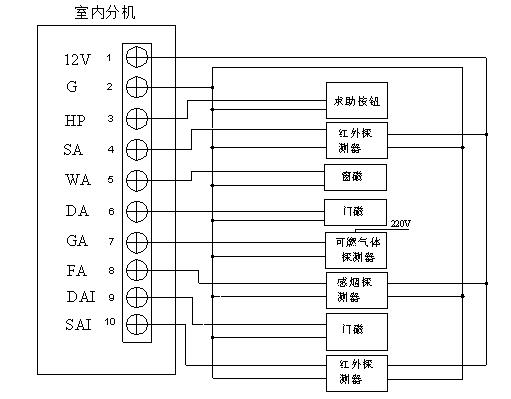

（圖2，室內分機與報警傳感器接線示意圖）
三、樓宇智能化工程實訓系統,智能樓宇實訓設備概述
樓宇智能化工程實訓系統,智能樓宇實訓設備在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁、安防、視頻監控、消防、綜合布線和DDC控制六個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養、交流溝通能力等。

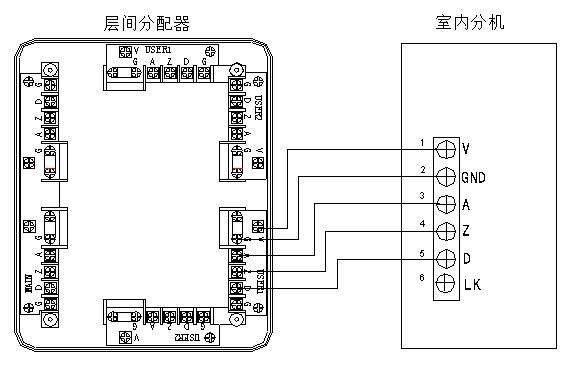

（圖3，室內分機與層間分配器接線示意圖）
四、樓宇智能化工程實訓系統,智能樓宇實訓設備技術性能
1.輸入電源：?jiǎn)蜗嗳€(xiàn)～220V±10% 50Hz2.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔≤4000m
3.裝置容量：≤1kVA
4.外形尺寸：4660mm×2220mm×2300mm。
5.安全保護：具有漏電壓、漏電流保護，安全符合國家標準
6：樓宇智能化工程實訓系統,智能樓宇實訓設備基本配置：
（1）DDC控制系統：HW5201、HW5208、DC24V/5A24V繼電器 / 1套
（2）電腦桌：600mm×600mm×800mm（長×寬×高）/ 1臺
（3）鋼凳： Φ300mm×450mm（圓×高）/ 1把
（4）鋁人字梯 ： 900mm×250mm×1200mm（長×寬×高） / 2把
（5）工程塑料卡件：20mm×10mm×11mm（長×寬×高） / 500個
（6）安裝布線網孔板 ：
780mm×750mm / 26塊
710mm×390mm / 1塊
1500mm×260mm / 3塊
1500mm×500mm / 3塊
1500mm×400mm / 1塊
（7）總電源箱 ：空氣開關 / 1套
（8）安防控制系統： AC24V、DC12V/5A、DC18V/1.5A / 1套
（9）消防控制系統： DC24V/2A、24V繼電器 / 1套

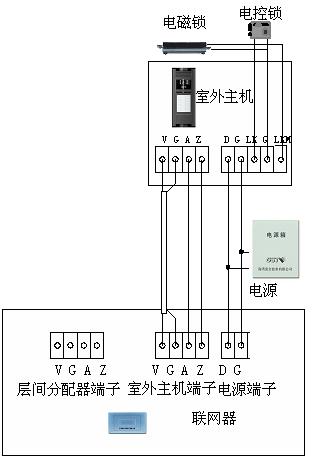

（圖 4，接線圖）
五、樓宇智能化工程實訓系統,智能樓宇實訓設備配置清單
1、設備框架
| 序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
| 1 | 模型框架 | 312cm×158cm×250cm（長×寬×高） | 1 | 臺 |
| 2 | 計算機移動推車 | 600mm×600mm×800mm（長×寬×高） | 1 | 臺 |
| 3 | 方鋼凳子 | 300mm×450mm | 1 | 把 |
| 4 | 鋁人字梯 | 900mm×250mm×1200mm（長×寬×高） | 1 | 把 |
| 5 | 膨脹尼龍 | 20mm×10mm×11mm（長×寬×高） | 300 | 個 |
| 6 | 耗材 | 各類線材及緊固件等 | 1 | 批 |
2、對講門禁及室內安防系統：
| 序號 | 器材名稱 | 技術參數 | 數量 | 單位 |
| 1 | 彩色可視室外主機 |
WJ350-18B攝像頭：1/3”CCD攝像頭 攝像頭工作電流：230mA±20mA 掃描頻率：15625Hz 50Hz 頻率響應：300 ~3400Hz ±3db 工作溫度：-40℃～+50℃ 安裝尺寸：345X130X40（mm） 安裝方式：鐵門安裝或墻體埋入 |
1 | 臺 |
| 2 | 普通壁掛室內分機 |
WJ18-12B工作電壓：5VDC 待機功率：0.36W 最大功率：12W 音頻輸出不失真功率：>5mW 音頻信噪比：>=50dB 工作溫度：-10℃～+50℃ 安裝方式：壁掛式安裝 |
1 | 臺 |
| 3 | 主機.安裝盒 | 與主機配套 | 1 | 只 |
| 4 | 管理中心機 |
WJDN-01系統總線：5線+視頻線 視頻信號：1Vp_p 75Ω 音頻輸出不失真功率：>5Mw 頻率響應：300~3400Hz±3db 工作電壓：DC15V±10% 工作電流：< 500 mA 工作溫度：-10℃～+50℃ 工作濕度：50%～95% |
1 | 臺 |
| 5 | 聯網器 |
工作電壓：DC12V 工作電流：20mA 傳輸距離：200m 產品型號：LWHZHQ 外觀尺寸：86X86X35(mm |
1 | 只 |
| 6 | 層間分配器（4分支） |
配接分機：1-4臺分機 工作電壓：DC12V 工作電流：30mA 傳輸距離：200m 產品型號：LWJMQ 外觀尺寸：86X86X35(mm) |
1 | 只 |
| 7 | 非接觸卡 | 通用 | 1 | 張 |
| 8 | 彩色可視室內分機 |
顯示器：4/黑白 3.5、4/彩色 工作電壓：18VDC 待機功率：0.36W 最大功率：13W 清 晰 度：橫向380線 縱向450線 音頻輸出不失真功率：>5mW 頻率響應：300 ~3400Hz ±3db 底部旋鈕調整：亮度、對比度/彩色 安裝方式：壁掛式安裝 |
1 | 臺 |
| 序號 | 器材名稱 | 技術參數 | 數量 | 單位 |
| 1 | 高速球攝像機 |
采用27倍1/3'SONY CCD 480線高清晰一體化攝像機； 室內監控全角度，無盲點，集美觀大方，精巧，智能，便于安裝布線等優點于一體； 云臺旋轉：水平360°旋轉，上下-10°～90°旋轉，支持連續監視； 旋轉角度根據所見環境，自動調整鏡頭聚焦，自動調整成像白平衡； 內置全屏OSD屏幕菜單，兼容多種云臺控制協議，波特率可調； 水平360°轉動，精密步進電機驅動，運行平穩，定位精確； 27倍變焦鏡頭，可根據監控距離，實現1-150米高清監控； 6寸球機尺寸，流體大氣外觀設計 夜視超低照度0.01LUX 高有效成像分辨率：795*596 |
1 | 只 |
| 2 | 彩色半球攝像機 |
安衛視AWS-3031S-V參數表 成像器件： SONY CCD+2040 像素： PAL:725(H)X582(V) NTSC:768(H)X492(V) 信號制式： PAL/NTSC 水平解析度： 700線 最低照度： 紅外開啟時 0Lux 紅外距離： 可視距離5-25米 標配鏡頭: 默認3.6mm固定鏡頭 （3.6mm/6mm可選） 背光補償： 自動 電子快門： 1/60~1/10.000Sec1/50~1/10.000Sec 自動增益補償： 自動 白平衡： 自動 信噪比： 大于48Db (AGC off) 伽馬校正： >0.45 工作溫度： -10℃~+50℃RH95％Ma小 同步方式： 內同步 視頻輸出幅度： 1.0Vp-p (75Ω, composite) 功耗： DC12V,≤2A |
1 | 只 |
| 3 | 紅外夜視監控?cái)z像機 |
安衛視AWS-3061M參數表 成像器件： 1/4 CMOS 像素： PAL:725(H)X582(V)NTSC:768(H)X492(V) 信號制式： PAL/NTSC 水平解析度： 420TV Lines 最低照度： 紅外開啟時 0Lux 紅外距離： 臺灣鼎元LED紅外燈36顆 可視距離5-50米 標配鏡頭: 默認3.6mm固定鏡頭（3.6mm/6mm/8mm/12mm可選） 背光補償： 自動 電子快門： 1/60~1/10.000Sec1/50~1/10.000Sec 自動增益補償： 自動 白平衡： 自動 信噪比： 大于48Db (AGC off) 伽馬校正： >0.45 工作溫度： -10℃~+50℃RH95％Ma小 同步方式： 內同步 視頻輸出幅度： 1.0Vp-p (75Ω, composite) 功耗： DC12V,≤2A |
1 | 只 |
| 4 | 一體化攝像機 |
成像器件 1/3 SONY 像素 PAL:512(H)×582(V) NTSC:512(H)×492(V) 信號制式 NTSC/PAL 水平解析度 480TV Line 最低照度 1.0Lux/F1.2 鏡頭安裝方式 C/CS 背光補嘗 開啟/關閉(可選) 自動增益補償 自動 光圈驅動方式 VIDEO/DC 鏡像功能 —— 白 平 衡 自動 電子快門 1/50(1/60)～1/100.000sec 信 噪 比 >48dB 伽瑪校正 ＜0.45 工作溫度 -20°C～50°C 同步方式 內同步 視頻輸出幅度 1.0Vp-p/75Ω 所需電源 DC12V.＜250mA/AC24V.220mA/AC220V.110mA 尺寸 60(W)x50(H)x130(D) |
1 | 只 |
| 5 | 監視器 | TCL監視器 14寸普平彩色監視器 MC14 | 1 | 臺 |
| 6 | 17寸液晶監視器 |
※ 尺寸： 17" TFT-LCD 顯示模式： 4:3 分 辨 率： 1280×1024 亮 度： 450 cd/m² 對 比 度： 600:1 可視角度： 175° 采用防干擾金屬外殼，無輻射； ※ 外置電源，能耗低，超靜音冷卻風扇設計，整機壽命更長； ※ 高對比度、高亮度，可視角度寬闊，穩定性好； ※ 具有VGA狀態圖像重顯率自動調整功能； ※ 3D圖像處理，層次分明，色彩鮮艷； ※ 具有畫中畫功能，16.7M色，畫面更自然； ※ 5ms響應時間，顯示高速運動圖像才能真正無拖尾； ※ 175度超寬視角設計，從各個角度均可觀看清晰圖像； ※ 獨特的箭形液晶灌裝技術S-PVA技術，4:3顯示比例； ※ 專業的信號輸入接口，齊全的信號輸入通道； ※ 各單元背光源亮度衰減一致，色彩、亮度自然可以長久保持一致 |
1 | 臺 |
| 7 | 8路高清采集卡 |
視頻輸入/輸出 8路BNC輸入 / 電腦顯示 音頻輸入/輸出 無 圖像壓縮格式 H.264全實時/MPEG-4（四路全實時，八路準實時） 監視質量 PAL:704*576（D1）/ NTSC:720*480（D1） 回放質量 PAL:352*288（CIF）/ NTSC:352*240（CIF） 本地回放/顯示 1-8路同時回放，可顯示1,4,8畫面 信號系統 默認PAL制式（可調NTSC制式） 支持顯示器分辨率 默認顯示器分辨率：1024*768 錄像方式 JAVA/GPRS手動、定時、移動偵測 錄像查詢 時間檢索、事件檢索、通道檢索、日志檢索 錄像速度 PAL:25幀/秒（可調）NTSC:30幀/秒（可調） 錄像保存 本機硬盤、網絡 主板支持 支持848，865，945，965全系列主流主板 |
1 | 臺 |
| 8 | 鋁合金人字梯 | 寬踏板/高度900 | 1 | 臺 |
4、室內安防與周界防范系統：
| 序號 | 器材名稱 | 數量 | 單位 | |
| 1 | 震動探測器 |
電磁靈敏度: 兼容性：優于EN 50130-4標準 高頻抗擾度1MHz至2GHz臨界頻率范圍內，場強大于40V/m(EN 61000-4-3):時，不觸發報警，也無需設置。 功能測試: 測試電壓：低壓<1.5VDC 高壓>3.5VDC 測試持續時間（包括測試發送器ISN-GMX-S1）：≤4秒 |
1 | 只 |
| 2 | 玻璃破碎探測器 |
數字處理器：12/8 bits 8MHz 靈敏度：連續可調 保護范圍：最高靈敏度為11米距離 安裝位置：天花或墻壁,接近或面對玻璃窗 抗干擾：抗無線電及電磁波 玻璃窗大?。喝魏未笮〔Ａ?br /> 警報指示：紅色LED亮保持4秒 |
1 | 只 |
| 3 | 感溫探測器 |
報警溫度：80℃可選擇 工作電壓：12V 工作電流：靜電電流小于10ua報警工作電流10－30ma 相對濕度：10~95% 報警音量：10英尺處為95分貝 安裝高度：5米以下 報警輸出： 有線方式：現場聲光報警 / 有無輸出，報警排除自動斷開 無線方式：報警發射頻率 F ： 315M/433M 無線發射距離（屏蔽距離）： 50M ，可定制。 |
1 | 只 |
| 4 | 煙霧探測器 |
光電探測方式 采用光學迷宮 數字電路，采用CMOS微處理器 聯網輸出方式 具有手動測試，手動復位功能 單面PCB工藝 金屬屏蔽罩，抗高頻干擾 |
1 | 只 |
| 5 | 可燃?xì)怏w探測器 |
MCU控制，可靠性強 高穩定性、長壽命 采用低功耗傳感器 壁掛式安裝 單獨報警，聯網報警可選 警情排除自動復位 |
1 | 只 |
| 6 | 紅外探測器 |
工作電壓： DC12V（DC9V-DC15V）電流16mA 報警輸出 : DC28V,125MA,3W 防拆輸出： 常閉式繼電器，DC28V，125mA 工作溫度： 負50度至50度 防射頻干擾（RFI）： 在26-1000兆赫茲的頻率范圍內，干擾強度為30伏/米時 抗白光干擾: 大于等于30 000 Lux at ± 5° 微波頻率: 10.525KHz 外型尺寸： 95mm*57mm*38mm 符合標準: 3C(2004031901000037) UL (CE-EMC) |
1 | 只 |
| 7 | 門磁 | 防火ABS阻燃外殼，連接方式：常開或常閉 | 1 | 對 |
| 8 | 紅外對射探測器 | 采用雙光束紅外傳感器配合平面投射鏡片實現室外60米，室內90米的接收距離。探測器角度調整靈活：可垂直調節±24°.水平調節90°防射頻干擾:在25-950兆赫茲頻率范圍內,干擾強度為50V/米時,不會引起報警和系統重置.外殼采用高強度聚丙烯外殼,尺寸:17.1厘米X8.2厘米X8.7厘米 | 1 | 對 |
| 9 | 聲光報警器 | 壓電警號，防火ABS阻燃外殼，紅色或藍色可選；聲壓(VDC)：110±3，毛重：14.5，數量：100，包裝尺寸：580*240*450。 | 2 | 只 |
| 10 | 報警按鈕 |
防爆形式：隔爆型 防爆標志：ExdⅡCT6 進線口徑：M22×1.5 重量：I型：1kg；II型：1.1 kg |
2 | 只 |
| 11 | 紅外幕簾探測器 |
工作電壓：DC9-16V、靜態電流：≤20mA（DC12V時）、安裝方式：壁掛或吸頂、安裝高度：3m左右、探測角度：15°、探測距離：7m 探測范圍：6*0.7m（安裝高度在3.6m時）、報警輸出：常閉、防拆開關：常閉、尺寸：87*50*30mm |
1 | 只 |
| 12 | 報警主機 | 總線式大型248防區報警控制主機 | 1 | 臺 |
5、綜合布線系統：
| 序號 | 器材名稱 | 技術參數 | 數量 | 單位 | |
| 1 | 標準網絡機柜 | 2米 | 1 | 個 | |
| 2 | RJ45配線架 | 24口機架式 | 2 | 個 | |
| 3 | 以太網交換機 | 24口 | 2 | 臺 | |
| 4個 | 電話程控交換機 | 8口 | 1 | 臺 | |
| 5 | 110電話配線架 | 機架式 | 2 | 個 | |
| 6 | 單口底盒、面板 | 86 | 20 | 個 | |
| 7 | 電話模塊 | 語音 | 10 | 套 | |
| 8 | 網絡模塊 | 超五類 | 10 | 套 | |
| 9 | 路由器 | TL-WR700N | 1 | 臺 | |
| 10 | 墻柜 | 4U | 1 | 個 | |
| 11 | 電話機 | 2 | 臺 | ||
| 12 | RJ11水晶頭 | 100 | 個 | ||
| 13 | RJ45水晶頭 | 100 | 個 |
6、消防報警系統：
| 序號 | 器材名稱 | 技術參數 | 數量 | 單位 | |
| 1 | 火災報警控制器 | GST-200 | 1套 | 套 | |
| 2 | 點型感煙火災探測器 | G3 | 1只 | 只 | |
| 3 | 點型感溫火災探測器 | G3N | 2只 | 只 | |
| 4 | 探測器通用底座 | DZ-02 | 3只 | 只 | |
| 5 | 手動報警按鈕 | GST-9122 | 1只 | 只 | |
| 6 | 聲光報警器 | 100B | 1只 | 只 | |
| 7 | 隔離模塊 | 8313 | 1只 | 只 | |
| 8 | 輸入模塊 | 8300 | 2只 | 只 | |
| 9 | 輸出模塊 | 8301 | 1只 | 只 | |
| 10 | 電子編碼器 | BMQ-2 | 1只 | 只 | |
| 11 | 火災顯示盤 | ZF-101 | 1只 | 只 |
7、智能供配電照明系統
| NO | 器材名稱 | 型號 | 品牌/廠家 | 數 量 |
| 1 | 照明配電箱 | 中人教儀 | 1 | |
| 2 | 單聯開關 | A86K11-10BN | 1 | |
| 3 | 雙聯開關 | A86K22-10BN | 1 | |
| 4 | 觸摸延時開關 | A86KTCY100N | 1 | |
| 5 | 人體感應延時開關 | A86KHY100N |
民揚 |
1 |
| 6 | 大翹板雙路開關 | A86K12-10BN | 1 | |
| 7 | 聲光控延時開關 | A86KSGY100N | 1 | |
| 8 | 空氣開關 | DZ47LE-63 4P/C10 | 1 | |
| 9 | 漏電保護器 | DZ47LE-63 2P/C10 | 1 | |
| 10 | 單相電度表 | DD862a | 西子 | 1 |
| 11 | DDC通用控制模塊 | HW-BA5202 | 青島海灣 | 1 |
| 12 | 鎮流器 | HLDGZHE-M13W | 1 | |
| 13 | 日光燈管 | 10W | 1 | |
| 14 | 開關盒 | 86×86×40(86SM40) | 鴻雁電器 | 5 |
| 15 | 節能燈(螺口） | 220V/5W | 1 | |
| 16 | 磨砂白熾燈泡 | 220V/25W | 佛山 | 1 |
8、耗材配件：
| 序號 | 器材名稱 | 數量 | 單位 |
| 1 | 39×18PVC線槽 | 1 | 根 |
| 2 | BNC視頻接頭 | 10 | 只 |
| 3 | SYV75-3視頻線 | 100 | 米 |
| 4 | 3A保險絲 | 5 | 只 |
| 5 | 號碼管φ3 | 4 | 米 |
| 6 | 號碼管φ4 | 1 | 米 |

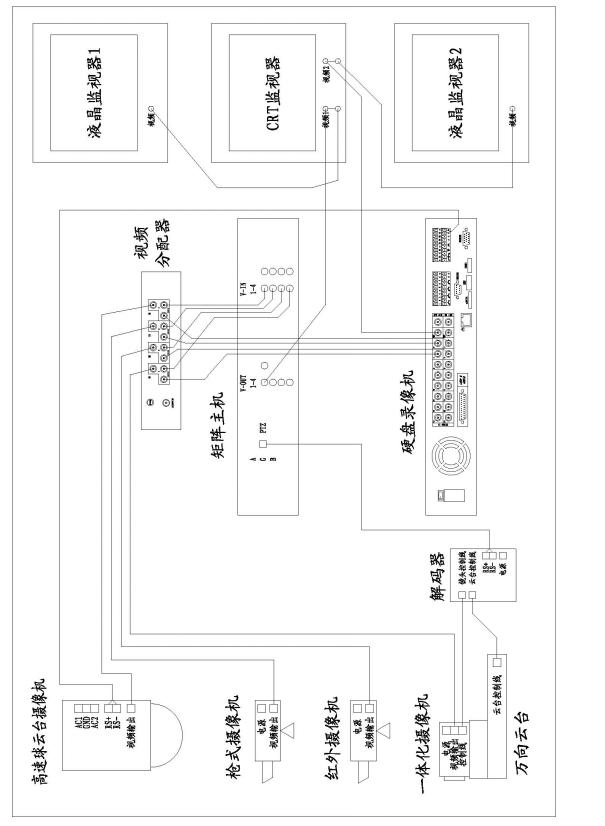

（圖7，攝像機、矩陣、硬盤錄像機和監視器間的連接）
六、樓宇智能化工程實訓系統,智能樓宇實訓設備結構與組成
1.樓宇智能化工程實訓系統,智能樓宇實訓設備，本樓宇實訓裝置采用真實智能建筑模型，包含智能大樓、智能小區、管理中心和樓道等功能區域。2.智能大樓設計了雙層結構，墻體內部設有預埋管道，可實現綜合布線系統的穿管布線和橋架布線等工程訓練，體現了綜合布線工程水平布線和垂直布線結構。
3.樓道和智能小區分別設有單元門和單戶門，可實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
4.管理中心實現智能小區和智能大樓的集中監控和管理，包含了管理中心機、視頻監控臺和消防控制主機等各功能區域的管理設備。
5.在智能大樓、智能小區區域內，可安裝布置消防系統現場設備，真實再現消防系統實際工程情景。
6.在智能大樓、智能小區、管理中心和樓道各區域內，安裝典型監控器材（各類型的高速球云臺攝像機、彩色半球攝像機、黑白半球攝像機等），實現主要出入口和關鍵區域視頻監控。
7.在智能建筑模型周?chē)惭b紅外對射、幕簾探測器實現智能建筑行業的典型周界防范。
8.各功能區域之間采用工程橋架實現系統連接。
本文鏈接：http://www.hdvdr.comhttp://www.hdvdr.com/product/ly1.html
文章來源：www.hdvdr.com??? ?編輯：中人教儀廠??? ?時間：2020-08-07 16:58
常見問題：
1、如果我要購買樓宇智能化工程實訓系統、智能樓宇實訓設備，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的樓宇智能化工程實訓系統、智能樓宇實訓設備是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開樓宇智能化工程實訓系統、智能樓宇實訓設備的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
