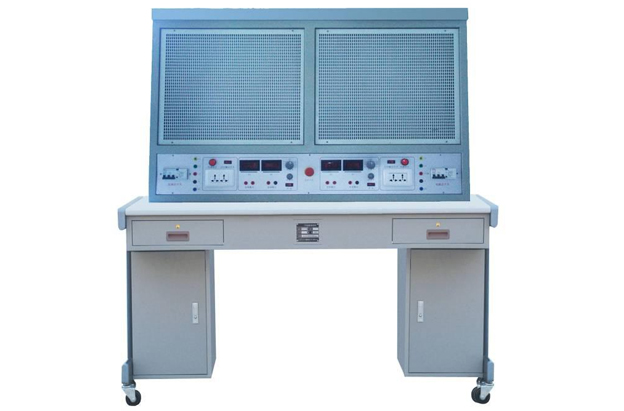

電拖實驗臺
電拖實驗臺,網孔板式電拖技能實訓裝置引進德國職業教育模式,具有結構安全、靈活、規范、可配接不同的電工元器件,咨詢熱線13122891392 ...
中人教儀廠是專業生產電拖實驗臺,網孔板式電拖技能實訓裝置及配件的廠家,生產的電拖實驗臺,網孔板式電拖技能實訓裝置品質過硬,中人品牌在國內已經擁有幾百所院??蛻簟?/p>
網孔板式電拖技能實訓裝置引進德國職業教育模式,具有結構安全、靈活、規范、可配接不同的電工元器件,實現多功能的特點。
主要由實訓桌和網孔板組成。學生通過實訓線路進行元器件的布局安裝,接線全部由學生自行完成,有利于培養學生的動手能力和操作技能。實訓項目自行確定,所選的項目選擇相應的元器件,也可作為電工考證的考核設備。
1、電氣控制線路元器件都裝在網孔板上,操作方便、更換便捷,易擴展功能或開發新實訓;
2、操作臺只需三相四線的交流電源即可投入使用,占地面積小,節約用房、減少基建投資;
3、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者的安全;
4、各電源輸出均有監示及短路保護等功能,各測量儀表也均有可靠的保護功能,使用安全可靠;
5、實訓臺為雙人座,即可以兩個同學同時進行實訓,電源獨立,互不干擾。
1、輸入電壓:三相四線制380V±10% 50HZ
2、工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃)海拔<4000m
3、裝置容量:<3kVA
4、外形尺寸:1600mm×750mm×1650mm
實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表
1、交流儀表
(1)交流電壓表:0~500V帶交流電壓表二只,精度1.0級。
(2)交流電流表:0~5A帶交流電流表二只,精度1.0級,具有超量程報警、指示、切斷總電源等
2、直流電源:
提供220V/0.5A勵磁電源一路。
提供0~230V/2A可調直流電源,并配有直流儀表顯示,精度1.0級
3、網孔板:
每個工位提供一張采用2mm厚不銹鋼板網孔板,尺寸:600mm×700mm,為掛件式,實訓時掛在控制屏的上下兩根方管上,可方便拿下,有利于元件件的安裝和布局。
4、實訓桌:
為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板、結構堅固、造型美觀大方,桌子左右各設有兩個抽屜(帶鎖)。
6、實訓工具套件:
配備常用的數字式萬用表(DT9205)、剝線鉗、尖嘴鉗、斜口鉗、十字螺絲刀、一字螺絲刀、電烙鐵、烙鐵架等工具。
7、實驗凳:
凳面進口PP注塑成型,顏色為灰白色;升降結構為螺桿升降;中管選用直徑50mm,壁厚1.2mm圓管;裝飾套為ABS注塑成型。
8、附件
每個設備應備有實驗指導書、常用實訓工具及安裝、布線所需材料。
9、元器件配置:(每臺配2套)
序號
名稱
數量
規格參數
1
實訓網板
1塊
60*70CM
2
凳子
1只
鋼制ABS面
3
實驗導線
1套
安全型
4
使用說明書
1本
配套
5
交流接觸器及座
4
380V
6
時間繼電器及座
2
380V
7
熱繼電器及座
2
0.72A
8
變壓器
1
BK50
9
電阻
4
50W/100R
10
按鈕開關盒
3
3H
11
端子排
10
3P
12
電容
1
1UF/450V
13
日光燈管
1
10W
14
日光燈座
1
10W
15
啟輝器及啟輝器座
1
配套
16
鎮流器
1
13W
17
燈座
2
螺口
18
墻壁開關及倒順開關
6
86型
19
白熾燈泡
2
15W
20
尖嘴鉗
1
5寸
21
剝線鉗
1
鴨嘴型
22
斜口鉗
1
5寸
23
螺絲刀
4
一字/十字
24
剪刀
1
小
25
180瓦三相異步電動機
1
380V
26
單相電容式電動機
1
35W
27
數字萬用表
1
三位半
28
低壓斷路器
1
DZ47
29
螺旋式保險絲
5
3A
30
直播式保險絲
2
3A
31
C端子導軌
1
40CM
32
行程開關
2
LX19—001
33
行程開關
2
LX22—2
1、照明電路安裝
2、日光燈電路安裝
3、單相電度表安裝
4、聲光控路燈電路安裝
5、觸摸延時路燈電路安裝
6、雙控樓梯燈電路安裝
7、電網過電流自動切換備用電源連接
8、接觸器點動與連續轉動電路連接
9、按鈕聯鎖的正、反轉控制電路連接
10、接觸器聯鎖電動機正、反轉電路連接
11、接觸器和按鈕雙重聯鎖、反轉控制
12、電動機定子繞組串聯電阻啟動控制電路
13、按鈕切換的Y/△啟動按鈕控制電路的連接
14、時間繼電器切換的Y/△啟動控制電路連接
15、電動機半波整流能耗制動控制電路連接
16、電動機全波整流能耗制動控制電路連接
17、電動機反接制動控制電路連接
18、電動機往返行程控制電路連接實訓
19、電動機順序啟動控制電路連接實訓
20、電動機定時轉動運轉控制電路連接實訓
21、按鈕切換的雙速電動機控制電路的連接
22、時間繼電器切換的雙速電動機控制電路連接實訓
23、普通車床控制電路連接
24、CA6140車床電氣控制電路
25、電動葫蘆電氣控制 常見問題: 1、如果我要購買電拖實驗臺、網孔板式電拖技能實訓裝置,是否有安裝、培訓服務呢? 答:我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的,都是提供安裝、培訓服務的。 2、你們的電拖實驗臺、網孔板式電拖技能實訓裝置是否能開增值稅專用發票? 答:可以的,我們是正規企業,并且已經升級到一般納稅人,可以開具增值稅專用發票,如果您需要開電拖實驗臺、網孔板式電拖技能實訓裝置的發票,您需要提供開票資料。 3、你們的產品都是自己生產的嗎?都有什么產品資質? 答:我們公司是專業生產教學設備的企業,完全自主生產,并通過了最新版ISO9001認證,擁有多項專利與著作權。
