高性能中級維修電工實訓考核裝置
高性能中級維修電工實訓考核裝置,中級電工實操技能實訓平臺還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路，咨詢熱線13122891392 ...
訂購熱線：021-66581511
推薦產品
中人教儀廠是專業生產高性能中級維修電工實訓考核裝置，中級電工實操技能實訓平臺及配件的廠家,生產的高性能中級維修電工實訓考核裝置，中級電工實操技能實訓平臺品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：高性能中級維修電工實訓考核裝置

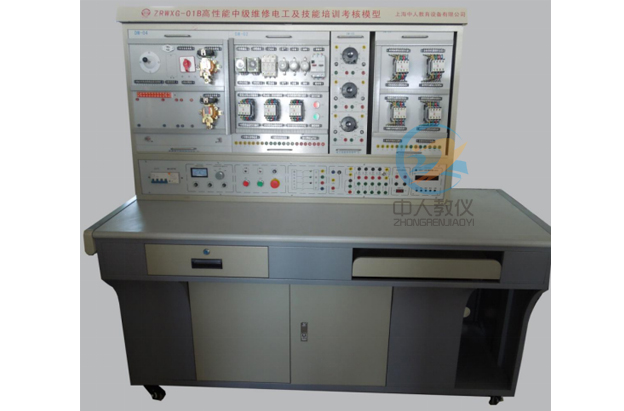

ZRWXG-01B高性能中級維修電工實訓考核裝置
一、技術性能要求
1.中級電工實操技能實訓平臺輸入電壓：三相四線（或三相五線）～380V±10% 50Hz2.工作環境：溫度-10～＋40℃相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5KVA
4.重量：100Kg
5.外形尺寸：1305×805×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
二、裝置基本配置
（一）DW02 電源控制箱主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。（二）主控功能板配備資源
1.三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急?？刂瓢粹o；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數，為學生實訓技能的考核提供一個統一的標準；
4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
（三）實訓桌實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
三、實訓項目
1.三相異步電動機直接啟動控制電路2.三相異步電動機點動控制電路
3.三相異步電動機自鎖控制電路
4.三相異步電動機按鈕聯鎖正反轉控制電路
5.三相異步電動機接觸器聯鎖正反轉控制電路
6.三相異步電動機雙重聯鎖正反轉控制電路
7.三相異步電動機工作臺自動往返控制電路
8.兩臺三相異步電動機順序啟動、順序停轉控制電路
9.三相異步電動機的兩地控制電路
10.接觸器控制的Y-△控制
11.時間繼電器控制的Y-△控制
12.三相異步電動機單向啟動反接制動控制電路
13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15.三相異步電動機正反轉啟動能耗制動控制電路
16.單相鼠籠電動機電容啟動控制電路
17.雙速交流異步電動機手動變速控制電路
18.雙速交流異步電動機自動變速控制電路
19.斷電延時直流能耗制動的Y-△啟動控制電路
20. 三相異步電動機正反轉能耗制動控制線路
21. 三相異步電動機正反轉啟動反接制動控制線路
22. C620型車床電氣控制線路
23. 電動葫蘆電氣控制
24. Y3150滾齒機控制電路
25. 可編程控制器的基本指令操作
26. LED數碼顯示控制
27. 天塔之光控制的模擬
28.十字路口交通燈的模擬
29.機械手動作的模擬
30.四節傳送帶的模擬
31.裝配流水線控制的模擬
32.五相步進電機控制的模擬
33.水塔水位模擬控制模擬
34.液體混合裝置模擬控制的模擬
35.郵件分揀機模擬控制的模擬
36.軋鋼機模擬控制的模擬
37.自動成型機模擬控制
38.自動送料裝車控制的模擬
39.全自動洗衣機控制的模擬
40.電鍍生產線控制的模擬
41.PLC控制的三相異步電動機正反轉控制
42.PLC控制的三相異步電動機Y-△啟動控制
43.PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制
44.PLC控制的三相異步電動機能耗制動控制
45.變頻器功能參數設置與操作
46.變頻器報警與保護功能
47.多段速度選擇變頻調速
48.外部端子點動控制
49.控制電機正反轉運動控制
50.控制電機運行時間操作
51.瞬間停電變頻器參數設定
52.外部電壓變頻調速
53.外部電流變頻調速
54.三相異步電動機的變頻開環調速
55. PLC控制變頻器調速
四、實訓組件配置
維修電工實訓考核組件PLC可編程控制器實訓組件
PLC實訓模塊（16件）
變頻器實訓組件
SC-09編程電纜
編程軟件
網孔實操板
單相電容起動電動機
三相鼠籠異步電動機
電機導軌、光碼測速系統
五、實訓模塊
基本指令練習（三菱主機）LED數碼顯示
天塔之光
十字路口交通燈
機械手
四節傳送帶
裝配流水線
五相步進電機
六、配置清單
| 序號 | 名稱 | 單位 | 數量 | 備注 | |
| 1 | 維修電工實訓考核臺架 | 臺 | 1 |
外形尺寸：1680mm×700mm×1630mm ； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； 實 驗 屏：用于掛置實訓單元掛板 |
|
| 2 | 電氣控制實訓單元掛箱及電機 | 塊 | 1 | DW-05 | 電工技能實訓組件（五） |
| 塊 | 1 | DW-06 | 維修電工實訓組件（一） | ||
| 塊 | 1 | DW-07 | 維修電工實訓組件（二） | ||
| 塊 | 1 | DW-08 | 維修電工實訓組件（三） | ||
| 塊 | 1 | DW-09 | 維修電工實訓組件（四） | ||
| 臺 | 1 | ZRDJ-01 | 單相電容起動電動機，交流220V | ||
| ZRDJ02 | 三相鼠籠電動機AC220V（Y） | ||||
| ZRDJ03 | 三相鼠籠電動機AC380V（Y/△,帶速度繼電器） | ||||
| ZRDJ04 | 雙速異步電動機AC380V（△/YY） | ||||
| 5 | 變頻器實訓掛箱 | 套 | 1 | 三菱FR-S720變頻器，帶有RS485通訊接口及BOP操作面板。 | |
| 6 |
PLC主機掛箱 |
套 | 1 | 配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 | |
|
7 |
PLC實訓掛箱 |
塊 | 1 | 交通信號燈/自動供水/裝配流水線/搶答器/ | |
| 機音樂噴泉/天塔之光/電鍍系統的自動控制/洗衣機的自動控制 | |||||
| 8 | 電機導軌及光碼盤測速系統 | 1 | 套 | 含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好 | |
| 9 | SC-09通訊編程電纜 | 1 | 根 | 用于PLC主機與PC機通訊 | |
| 10 | 工控組態軟件 | 1 | 套 | ||
| 11 | PLC仿真實訓軟件 |
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）PLC編程訓練、PLC程序編寫測試等功能 （3）實現PLC運行模擬，對錯誤程序進行檢查 |
|||
| 12 | 電工連線 | 套 | 1 |
20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
|
|
13 |
網孔實操板及器材 | 套 |
1 |
網孔實操板：規格：485*600；通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。 | |
| 器材：交流接觸器3只，熱繼電器2只，時間繼電器1只，鐵殼按鈕2只，保險座5P，端子排20孔 | |||||
| 14 | 常用工具 | 套 | 1 | 一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。 | |
| 15 | 實驗說明書 | 套 | 1 | 指導學生實訓 | |
