中人教儀廠專業生產風光互補綜合實訓裝置,風光互補實驗系統，我們生產的風光互補綜合實訓裝置,風光互補實驗系統以高質量而聞名，并且都是經過技術人員長期鉆研的成熟產品，如果教學設備出現問題我們都會在2小時內效應，如有必要，我們也將上門對風光互補綜合實訓裝置,風光互補實驗系統進行維修。

ZRYD-500W風光互補綜合實訓裝置,風光互補實驗系統，主要提供于職高、大學、研究生、企業技工以風力發電和太陽能并網發電為主課題的研究和培訓。是新能源系列代表作。

由上海中人教儀研發的風光互補綜合實訓裝置,風光互補實驗系統是最受歡迎的風光互補發電實訓裝置，能滿足大部分教師的教學要求。

2、風光互補綜合實訓裝置,風光互補實驗系統實訓項目

2、1、永磁同步風力發電機系統運行過程風能量變換演示和實驗

實驗1、 風速即轉速與與出功率關系實驗

實驗2、發電機轉速與輸出電壓關系實驗

實驗3、發電機轉速與輸出電流關系實驗

實驗4、發電機轉速與輸出電壓頻率關系實驗

實驗5、風速即轉速與與出功率關系實驗

實驗6、發電機轉速與輸出電壓關系實驗

實驗7、發電機轉速與輸出電流關系實驗

實驗8、發電機轉速與輸出電壓頻率關系實驗

2、2、太陽能電池控制運行過程光能量變換演示和實驗

實驗1、光伏摸塊單元組成原理。

實驗2、太陽能光電池能量轉換組合原理。

實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。

實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。

實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。

3、風光互補綜合實訓裝置,風光互補實驗系統運行技術條件（單相輸出）

3、1、風光互補綜合實訓裝置,風光互補實驗系統發電單元

風能

◆ 風洞調速范圍：0～13 m/s，功率3KW

◆ 風力發電機額定輸出充電電壓：12VDC，功率：400W

◆ 風機類型；永磁同步發電機，上風式

光能

◆ 光伏模塊功率：100Wp

◆ 光伏模塊輸出工作電壓：17.5VVDC

◆ 光伏模塊工作電流：2.85A

3、2、風光互補綜合實訓裝置,風光互補實驗系統的充電單元

◆ 工作電壓：12VDC

◆ 充電功率：400W

◆ 充電方式：PWM脈寬調制

◆ 充電最大電流 35A

◆ 過放保護電壓 11V

◆ 過放恢復電壓 12V

◆ 輸出保護電壓 16V

◆ 卸載開始電壓（出廠值）15.5V

◆ 卸載開始電流（出廠值） 15A

◆ 保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載過載、防雷、風機限流、風機自動剎車和手動剎車。

3、3、電力蓄能單元（機內）

◆ 蓄電池類型：免維護膠體蓄電池

◆ 蓄電池組容量:12V/65Ah

◆ 蓄電池?cái)?shù)量： 1個

3、4、逆變模塊(機內）
◆ 直流輸入電壓：12VDC

◆ 輸入電流：25A

◆ 額定蔬出功率：300W

◆ 輸出電壓：220VAC
◆ 頻率范圍：50Hz
◆ 工作效率：85%

◆ 功率因數：>0.88

◆ 波形失真率≤5%

◆ 工作環境：溫度-20℃～50℃

◆ 相對濕度：﹤90﹪（25℃）

◆ 保護功能：極性反接、短路、過熱、過載保護

3、5、風光互補綜合實訓裝置,風光互補實驗系統控制單元

◆ 400W/12V 風光互補智能控制器（Zigbee無線傳輸、RS232串口輸出）（室內）

◆ 風速傳感器：0-60m/s（室內）

◆ 溫度傳感器：-10℃～100℃（室外）

◆ 轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）

3、6、風光互補發電實訓系統的負載單元

◆ 交流線性電阻負載：3～15～120W

◆ 直流模擬負載：12V/28WLED路燈板

3、7、風光互補發電實訓系統的顯示單元

3、7、1、數字顯示

◆ 直流電壓表：光電池充電電壓

◆ 直流電流表：光電池充電電流

◆ 直流功率表：光電池充電功率

◆ 交流電壓表：逆變器輸出電壓

◆ 交流電流表：逆變器輸出電流

◆ 交流功率表：交流負載使用功率

◆ 轉速表：風機當前模擬轉速

3、7、2、LED指示

◆ 太陽能控制器：充電、過壓、欠壓、過放、運行；

◆ 蓄電池電壓（高-中-低）；

3、7、3、數碼管顯示

◆ 通用開＋通用關；光控開＋光控關；光控開＋時控關；

3、8、開關單元

◆ 交流總開關；交流負載開關；直流負載開關；DC/AC模塊開關；控制器電源開關；控制器設置開關；電源轉換開關；負載類型轉換開關；3.3V/5V/9V/12V電壓轉換開關；太陽能/負載 電壓/電流/功率顯示切換開關。

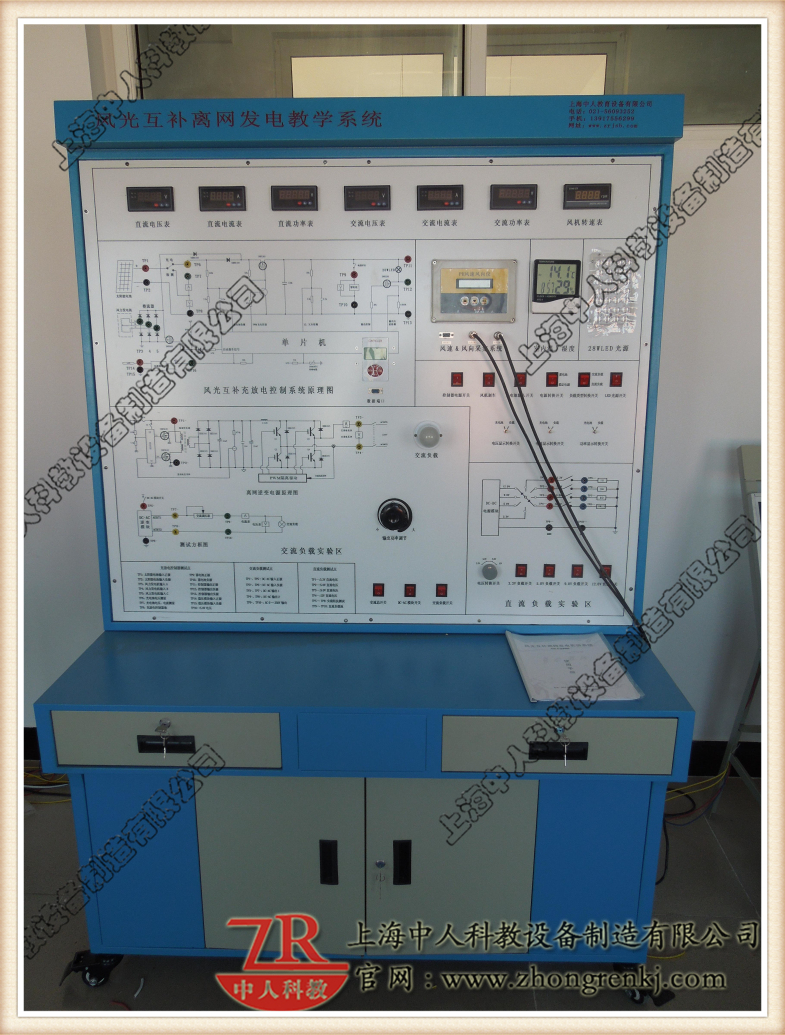

（風光互補綜合實訓裝置,風光互補實驗系統的主控臺）

請知悉：如風光互補綜合實訓裝置,風光互補實驗系統涉及到PLC、電氣元件、液壓氣動元件、變頻器、觸摸屏等，可選用其他品牌。如果您對風光互補綜合實訓裝置,風光互補實驗系統比較滿意，您可以致電咨詢我們相關的實訓室建設方案和相關產品推薦。廠家，在購買風光互補綜合實訓裝置,風光互補實驗系統時，我們都贈送1年的免費質保期。
