四合一透明液壓傳動演示裝置
四合一透明液壓傳動演示裝置,液壓實驗臺同時對比演示多個不同油路的工作原理。而且，使油路系統的安裝調試有必要的程序,咨詢熱線13122891392 ...
中人教儀廠是專業生產四合一透明液壓傳動演示裝置，液壓實驗臺及配件的廠家,生產的四合一透明液壓傳動演示裝置，液壓實驗臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p> 常見問題： 1、如果我要購買四合一透明液壓傳動演示裝置、液壓實驗臺，是否有安裝、培訓服務呢？ 答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。 2、你們的四合一透明液壓傳動演示裝置、液壓實驗臺是否能開增值稅專用發票？ 答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開四合一透明液壓傳動演示裝置、液壓實驗臺的發票，您需要提供開票資料。 3、你們的產品都是自己生產的嗎？都有什么產品資質？ 答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文關鍵詞：四合一透明液壓傳動演示裝置

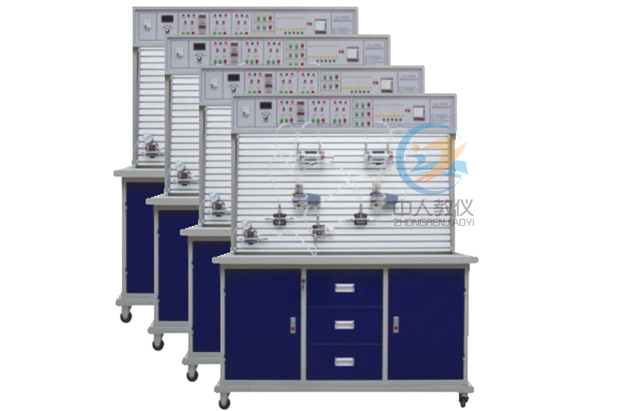

ZRYPL-01D四合一透明液壓傳動演示裝置
一、概述
為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。同時對比演示多個不同油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有多臺設備同時工作。
同時，中人ZRYPL-01D四合一透明液壓傳動演示系統對實驗回路之一進行組合實驗時，使80% 的透明液壓元件閑置，能否進行利用中人ZRYPL-01D液壓實驗臺，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降40% 。
二、特點
1、 可通過多臺不同的實驗回路進行對比，加深對液壓回路原理的理解。
2、 多臺可同時操作運行，運行不同回路。
3、 可只需要一套液壓元件，便可同時組成不同回路，節省元件資源。
4、 備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
5、 電氣控制簡單，方便易行。采用獨立的繼電器控制單元進行電氣控制。
6、 實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
三、技術參數
1、 電源：輸入220V 50Hz
2、 電氣控制面板：它具有三組功能電路。控制組一按鈕控制換向閥1，控制組二按鈕控制換向閥2，控制組三按鈕控制換向閥3，輸入控制電路的常閉按鈕均串聯常閉停止輸入插孔，其他控制電路均并聯常開輸入插孔，利于外接控制，每組電路的換向1、換向2與換向3都具有互鎖輸出功能。
3、 實驗專用齒輪泵站：油泵電機：Z250 直流電動機，功率：250W，并配專用穩壓直流調速器，調速范圍：0-1700rpm
4、 電磁換向閥：AC24V 吸力30N
5、 尺寸大?。?330mm×650mm×1750mm（單臺）
四、液壓元件
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，“Y”型三位四通電磁換向閥，“P”型三位四通電磁換向閥，壓力繼電器，行程開關等。
五、基本實驗項目
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路
六、中人ZRYPL-01D四合一透明液壓傳動演示系統配置一覽表
序 號
名 稱
單 位
數 量
備 注
01
實驗演示臺
臺
4
02
電氣線路面板
件
4
安裝演示臺上
03
拖動電機及調速電路
套
4
安裝演示臺上
04
齒輪油泵
只
2
臺上元件
05
葉片泵
只
1
新增透明元件
06
擺線轉子泵
只
1
新增透明元件
07
油箱
只
4
臺上透明元件
08
輔助油箱
只
1
組合透明元件
09
油缸（帶行程撞塊）
只
8
組合透明元件
10
彈簧回位油缸
只
1
組合透明元件
11
增壓油缸
只
1
組合透明元件
12
實心雙出桿油缸
只
1
新增透明元件
13
空心雙出桿油缸
只
1
新增透明元件
14
單向閥
只
3
組合透明元件
15
液控單向閥
只
2
組合透明元件
16
溢流閥
只
5
組合透明元件
17
先導式溢流閥
只
1
新增透明元件
18
節流閥
只
1
組合透明元件
19
調速閥
只
5
組合透明元件
20
順序閥
只
2
組合透明元件
21
減壓閥
只
1
組合透明元件
22
二位二通電磁換向閥
只
2
組合透明元件
23
二位四通電磁換向閥
只
8
組合透明元件
24
“O”型三位四通電磁換向閥
只
1
組合透明元件
25
“H”型三位四通電磁換向閥
只
1
組合透明元件
26
“P”型三位四通電磁換向閥
只
1
組合透明元件
27
“M”型三位四通電磁換向閥
只
1
組合透明元件
28
“Y”型三位四通電磁換向閥
只
1
新增透明元件
29
二位四通行程換向閥
只
1
組合透明元件
30
三位五通手動換向閥
只
1
組合透明元件
31
壓力繼電器
只
1
組合透明元件
32
行程開關（常開、常閉）
只
2
組合透明元件
33
壓力表
只
7
組合透明元件
34
三通
只
24
組合透明元件
35
四通
只
8
組合透明元件
36
220V電源插頭線
條
4
電器配件
37
電磁閥通用連結線
條
12
電器配件
38
壓力繼電器插頭線
條
1
電器配件
39
活扳手 150mm 2只
內六角扳手 M6 2只
內六角扳手 M5 1只
尖嘴鉗 6# 1只
孔用擋鉗 6# 1只
軸用擋鉗 6# 1只
十字螺絲刀 6# 1只
十字螺絲 4# 1只
一字螺絲刀 6# 1只
一字螺絲刀 4# 1只
剪刀 5# 1只
盒
1
實
驗
檢
修
工
具
盒
40
保險管 4A 5只
油管接頭（通用） 5只
油塞 若干
502膠水 1瓶
各種O型圈 若干
各種油封 若干
各種內六角 若干
盒
2
檢
修
備
用
配
件
盒
41
毛巾
條
10
附 件
42
透明液壓皮管
米
100
材 料
43
專用液壓油
壺
4
材 料
44
油盤
只
1
附 件
45
透明液壓演示系統使用手冊
冊
4
資 料
46
透明液壓演示系統裝箱清單
份
1
資 料
