一、技術參數
1、輸入電源：單相三線 AC220V±10% 50Hz；
2、交流帶減速調速電機200W
3、電機轉速1500r/min
4、插刀m=2.5 z=30
5、毛坯件：Φ82×20，材料要求為工業蠟。
6、外形尺寸：1000×700×1250mm
二、實驗目的
1、了解插齒機教學模型各種傳動副的結構特點和用途，加深對各種類型的機械傳動的感性認識和理論認識；
2、通過拼裝對比分析不同的傳動特點，提高學生動手能力和創新意識，培養學生工程實踐
能力和創新能力。
3、加深對范成法加工齒輪的理解
三、性能特點：

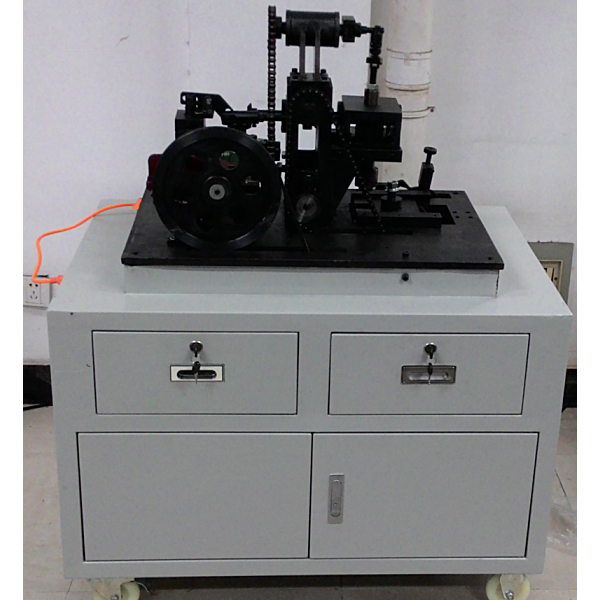

1、本實驗裝置由：讓刀組合、單級直齒圓柱齒輪減速器組合、渦輪握桿減速器組合、分流組合、刀具上下運動組合、刀具旋轉組合、工件旋轉組合、支撐柜體等八大部分組成。
2、塔底式蝸輪蝸桿減速器傳動模塊：要求具有多種基本的傳動機構,如：螺旋齒輪機構、直齒圓錐齒輪機構、凸輪機構、曲柄滑塊機構、曲柄搖桿機構、棘輪機構,以及帶傳動、鏈傳動、滑鍵配合等，可以組成插齒機床的傳動系統，形成互相協調配合的范成運動、切削運動、進給運動、讓刀運動，共五條傳動路線。
3、工藝精致，采用可視化設計，構造通透、直觀，能使學生在短時間內熟悉操作并了解模型結構、傳動動作和工作原理。
四、注意事項
1、本機嚴禁在齒輪嚙合不到位的狀態下啟動運轉。
2、本機應盡量避免高速運轉。
3、該模型只限于教學演示，供學生觀摩內外結構。
4、本機在停止使用時，請注意防塵、防潮保管。
1、輸入電源：單相三線 AC220V±10% 50Hz；
2、交流帶減速調速電機200W
3、電機轉速1500r/min
4、插刀m=2.5 z=30
5、毛坯件：Φ82×20，材料要求為工業蠟。
6、外形尺寸：1000×700×1250mm
二、實驗目的
1、了解插齒機教學模型各種傳動副的結構特點和用途，加深對各種類型的機械傳動的感性認識和理論認識；
2、通過拼裝對比分析不同的傳動特點，提高學生動手能力和創新意識，培養學生工程實踐
能力和創新能力。
3、加深對范成法加工齒輪的理解
三、性能特點：
1、本實驗裝置由：讓刀組合、單級直齒圓柱齒輪減速器組合、渦輪握桿減速器組合、分流組合、刀具上下運動組合、刀具旋轉組合、工件旋轉組合、支撐柜體等八大部分組成。
2、塔底式蝸輪蝸桿減速器傳動模塊：要求具有多種基本的傳動機構,如：螺旋齒輪機構、直齒圓錐齒輪機構、凸輪機構、曲柄滑塊機構、曲柄搖桿機構、棘輪機構,以及帶傳動、鏈傳動、滑鍵配合等，可以組成插齒機床的傳動系統，形成互相協調配合的范成運動、切削運動、進給運動、讓刀運動，共五條傳動路線。
3、工藝精致，采用可視化設計，構造通透、直觀，能使學生在短時間內熟悉操作并了解模型結構、傳動動作和工作原理。
四、注意事項
1、本機嚴禁在齒輪嚙合不到位的狀態下啟動運轉。
2、本機應盡量避免高速運轉。
3、該模型只限于教學演示，供學生觀摩內外結構。
4、本機在停止使用時，請注意防塵、防潮保管。
常見問題：
1、如果我要購買插齒機傳動實驗臺,插齒機教學實驗設備，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的插齒機傳動實驗臺,插齒機教學實驗設備是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開插齒機傳動實驗臺,插齒機教學實驗設備的發票，您需要提供開票資料。
3、你們的插齒機傳動實驗臺,插齒機教學實驗設備都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
