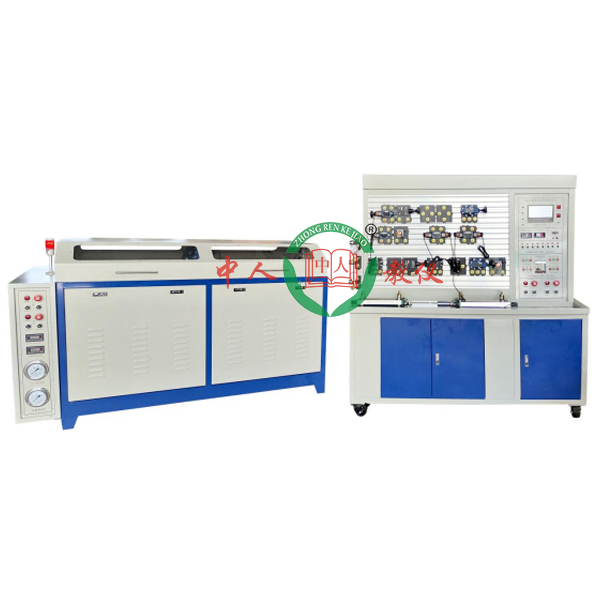

智能數據采集系統液壓實驗臺具有開發測試分析系統，通過對流量、壓力、功率、轉速、時間、溫度、計算機人機畫面 -- 計算機智能數據采集、分析、處理、--自動生產報表、曲線等一系列智能化動作后,完成各類常規的液壓回路、各類閥泵的動靜態測試等實驗。通過實驗，對液壓系統的性能測試、智能控制、遠程控制及液壓系統和計算機的通訊技術得以掌握和提高。
1 液壓泵站部分技術要求
① 由1臺手動變量柱塞泵（做定量泵用，方便調整流量大小）和1臺限壓式變量葉片泵組成，分別設置獨立的液壓回路。
② 手動變量柱塞泵最大流量80ml/r,額定壓力20MPa，配6級電機30kW；限壓式變量泵 (葉片泵)排量20ml/r，額定壓力12MPa，配4極電動機7.5kW。
③ 油箱：公稱容積大于 200L；附有液位、油溫指示計，吸油、回油濾油器、安全閥（分別配），分別設置回油口，出油口，一個泄油口（液面以上回油箱）。
④ 泵站系統管路設計和液壓元件、輔件的選用需滿足回路的最大工作壓力和流量。
⑤ 測量電機的輸出功率（油泵的輸入功率）方式：測電機的輸入功率，配上電機的傳動效率曲線圖（電機廠家提供）算出電機的輸出功率（油泵的輸入功率），電機和油泵直聯。
⑥液壓氣壓傳動設計與控制虛擬仿真軟件
1.元件識別采用了自動播放的形式，介紹了設備上的郵箱、液位計、油泵機組（此處介紹彈出液壓符號、原理與介紹，點擊確定進入下一項介紹）、閥架、壓力表、傳感器等
2.元件拆裝分為學習模式與考核模式，內置電磁換向閥、板式溢流閥、柱塞泵、過濾閥、電液伺服閥，學習模式中提示拆卸順序，高亮顯示，考核模式時拆卸與安裝均無提示，拆裝順序出錯時，將不能再進行下一步的拆裝。工具欄內設有可拖拽的密封件、泵、閥、濾油器、六角扳手、管鉗、活扳手、呆扳手、M5螺絲。
3.液壓元件構建設有單向閥（液控、錐閥芯、球閥芯）、換向閥主體結構（O型、Y型、H型）、液壓缸（拼裝柱塞、雙作用單出桿、雙作用雙出桿、單作用雙出桿、單作用單出桿）等的構建，每種構建實驗都采用了圖形化的方式，通過拖拽設定好的圖形，進行構建，圖形庫中有混淆圖形。
4.液壓選型是通過液壓原理圖，然后選擇泵的公稱排量（12項，含11項混淆項）和壓力等級（5項，含4項混淆項）、電磁溢流閥的選擇（3項規格、3像壓力等級、3項流量等級，均有混淆項）、濾油器的選擇（多項選擇含混淆項）、伺服閥的選擇（多項選擇含混淆項）、選擇錯誤系統將自動進行提示正確答案，選擇完后根據提示拖拽相應的工具到高亮部位。
5.回路檢查是通過選擇正確的配件，包含密封圈的選擇、檢查閥門開關等。然后下一步驟進行開機，根據提示開機，開機后進入監控界面，根據提示逐一開啟設備，提示的形式為文字與按鈕高亮，
6.液壓缸壓力測試通過后臺界面的測試按鈕進入實驗，逐步分為啟動摩擦測試、啟動摩擦力、參數設置、開始測試、繪制曲線、停止測試。
7.典型系統測試分試運行、階段響應測試、頻率響應測試。以上測試均為通過后臺監控界面進行實驗。
8.軟件須能進行全方位旋轉、放大、縮小觀看其細節。且整體同一平臺，不得以單獨的資源展現。
8、單片機、plc可編程設計與控制虛擬仿真軟件
本軟件基于unity3d開發，內置任務書與實驗提示，采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，鼠標滾輪控制畫面遠近，可360度旋轉，三維墻體上畫有電氣圖。
1.設備元件組裝：根據高亮提示，找到元件控制架，可從元件庫中按電氣元件布局圖拖拽元件安置到元件控制架上，元件庫設有控制面板、開關電源、微型繼電器、PLC、變頻器、步進電機、交流電機、伺服電機、伺服驅動器、步進驅動器、接口板、操作面板、斷路器、伺服電機接口、數顯電壓表，選擇錯誤時有提示。
2.技術指標測量：選擇萬用表檢查伺服電機連接線、帶BOP面板的伺服驅動器，左右按鈕調至歐姆檔，拖拽黑紅表筆分別插入R、S、T、U、V、W、接地相測試阻值，根據高亮提示，在場景中找到電源開關，拖拽電筆或萬用表進行測量電源是否打開。
3）電器元件連接：根據電氣接線圖，連接好電源線、控制線，高亮提示接口，將驅動器、接口板、動力線、伺服電機、編碼器、PLC、繼電器按順序連接好，打開總電源開關、伺服電源開關、故障電路開關后，提示故障代碼，從三項中多選故障原因。
4）參數調整測試：電源合閘進行調速，按任務書要求設置驅動器參數，進行點動控制/模擬量調速/多段調速控制，觀察三維伺服電機運動控制。選擇6條PLC程序選擇任意一種然后進行伺服驅動器模擬量調速，PLC參數可調，設置好驅動器參數，進入三維伺服電機運動控制界面及電氣顯示界面，操作面板設有伺服啟動、低速、中速、高速、伺服停止、扭矩限制、異常重置、正轉/反轉選擇、0-10滑動控制（電氣面板實時顯示數值）。
5）巡視伺服系統口罩機三維虛擬仿真機，觀察其結構，可注入故障點，多選故障原因，進行故障定位，將故障原因與對應的檢測及定位方法連線，選擇正確后進行故障排除，將故障原因與對應的解決方法連線。
6）控制工藝方案，可選點動控制/模擬量調速/多段調速控制的單機模式及聯機模式，調出控制面板，顯示3條生產線運行，進行實時控制，可選點動、低中高速、啟動、停止控制，速度可調，根據控制方案，系統自動得出生產線運行性能優劣，并提交交底記錄。
配置清單：
|
|
名稱 |
數量 |
描述 |
備注 |
|
實驗臺液壓站 |
1.手動變量柱塞泵 |
1 |
最大排量：80ml/r，額定壓力：20Mpa，工作轉速：1000r/min |
|
|
2.限壓式變量葉片泵 |
1 |
最大排量：20ml/r，額定壓力：12Mpa,工作轉速：1500r/min |
|
|
|
3.溢流閥（柱塞泵回路） |
1 |
公稱壓力：31.5MPa，公稱流量：100L/min |
|
|
|
4.溢流閥（葉片泵回路） |
1 |
公稱壓力：31.5MPa，公稱流量：30L/min |
|
|
|
5.截止閥（壓力油） |
2 |
適配回路最大工作壓力和壓力油管路 |
|
|
|
6.截止閥（回油） |
2 |
適配回路回油管路 |
|
|
|
7.截止閥(泄露油口) |
1 |
適配泄油管路 |
|
|
|
8.吸油過濾器（柱塞泵） |
1 |
公稱流量：300L/min，過濾精度：80微米 |
|
|
|
9.吸油過濾器（葉片泵） |
1 |
公稱流量：100L/min，過濾精度：80微米 |
|
|
|
10.回油過濾器 |
1 |
公稱流量：300L/min，過濾精度：20微米 |
|
|
|
11.電機（柱塞泵） |
1 |
額定功率：30KW，極數：6 |
|
|
|
12.電機（葉片泵） |
1 |
額定功率：7.5KW，極數：4 |
|
|
|
13.液溫液位計 |
1 |
適配油箱 |
|
|
|
14.空氣濾清器 |
1 |
空氣通流量：0.25m³/min，過濾精度：40微米 |
|
|
|
15.單向閥（柱塞泵回路） |
1 |
公稱壓力：31.5MPa，流量范圍：100L/min |
|
|
|
16.單向閥（葉片泵回路） |
1 |
公稱壓力：31.5MPa，流量范圍：30L/min |
|
|
|
17.壓力表（柱塞泵回路） |
1 |
測量范圍：0~25MPa |
|
|
|
18.壓力表（葉片泵回路） |
1 |
測量范圍：0~16MPa |
|
|
|
19.油箱200L |
1 |
|
|
2實驗臺臺架部分技術要求
① 實驗臺臺架需滿足系統最大工作壓力20MPa下的工作強度要求，實驗臺帶抽屜、存儲柜和放置支架，實驗平臺設計有回油盤；底座裝有帶自鎖結構的萬向輪，方便設備的移動和定位。
② 實驗臺安裝面板為帶“T”溝槽形式的型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。T型槽面板，面積：1200*720，滿足系統最大工作壓力20MPa下的工作強度要求，垂直安裝。
③ 連接方式：液壓連接方式采用快換接頭，使用過程中不漏油。
④ 物資清單：
|
|
名稱 |
數量 |
描述 |
備注 |
|
實驗臺架 |
1.T型槽面板 |
1 |
面積：1200*720，垂直安裝 |
|
|
2.全鋼實驗臺架 |
1 |
|
|
|
|
3.元件存入柜 |
1 |
|
|
|
|
4.抽屜 |
1 |
|
|
|
|
5.電氣柜 |
1 |
|
|
|
|
6.回油盤 |
2 |
|
|
|
|
7.萬向輪 |
6 |
|
|
3 數據采集單元技術要求
采用一臺個人計算機作為主體構成整個數據采集測量系統：選擇合適的數據采集接口卡，用在數據采集接口卡上集裝的模擬多路開關、程控放大器、采樣/保持器、A/D 轉換器等器件采集數據；用數據采集接口卡與計算機接口來共同完成壓力、流量、速度的數據處理和顯示。
物資清單：
|
|
名稱 |
數量 |
描述 |
備注 |
|
數據采集單元 |
1.計算機 |
1 |
|
|
|
2.顯示器 |
1 |
|
|
|
|
3.數據采集卡 |
1 |
|
|
|
|
4.數據采集程序 |
1 |
|
|
4 電控單元技術要求
① 電氣元件：可編程控制器（PLC）品牌為西門子或三菱，電源品牌為臺灣明緯，電氣開關品牌為HGG海格電氣，繼電器組品牌為日本Omron歐姆龍，交流接觸器品牌為施耐德。另配繼電器組、電磁閥電控單元、電氣按鈕模塊和時間繼電器模塊，電氣接入端口均附在實驗臺電氣控制面板上，利用實驗導線可在實驗時方便的進行插拔連接。
② 安全性能：該設備帶電氣接地、漏電保護（漏地電流超30mA自動斷電），缺相保護，直流過載保護?？刂齐娐肪鶠?4V直流安全電壓，電氣導線為安全型高絕緣實驗導線。
③ 多種控制方式：PLC控制、繼電器控制、手動控制等多種控制方式。
④ 物資清單：
|
|
名稱 |
數量 |
描述 |
備注 |
|
電控單元 |
1.可編程序控制器(PLC) |
1 |
輸入輸出20點，繼電器形式，控制電壓為DC24V |
西門子或三菱 |
|
2.可編程控制通訊電纜 |
1套 |
SC-09數據傳送電纜 |
|
|
|
3.穩壓電源 |
1只 |
WV分別輸出DC24V 4.5A DC12V 1.5A |
|
|
|
4.電源啟停模塊 |
1套 |
含三相四線漏電保護（輸出380V/220V） |
|
|
|
5.交流接觸器 |
2只 |
|
|
|
|
6.按鈕模塊 |
1套 |
啟動按鈕，編程控制器輸入輸出等 |
|
5 實驗臺液壓元件/輔件技術要求
① 能夠完成常規液壓回路的搭建，實驗時系統最大壓力為20MPa。
② 每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在實驗面板上。
③ 油路搭接采用快換接頭，拆接方便，不漏油。
④ 物資清單（液壓閥品牌：北京華德）：
|
|
名稱 |
數量 |
描述 |
備注 |
|
實驗臺液壓元件 |
1.單向節流閥 |
2只 |
DVP12單向節流閥,最大壓力35MPa |
|
|
2.單向閥 |
2只 |
S10A管式單向,流量:30L/min ,最高壓力31.5 MPa螺紋口徑 M16 |
|
|
|
3.液控單向閥 |
2只 |
SV10PB1液控單向閥, 口徑: φ10,最大流量:80L/min ,最小啟動壓力:0.5MPa |
|
|
|
4.直動式溢流閥 |
2只 |
DBDH6P 板式最大流量:100L/min ,最大壓力31.5MPa |
|
|
|
5.先導式溢流閥 |
1只 |
DB10先導溢流,口徑:10,壓力調節范圍:0-31.5MPa ,最大流量:200L/min |
|
|
|
6.順序閥 |
2只 |
DZ10 最大流量:150L/min,最大壓力:31.5MPa ,壓力調節范圍:0.3-21 MPa |
|
|
|
7.調速閥 |
2只 |
2FRM5單向調速閥,額定流量15L/min，工作壓力21 MPa |
|
|
|
8.減壓閥 |
1只 |
ZDR6DA，最大流量60L/min ,壓力調節范圍:0.3-25 MPa ,最大壓力31.5MPa |
|
|
|
9.二位三通電磁換向閥 |
1只 |
3WE6A61B兩位三通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件 |
|
|
|
10.二位四通電磁換向閥(單) |
2只 |
4WE6C兩位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件 |
|
|
|
11.三位四通電磁換向閥(O) |
1只 |
4WE6E61B三位四通 流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
|
|
|
12.三位四通電磁換向閥(M) |
1只 |
WE6G61B三位四通,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件 |
|
|
|
三位四通電磁換向閥(H) |
1只 |
4WE6J61B三位四通,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件 |
|
|
|
二位四通手動換向閥 |
1只 |
4WMM6C50B兩位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件 |
|
|
|
四通 |
3只 |
|
|
|
|
雙作用液壓缸 |
2只 |
行程200mm，桿徑與活塞比1：2 |
|
|
|
加載板 |
1塊 |
15mm厚度金屬板制成 內置在實驗臺內 |
|
|
|
實驗臺輔件 |
高壓軟管 |
1套 |
管徑及接口適配，最大工作壓力31.5MPa |
|
|
開閉式快換接頭 |
1套 |
帶自動閉合功能，接插不漏油 |
|
|
|
開閉式快換接頭 |
1套 |
帶自動閉合功能，接插不漏油 |
|
|
|
接頭、液壓底板密封件 |
1套 |
液壓件配套用 |
|
|
|
液壓元件底板 |
1套 |
適配元件工作壓力，可在T型槽平臺上迅速搭建 |
|
|
|
固定支架 |
1套 |
安裝底板配套用 |
|
|
|
液壓油 |
|
抗磨液壓油32# |
|
6 實驗臺儀器儀表技術要求
① 分別用壓力傳感器、流量傳感器測量實驗系統中的壓力和流量。
② 為實現液壓缸活塞桿速度的測取，在活塞桿上可加裝位移傳感器。
③ 物資清單：
|
|
名稱 |
數量 |
描述 |
備注 |
|
試驗臺儀器儀表 |
壓力變送器 |
4只 |
測量精度：0.5%，測量范圍：0~25MPa |
|
|
流量變送器 |
1只 |
測量精度：0.5%，公稱壓力：25MPa，測量范圍：0~100L/min |
|
|
|
位移傳感器 |
2只 |
測量精度：0.5%，測量范圍：0~200mm，可安裝在實驗臺配套的雙作用液壓缸上 |
|
冷卻塔需方自備。
常見問題：
1、如果我要購買智能數據采集系統液壓高壓實驗臺,高壓液壓實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的智能數據采集系統液壓高壓實驗臺,高壓液壓實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開智能數據采集系統液壓高壓實驗臺,高壓液壓實訓裝置的發票，您需要提供開票資料。
3、你們的智能數據采集系統液壓高壓實驗臺,高壓液壓實訓裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
