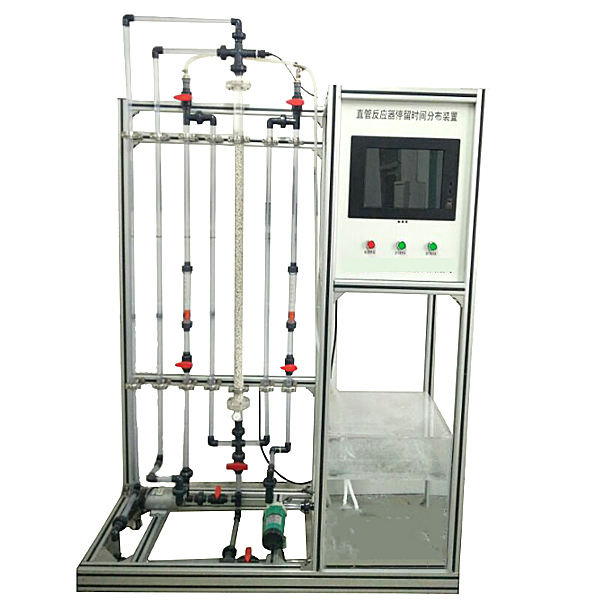

管式反應器流動特性測量實驗裝置,機電驅動實驗臺

裝置功能：
1、理解連續均相管式循環反應器的返混特性。
2、經過脈沖法測管式反應器停留時間分布。
3、解析查看連續均相管式循環反應器的流動特征。
4、研究不一樣循環比下的返混程度，計算模型功能數值n。
主要配備裝備裝備：
管式反應器、流量計、水箱、循環泵、數字顯露電導率儀、閥門、管路、高品質鋁制型材框體構造。
公用設施：
水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
電：電壓（V）（V）（V）AC220V，功率（W）（W）（W）1.0KW，標準一相三線制。每個實驗室需配備裝備裝備1～2個接地點（安全地及信號地）。
實驗物料：自來水、KCl溶液
技術功能數值：
1、運行環境：溫度（℃）（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：電壓（V）（V）（V）：220V；電流（A）（A）（A）：15A。
2、管式反應器：直徑φ40mm，長度1300mm；填料類型及尺寸：拉西環，Ф4mm。
3、水泵：微型磁力泵，流量12L/min，揚程6m，功率（W）（W）（W）30W。
4、循環泵：不銹鋼增壓泵，流量12L/min，揚程10m，功率（W）（W）（W）90W。
5、水流量：6-60L/h和25～250L/h，液體轉子流量計，查看、控制流量。
6、電導率儀：在線電導率檢驗測量試驗儀，0-104
7、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認識：設定有最佳視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。






管式反應器流動特性測量實驗裝置,機電驅動實驗臺

基礎簡介

本裝置能適用《電機拖動與調動速度》，《電機學》，《維特電機及控制系統》，《機電傳動與控制》，《機電一體化》 等課程大綱要求的實驗。裝置設計新穎、構造合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

1、綜合性強：即能完成交直線DC電機的調動速度控制，還可完成部分“微控制電機”的實驗。

2、整套性強：從儀表器具儀表、專用電源、電機及其它實驗部位件到實驗連接線均配套齊全。

3、電機導軌底層基板應用20mm厚軋鐵板，電機運行噪音小，永不變形，保證了設備長期運行。

4、配套的小型電機經過特殊設計，其特性和功能數值可模仿中小型電機，學生經過實驗可深入對電機課程課程課程理論的理解。

5、設定有電流（A）（A）（A）型漏電保護，相間、線間過載或短路均可自動保護功能。

6、交流ACACAC電源應用隔離變壓器輸出，實驗收集波動線更加安全可靠。

7、定時器兼報警記錄儀：設定有設定時間、定時報警、切斷電源及記錄各種警報次數功能。

一、技術功能
1.寫入電源：三相四線380V±10% 50Hz。
2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃，相對濕度＜85%(25℃)。
3.裝置容量（KV）（KV）（KV）：＜1.5KVA。
二、設備含有概括
1.交流ACACAC電源(帶過流保護措施，隔離變壓器輸出)
提供三相0～430V可調交流ACACAC電源，同時可得到一相0～250V可調的交流ACACAC電源(配備裝備裝備有一臺三相同軸聯動自耦調壓器，功率（W）（W）（W）1.5KVA)?？烧{(diào)交流ACACAC電源輸出處設定有過流保護裝置，當相間、線間過電流（A）（A）（A）或直接短路均能警報并切斷電源。配備裝備裝備有三只指針式交流ACACAC電壓（V）（V）（V）表，經過變換開關，可指示三相電網電壓（V）（V）（V）和三相調壓輸出電壓（V）（V）（V），并有指示燈指示外部電源寫入和作業電源輸出。交流ACACAC電源經過隔離變壓器輸出，實驗安全可靠，便利測量試驗波動線。
2.高壓直線DC電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源各一組(內部設定有過流過壓保護電子線路)，并設定有直線DC數字顯露電壓（V）（V）（V）表及變換開關。
3.人身安全保護體系
設定有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設定有電流（A）（A）（A）型漏電保護器，控制屏若有漏電情況，漏電流（A）（A）（A）超過一定值，即切斷電源。強電連接線及插頭座，應用全封閉構造，使用安全、可靠、防觸電。設定有電壓（V）（V）（V）型漏電保護器，控制屏若有漏電情況，即切斷電源。
4.定時器兼報警記錄儀(服務管理器)：設定有設定時間、到時報警、切斷電源及記錄各種警報次數等功能。
