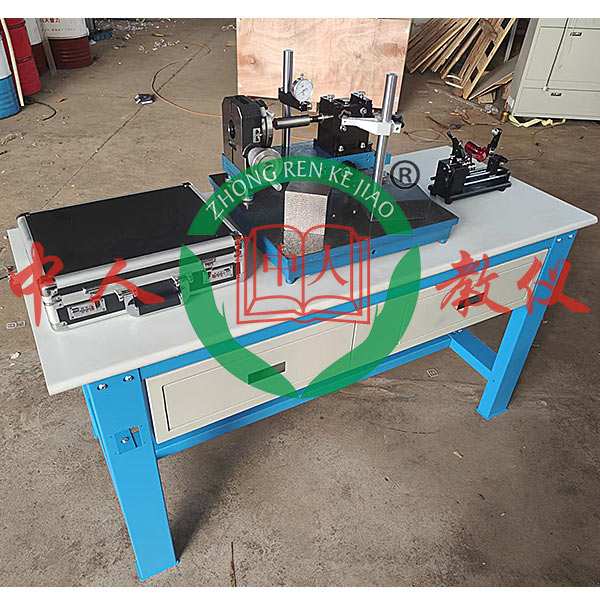

公差協作與技術測量集合實驗臺,變頻調動速度實驗臺

作業臺尺寸≧1200×700×1200，總重量（kg）（kg）≧150(kg)，平實操實操操作面板尺寸≧500X500（2級），外觀顏色集合綠藍色，類型：臺式(檢驗測量試驗裝置、檢驗測量試驗零件、標準圖紙及指導書均放在一個精制的臺桌里)。
零件形位誤差精確度檢驗測量試驗：
1、微型跳動檢驗測量試驗儀
外觀尺寸：≈455×120×325mm， 重量（kg）（kg）≧20(kg)，精確度：6級，檢驗測量試驗界限（1、跳動測量軸：長度：50—100mm；直徑￠10—80mm；2、檢驗測量試驗齒輪：模數1—5；齒數17—22，齒寬10—50mm。配套量具千分表￠50/0.001（成量）杠桿百分表￠50/0.01（成量）配套檢驗零件（不銹鋼）1、臺階軸（7級一根）：￠30－60，長度95mm；2、齒輪（7級一根）：模數3；齒數18。）
微型圓（柱）度、直線度、同軸度檢驗測量試驗儀
外觀尺寸≈270×100×180mm，重量（kg）（kg）≧10(kg)，精確度6級，檢驗測量試驗界限：（1、直線度：長度：50—100mm；2、圓（柱）度：直徑￠10—40 mm，長度：60mm；3、同軸度：外徑￠20—50，內徑￠10—40mm。）配套量具：杠桿百分表￠50/0.01（成量），配套檢驗零件（不銹鋼）：1、直線度測量塊（7級一根）：長度：120mm；2、圓（柱）度測量軸1（7級一根）：直徑￠30，長度：60mm；3、同軸度測量軸2（7級一根）：外徑￠50，內徑￠40。
3、微型平面度、平行度、垂直度、對稱度測微儀
外觀尺寸≈150×100×265mm,重量（kg）（kg）3(kg),精確度≧6級,檢驗測量試驗界限(1、平面（行）度：長X寬：100—120mm；2、垂直度：直徑￠10—60 mm，高度：≧100mm；3、對稱度：長X寬：50—40mm。)
配套量具:百分表￠50/0.01（成量）檢驗方箱（100X100/2級）,配套檢驗零件（不銹鋼）:1、平面（行）度測量塊（7級一塊）：長X寬：100—120mm；2、垂直度測量軸：（7級一根）：直徑￠50，長度：50mm；；3、對稱測量塊：長X寬：50—20mm。




公差協作與技術測量集合實驗臺,變頻調動速度實驗臺

一、設備特別點：

本裝置應用經經經典型的日本三菱公司最近推出的高功能、多功能FR-A740型變頻調動速度器(380V、0.75kW)為主機，外配脈沖編碼器電機限限限制動作作作測速系統。整臺設備能夠完成開環與閉環系統實驗以及變頻調動速度器全部功能實驗。敞開式的構造，能讓學生綜合地學習掌控把握掌控把握掌控把握和掌控把握變頻調動速度器構造原理、檢驗測量試驗維護。它適用來大中專院校、職校、技校自動化專業配套教學和開放實驗

二、實驗臺技術功能數值：

1、寫入電源：AC380V±5％ 50Hz　    2、規格限定電流（A）（A）（A）：3A
3、環境溫度（℃）（℃）（℃）：-5℃～40℃　            4、外觀尺寸：1600×700×1250mm
5、相對濕度：≤90％(25℃)　          6、變 頻 器：FR-A740-0.75K

三、設備含有概括：

1、實驗臺：裝配備裝備裝備有實驗所需的全部電器元件、儀表、開關按扭等，使整體堅固美觀實用，實驗便利。

2、實驗負載電機：應用三相異步電機。

3、實驗實驗連接線：全部接插件均應用安全型迭接插頭，為學生實驗提供了極高的安全性，實驗插接便利、快捷。

4、電機導軌與光電編碼器1副

5、實驗桌：一張兩座。

四、實驗桌：鋁木構造，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板，造型美觀大方。應用特制模具制作的優質鋁制做框體構造，鋁制表面經氧化處置整理，經久耐用，美觀大方，符合現代審美觀，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板，桌子下部配備裝備裝備儲物儲物儲物儲物柜。

五、實驗項目：

1．PU點動運行實驗                   9．多段速度運行實驗

2．外部點動運行實驗                  10．速度反饋系統實驗

3．開環運行實驗                      11．瞬時停電起動實驗

4．閉環運行實驗                      12．速度定位系統實驗

5．外部實操實驗                      13．PID控制系統

6．集合實操實驗                      14．互聯網控制實驗

7．程序運行實驗                      15．通訊實操運行實驗

8．頻率跳變實操實驗
