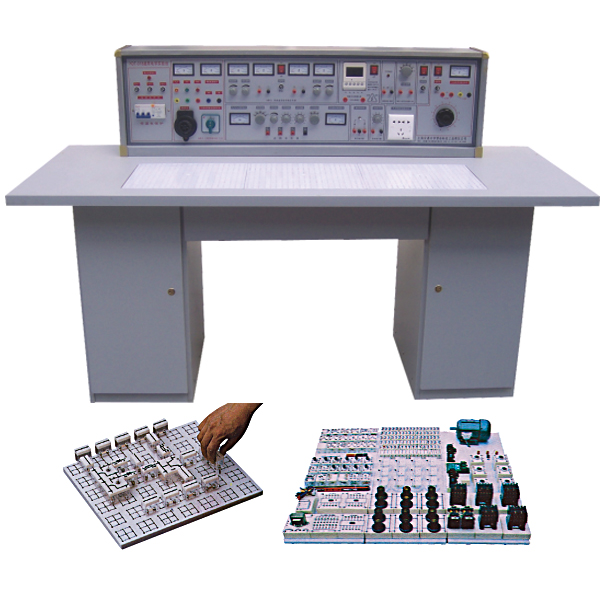

1．實驗臺外殼尺寸：123×35×20cm

2．三相保險座

3．三相電源寫入指標

4．總開關：實驗臺電源總開關，帶漏電、過載保護

5．試驗按鈕：試驗漏電開關漏電功能

6．電源寫入指示1只

7．電源輸出指示3只(紅、綠、黃三色)

8．交流ACACAC電壓（V）（V）（V）表：指示輸出線電壓（V）（V）（V）

9．電壓（V）（V）（V）變換開關：與電壓（V）（V）（V）表協作使用，監示輸出線電壓（V）（V）（V）的大小與對稱情況

10．接線座5只：A單元三相四線及地線輸出

11．電流（A）（A）（A）表W相電流（A）（A）（A）輸出指示

12．O/I開關：三相四線電源輸出控制

(提升安全系數)

13．接線座2只：B單元交流ACACAC低壓電源輸出

14．電表(2A)：B單元交流ACACAC電流（A）（A）（A）指示

15．旋鈕：B單元3-24V交流ACACAC低壓選用輸出

16．開關：C單元雙路直線DC穩壓電源開關

17．旋鈕：C單元雙路Ⅰ路穩流調動

18．旋鈕：C單元雙路Ⅱ路穩流調動

19．接線座2只：C單元Ⅰ路直線DC穩壓輸出

20．保險座：C單元雙路穩壓電源保險

21．電表4只：雙路穩壓電源電壓（V）（V）（V）、電流（A）（A）（A）指示

22．接線座：D單元直線DC5V穩壓輸出

23．電表：D單元電流（A）（A）（A）0.5V輸出指示

24．開關1：控制各低壓交流ACACAC電、信號源

25．開關2：控制E單元交直線DC調壓電源

26．電表：E單元交流ACACAC電壓（V）（V）（V）輸出指示

27．接線座4只：E單元交流ACACAC、直線DC輸出口

28．旋鈕：E單元0～240V電壓（V）（V）（V）調動

29．插頭座：G單元220V輸出插頭座

30．旋鈕：音頻功率（W）（W）（W）放大器音量調動

31．接線座2只：音頻信號寫入

32．按鈕：單次脈使能開關

33．接線座3只：單次脈沖輸出口

34．電表：函數發生器正弦波輸出電壓（V）（V）（V）指示

35．旋鈕：正弦波輸出三級衰減幅度粗調

36．旋鈕：正弦波輸出口

37．接線座：正弦波輸出口

38．旋鈕：矩形波輸出幅度調動

39．接線座：三角波輸出口

40．旋鈕：函數信號發生器頻率細調

41．接線座：矩形波輸出口

42．旋鈕：函數信號發生器五級頻率粗調

43．電表：函數發生器輸出頻率指示

45．實驗桌面尺寸：160×70cm

46．通用電子線路板：規格35×90cm，元件盒在其上隨意拼插實行實驗

47．儲物板：放置元件盒

48．左儲物儲物儲物儲物柜：放置儲物板（帶門鎖）

49．抽屜：放置常用工量具

50．右儲物儲物儲物儲物柜：放置儲物板（帶門鎖）
