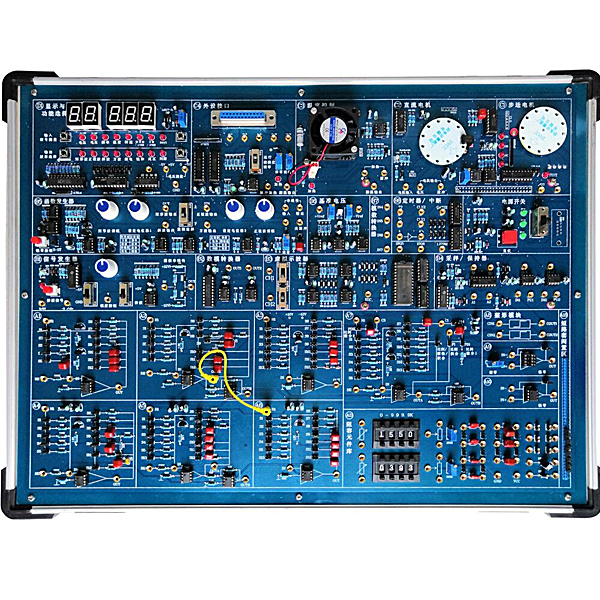

自控/計控原理實驗裝置,動平衡原理試驗實驗臺

一、系統含有概括
1、電源：寫入一相三線～220V±10%  50Hz。輸出直線DC±5V/2A、±12V/0.5A 電源，均有接反和短路保護功能。
2、核心系統：應用8088微處置整理器，便利計算機數值數值數值控制技術系統編程；RS232總線連連連接口與上位機通訊（可以USB連連連接口通信），含有上位機總清復位和人工總清復位電子線路， 含有自動鎖零和人工鎖零功能。
3、函數發生器：實驗機自帶信號測量和信號顯露模型塊
可測量信號電壓（V）（V）（V）（-5V～+5V）、頻率、溫度（℃）（℃）（℃）、轉動速度等功能數值。
4、階躍信號發生器：由手控階躍發生（0/+5v、-5v/+5v），幅度控制（電位器），非線性輸出組。
5、函數信號發生器：能輸出正弦波、斜波、方波、矩型波、繼電特性、飽和特性、死區特性和間隙特性，有開關變換，同時有數碼管顯露波動線相關信息。正弦波信號頻率界限0.1HZ~2HZ和0.8HZ~50HZ兩檔,分辨率是0.1HZ和1HZ,其他波動線頻率界限是0.1HZ~250HZ,分辨率是0.1HZ。波動線信號的幅值界限-6V~+6V，幅值分辨率是0.1V,失真度不大于0.5%。阻抗不大于50Ω。
6、運算模仿單元：提供8個OP07基礎運放模仿單元（實驗用），每單元的寫入線路有6組0.5%精確度電阻、或 5%精確度電容，反饋線路有7組0.5%精確度電阻、或5%精確度電容，和1個運算放大器含有概括。另有拓展運放模仿單元，其一可調零放大器，含有概括比例環節、慣性環節、積分環節、比例微分環節，PID環節和經經經典型的二階、三階系統等；其二校正互聯網庫，可含有概括各種校正環節；其三是2組整形模型塊。
7、提供阻容元件庫：250K、500K電位器，2組0-999.9K直讀式可變電阻，多組電容。
8、1組D/A輸出:電壓（V）（V）（V）0～5V 或–5V～+5V。
9、4路A/D寫入:其中有2個通道為0～+5v電壓（V）（V）（V）寫入，2個通道為-5v～+5v電壓（V）（V）（V）寫入。
10、2組采樣保持器及單穩單元電子線路。
11、提供精密基準電壓（V）（V）（V）+Vref和-Vref。
12、定時和中斷單元：2組定時計數器和2路中斷源。




自控/計控原理實驗裝置,動平衡原理試驗實驗臺

該實驗臺緊密集合機械原理課程內容，按照雙面平衡原理，對剛性轉子實行動平衡實驗，是機械原理實驗室的重要設備之一。
實驗項目內容：
理解并掌控把握剛性轉子的動平衡原理及試驗方法。
主要技術特別點：
1．該實驗臺由底座、擺動框體構造、蝸桿蝸輪相位調動裝置、差速器、補償盤、轉子試件等含有概括。能按照雙面平衡原理，對剛性轉子實行動平衡。實驗臺實操簡便，直觀性強，適于教學實驗使用。
2．實驗臺底座剛度大，抗震功能好。
主要配備裝備裝備及技術功能數值:
1.回轉體轉子試件 1個 直徑 185㎜ 重量（kg） 7 kg， 調動速度界限：0~500 r/min；
2.百分表 1個 測量界限0-10 mm；
3.直線DC調動速度電機 1個 功率（W）（W）（W）： 120 W；
4.外觀尺寸： 680×420×410 mm；
5.質 量： 70 kg。

常見問題：

1、如果我要購買自控/計控原理實驗裝置_動平衡原理試驗實訓臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的自控/計控原理實驗裝置_動平衡原理試驗實訓臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開自控/計控原理實驗裝置_動平衡原理試驗實訓臺的發票，您需要提供開票資料。

3、你們的自控/計控原理實驗裝置_動平衡原理試驗實訓臺都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
