便攜式氣動控制實驗臺,電氣控制綜合實驗裝置

一、設備基礎簡介

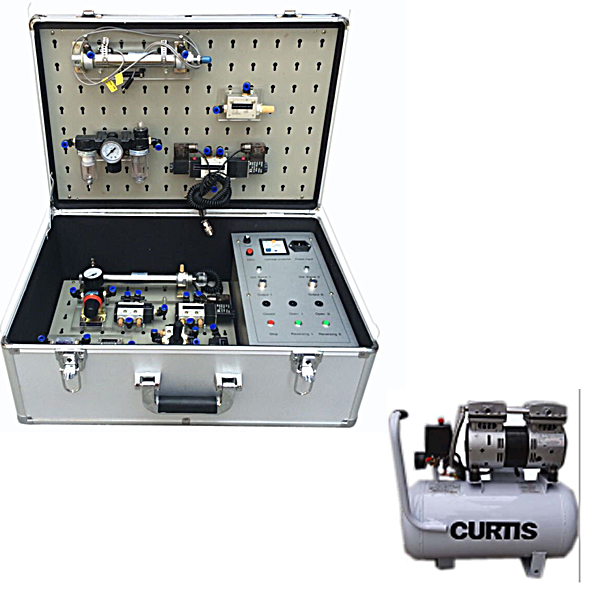

      本實驗箱主要應用鋁制機箱、各種小型標準工業氣動元件、電氣控制部分、等含有概括，構造緊湊、輕便實用。學生可自主搭接氣動線路和電氣控制線路。能開設氣動元件和電氣元件的識別、壓力控制線路、方向控制線路、速度控制線路、順序動作線路等實驗項目。可帶進教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實驗教學需要.
微型空氣壓縮機(客戶自備)，
供電電壓（V）（V）（V）： AC 220 V±5%，50Hz；
控制電壓（V）（V）（V）：DC24V；
作業環境溫度（℃）（℃）（℃）：－5℃～40℃；
安全保障功能：安全性符合相關的國標標準；
外觀尺寸（長×寬×高）：550mm×370mm×230mm；
二、氣動基礎實驗線路
1、單作用氣缸的換向線路
2、雙作用氣缸的換向線路
3、單作用氣缸速度控制線路
4、雙作用氣缸單向調動速度線路
5、雙作用氣缸雙向調動速度線路
6、速度換接線路
7、緩沖線路
8、二次壓力控制線路
9、單缸連續往復動作線路
10、卸荷線路




便攜式氣動控制實驗臺,電氣控制綜合實驗裝置

一、 基礎簡介

本裝置可完成“電工技術”、“工廠電氣控制”、“機床線路控制”、“可編程控

制技術”等多門課程的實驗。裝置資源開放，可充分培養學生的實際動手能力，適合當今教育教學中的實驗實驗。本裝置應用用標準配電儲物儲物儲物柜為主體儲物儲物儲物柜、雙面構造，含有如下資源：電源控制、三相交流ACACAC電源，直線DC電源，勵磁電源、電樞電源、測量?jī)x表、可編程控制器（三菱系列）、模仿量模型塊、編碼器、彩色觸摸屏、變頻器（三菱系列）、控制系統、交流ACACAC接觸器、按鈕、指示燈、時間繼電器、行程開關、中間繼電器、三相異步電機、直線DC電機，機床智能考核等。適用來大學、?？圃盒＜案黝惵殬I(yè)教育培訓機構的實驗教學、考核鑒定。

二、 特別點

1.本裝置應用標準配電儲物儲物儲物柜為主體儲物儲物儲物柜，充分運用該儲物儲物儲物柜雙面空間位置，其中裝備有可便利拆卸的電源控制、交直線DC電源、測量?jī)x表、低壓電氣器件，另一面裝備有plc模仿量模型塊、變頻器、直線DC調動速度模型塊、機床智能考核，該配電儲物儲物儲物柜占地面積小，外觀美觀；

2.電氣控制線路元件全部裝在電氣儲物儲物儲物柜內部，配備裝備裝備有布線槽、接線端子；經過端子學生可自行接線、布線，組建控制系統，實驗特別點明顯，同時設定有一定的拓展性；

3.技能實驗用的控制線路和配套的電機經特殊設計，可模仿實際機床的電氣線路，也可適用機床的電氣故障解析及排故的實驗要求；

4.可以完成銑床、鏜床等不一樣實驗掛板的無線智能考核功能。

5.提供過壓、過流、漏電保護電子線路，當如控制儲物儲物儲物柜出現電源異常使系統電壓（V）（V）（V）或電流（A）（A）（A）超過保護電子線路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用；

6.維修電工電子電機與職業資格培訓考評擬真系統

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。
