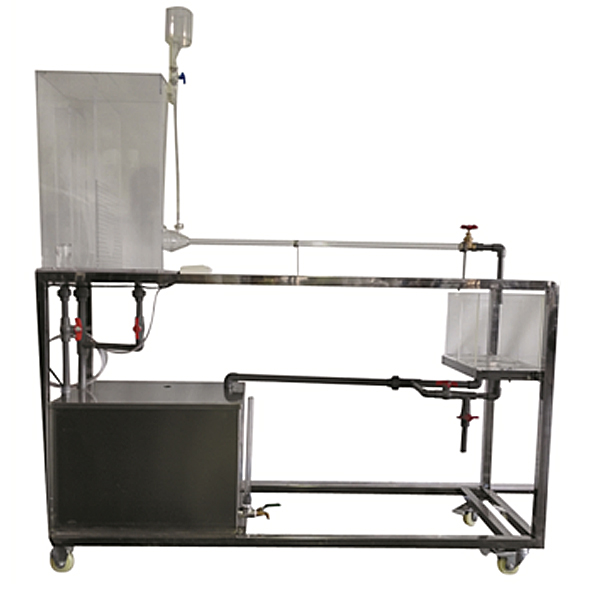

雷諾系數測量實驗裝置,電氣裝配技能實驗臺

一、設備功能
1、能定性并而而而且直觀地查看到層流、過渡流、湍流等各種流型。測量出臨界雷諾數。
2、清晰地查看到流體在圓管內流動過程的速度分布。
3、可測取臨界Re數。
二、設備特別點：
1、整個裝置美觀大方，構造設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框體構造構造，并裝配備裝備裝備有禁錮腳，便利系統的拆卸檢修和搬運。
3、本實驗裝置主體部分應用透明優質有機玻璃制作，實驗情況清晰，便利學生查看。
4、本實驗裝置可查看流體在圓直管內作層流、過渡及湍流流動情況，設定有良好的實驗效果。
5、裝置設計可360度查看，完成全方位教學與實驗。
三、設備使用環境及功能數值：
雷諾數：500～5000。
液體流量：0～160 l/h。
有效直管段：800mm
溫度（℃）（℃）（℃）：常溫
水：需自來水提供實驗用水，實驗過程中消耗自來水。
電：無
藥品：水溶性紅墨水。
實驗物料：自來水。




雷諾系數測量實驗裝置,電氣裝配技能實驗臺

一、基礎簡介

本設備由鐵板作制作的多功能裝配板（網孔板）實驗臺和電源裝置等含有概括。實驗時選用的各種元件、器件和部位件，可便利地裝配在網孔板上，便利靈活。

按照教學和實驗的需要，選用不一樣的元件、器件和部位件，可實行不一樣課程模型塊，不一樣項目的實驗，本設備適用界限廣，可完成的教學內容和實驗項目多。使用完畢的元件、器件和部位件，從實驗臺上拆下，集中保管，損壞和丟失少。一個實驗場所，可以完成幾個專業的教學和實驗，經濟適用。

實驗臺配備裝備裝備裝備漏電保護、過載和電子線路保護，保障人身安全和設備使用安全。

靈活、可靠、安全、經濟適用，是本設備的特別點。對實驗場所不多、教學經費投入受限制的學校， 本設備是一種理想的職業教育實驗設備。

二、設備技術功能數值參考規格

1.外型：整體尺寸1632mm×750mm×1638mm；

2.實驗臺架的材料：鐵板、鋁制構造；

3.電源： 1)寫入：三相AC 380V ±10% 50HZ 三相五線；2)固定交流ACACAC輸出：三相五線  380V 接插式2組、220V接插式2組、220V插頭座式4組3)可調直線DC輸出： 0～24V/2A連續可調2組（帶有指針電壓（V）（V）（V）、指針電流（A）（A）（A）表就地就地就地實時監控電源改變）；

4.連連連接口及儀表：指針式電壓（V）（V）（V）表 2 只，時刻監控電網電壓（V）（V）（V）改變；

5.保護：熔斷器作短路保護，斷路器設定有過載保護，漏電開關設定有漏電保護功能，漏電保護動作電流（A）（A）（A）≤30mA。

三、設備構造功能

本實驗臺由實驗屏（內置電源）、實驗桌、實驗儲物儲物儲物儲物柜三大部分含有概括。以30mm×30mm成型方鋼作為設備主要框體構造材料；實驗屏、地盤應用焊接連接、關鍵部位應用三角筋用內六角螺釘加固連接，表面經高溫噴塑處置整理，美觀大方而而而且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁制型材及滑槽含有概括網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布置依次為電源保護裝置、電源指示裝置、電源輸出；實驗桌桌面應用25mm麻灰色高密度層壓板封邊特制，有效提升絕緣等級；實驗桌下部裝備有至少4個導向輪，便利實驗臺架位移；

實驗儲物儲物儲物儲物柜應用標準構造和抽屜式，左側有3層抽屜，用來放置工量具以及實驗圖紙文檔實驗指導書；右側的雙拉門式設計，可同時放置兩塊通用掛板。實驗儲物儲物儲物儲物柜的位置可按照需要靈活調動，外觀尺寸為：1300mm×600mm×510mm。

虛擬擬真系統

1.維修電工電子電機與職業資格培訓考評擬真系統

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（***多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。
