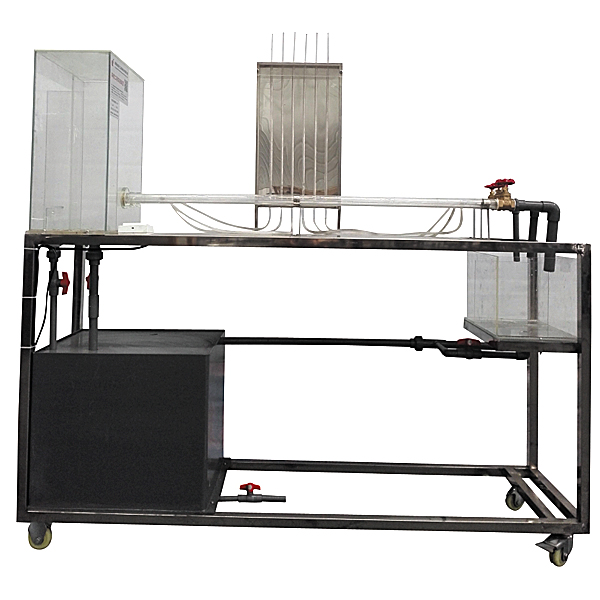

沿程阻力系數實驗裝置,電工技能作業實驗臺

技術功能數值：
1、運行環境：溫度（℃）（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續實操。
2、實驗水箱：容積40L，材料透明有機玻璃，帶有穩壓溢流口。
3、蓄水箱，500×400×400mm，材料PVC板。
4、計量水箱：容積6L透明有機玻璃制作，帶計量刻度。
5、沿程阻力管為φ20mm(內徑14)、φ25mm(內徑20)、φ32mm(內徑25)，各1根，總長1000mm，有機玻璃制作。
6、應用低噪聲靜音環保型水泵，**揚程：10m，規格限定流量：12L/min，功率（W）（W）（W）：90W。
7、測壓計由6根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺便利讀數，壓差計內的指示液為水，無毒、實操安全。
8、實驗所用的流體-水為全循環使用設計，充分節約水資源。
9、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
10、外觀尺寸：1500×500×1500mm（長×寬×高），可位移式設計，帶腳輪及禁錮腳。
11、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認識：設定有**視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。



沿程阻力系數實驗裝置,電工技能作業實驗臺

一、基礎簡介

依據國家人力資源與社會保障部《技工院校工學集合課程教學改革試點作業方案》設計，圍繞經經經典型作業任務（即FMS）確定課程目標，選用課程內容，制定專業教學計劃，按照國家職業標準中相關內容，將機電工學集合中有關《電工技術》、《電工基礎技能》、《電工測量與儀表》、《電機與電氣控制》、《電機控制電子線路》、《電力拖動控制電子線路》等相關專業模型塊經過作業任務的實驗有機集合在一起，完成將經經經典型作業任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模型塊化教學的新理念，遵循教學規律，運用多媒體教學、互聯網教學及情景化教學的先進手段，將復雜的知識點簡便化，深?yuàn)W的課程課程課程理論點明晰化，貼近實際的企業作業內容與流程，將實驗車間與企業、實驗老師與企業職員、實驗內容與作業任務真正融合為一，達到工學集合教學目的。

電工技能實驗考核平臺該區域是以電工技能作業島設備為核心，運用工業情景化設施建，配套教學化處置整理過的作業流程與管理制度，讓學生經過任務實行實驗教學。設備可同時讓6名學生同時實操，經過小組的團隊形式開展作業任務，并經過角色分工按照各自的作業流程實行。在實驗作業的同時可以實行課程課程課程理論教學，完成“做”“學”“教”一體。

二、主要技術功能數值

1. 寫入電源： 三相五線  AC380V±5%  50Hz；

2. 電源輸出：6個單獨工位，

1) 每工位固定交流ACACAC輸出：三相五線  380V 接插式1組、220V插頭座式2組

2) 可調直線DC輸出： 0～24V/2A連續可調2組（帶有指針電壓（V）（V）（V）、指針電流（A）（A）（A）表就地就地就地實時監控電源改變）；

3. 連連連接口及儀表：指針式電壓（V）（V）（V）表 2 只，時刻監控電網電壓（V）（V）（V）改變；

4. 保護：熔斷器作短路保護，斷路器設定有過載保護，漏電開關設定有漏電保護功能，漏電保護動作電流（A）（A）（A）≤30mA。

5. 安全保護： 漏電保護（動作電流（A）（A）（A）≤30mA），過流保護，熔斷器保護；

6. 規格限定功率（W）（W）（W）： ≤2KW；

7. 作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

8. 外觀尺寸：2500*2115*780（mm）
