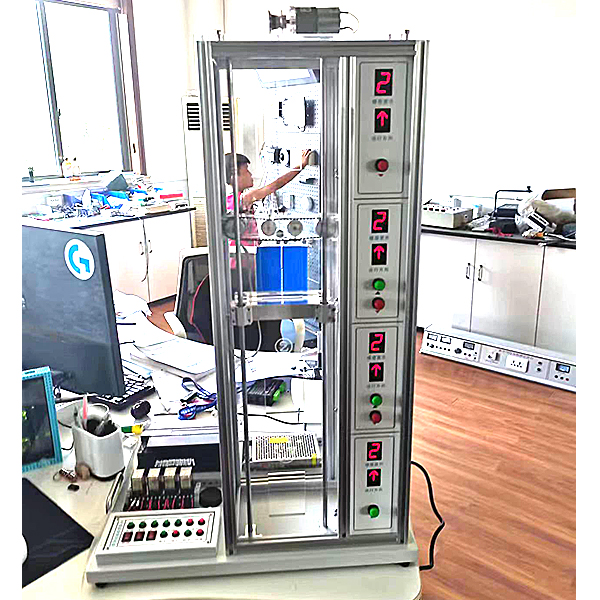

plc控制電梯實驗模型將、應用、位置控制、復雜的開關量控制、時序邏輯控制有機集合成一體的教學裝置。適合于樓宇自動化、等專業的相關實驗課程。能適用各高等院校所開設的《樓宇電梯系統運行管理與維護》、《現代電梯控制技術》等多個專業課程的主要實驗項目，適合學生實行PLC實驗、畢業設計和課程設計。

設備說明及系統功能

1. 四層電梯實驗系統是按照實際電梯構造設計而成，具備實際電梯的幾乎 全部的功能；設定有實際電梯擬真構造，井道附近裝配各樓層的外部呼叫按鈕和轎箱狀態顯露裝置。每部電梯全部有單獨的電氣控制系統和轎廂門安全控制系統。

2．模型主體應用**鋁制和**有機玻璃材料制作，結實美觀，透明性好，便利查看內部構造及實驗動作。排線由多根含有概括，隨轎廂上下自由動作，簡潔安全，有條不紊。

3．電梯的模型的樓層數為4層。提供電梯控制的各種功能的檢驗測量試驗信號、執行機構和顯露器件。檢驗測量試驗信號分為外呼信號、平層信號、位置檢驗測量試驗信號、轎廂門開啟及閉合位置信號等。電梯轎廂可上下運行，轎廂門設定有開關和限位等保護功能。每個樓層顯露當前轎廂所處的樓層位置、運行方向、外呼按鈕信號設定有記憶功能，與實際電梯相同。

4．轎廂的升降和廂門的開和關可以單獨控制；電梯到某一樓層后，廂門自動完成開門或關門。

5．具備關門防止夾人功能和超重報警功能，防夾開關觸動后，門迅速開啟，與實際相同。

6．電梯的升降、開關門速度可調，動作平穩。

7．設定有升降和開關門硬件保護功能，提升了系統的安全性。

8．配備裝備裝備有專用的內部信號控制器，接線簡捷，控制便利。

9．該電梯模型的電氣部分由兩個直線DC電機、位置顯露裝置、限位開關、等含有概括。

10．電梯模型由曳引系統、導向系統、門系統、轎廂系統、配重系統、

電力拖動系統、電氣控制系統、安全保護系統等含有概括：

a)曳引系統由曳引系統直線DC電機、曳引鋼絲繩、導向輪等含有概括，是電梯的動力源。

b)導向系統由導軌、導輪和導軌架等含有概括，使轎廂和配重只能沿著導軌

作平穩升降動作。

四層電梯控制實驗臺,復合人工濕地演示實驗裝置

一、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）（℃）：5℃～40℃
2、設備外觀尺寸：2400mm×500mm×1300mm
3、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）（W）600W，安全保護：設定有接地保護、漏電保護、過流保護、
三、主要配備裝備裝備：
1、垂直線DC人工濕地反應池1套，白色PP板材料、厚度10mm，底層基板上裝配備裝備裝備有放空閥，
2、水平潛流人工濕地反應池1套，白色PP板材料、厚度10mm，底層基板上裝配備裝備裝備有放空閥，
3、緩沖罐1只、（250L）、出水貯罐1只、（100L）
4、304不銹鋼水泵2臺、流量1m3/h、揚程15m、轉動速度2900r/min、功率（W）（W）（W）0.37KW。
5、防腐蝕提升磁力水泵1臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率（W）（W）（W）20W；
6、進水流量計1只、（測量界限100-1000L/h）
7、液位顯露器1套、
8、蛭石填料1批、石英砂填料1批、陶粒填料1批、
9、取樣口1批、（UPVC閥門中財品牌）
10、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓（V）（V）（V）表、帶鎖按鈕開關、線管等含有概括，
11、配套UPVC連接管道和閥門。
12、不銹鋼框體構造實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬能轉向輪帶禁錮腳）等含有概括。
13、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認識：設定有**視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。
