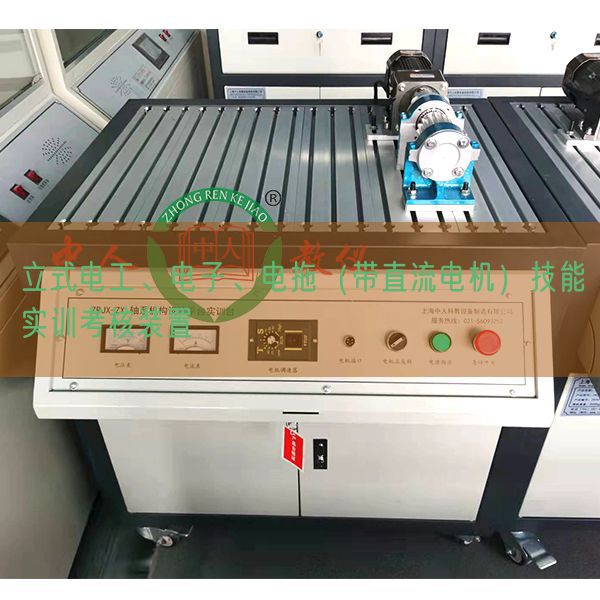

L-755D 立式電工、電子、電拖（帶直線DC電機）技能實驗考核裝置

一、基礎簡介：
　　L-755D 立式電工、電子、電拖（帶直線DC電機）技能實驗考核裝置，即能完成"電工學""電工原理""電子技術"等課程實驗，又能完成"電工技能實訓""電工實驗""電力拖動控制線路與技能實訓""電子技能實訓"等課目的實驗，還可拓展plc可編程控制、變頻技術等課程實驗實驗。 實驗部分在九孔萬能通用實驗板上完成，可完成交直線DC、振蕩、磁路電子回路、運算放大器、整流電子回路、交直線DC放大電子回路、數字邏輯電子回路等實驗項目。電工實驗考核部分在網孔板上完成，接近工業現場，動手能力強，實驗方法靈活，能完成"工量具及儀表的使用""電工基礎技能實訓"，"電機的裝配維護與故障處置整理"，"電機基礎控制線路的裝配、調節測試與維修"， "常用生產機械電氣控制線路的故障解析與處置整理"等實驗考核項目。電子技能實驗改革傳統實驗室實驗教學模式，經過基礎實操技能和三十幾類實用新型電子回路的制作、調節測試，使學生掌控把握電子設備的作業調節測試、掌控把握焊接和電子回路組裝工序技藝技能。該裝置適用高等、中等、職校及技?，F(xiàn)有實驗室更新?lián)Q代或新建擴建實驗室的理想設備。
二、特別點：
　　1、即能完成電工、電子、電拖創新實驗又能實行電工、電子、電拖技能實驗考核，大大節省實驗用房，節省管理人員。
　　2、創新實驗部分元件模型塊盒體透明，直觀性好，盒蓋與盒體應用較科學的壓卡式構造，維修拆卸裝配便利。元件盒在九孔萬能實驗板上隨意插接成實驗電子回路，方法靈活，使學生所學知識靈活運用、快速掌控把握。
　　3、技能實驗部分在網孔板上完成，實操便利、靈活，更換便捷，接近工業現場，易拓展實驗功能或開展新實驗項目。
　　4、實驗實驗項目豐富（一臺裝置能完成電工、電子、電拖的實驗實驗項目），綜合性強，裝置功能齊全。
　　5、設定有電壓（V）型電流（A）型漏電保護器，并有單片機自動全程監控裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動作業電源。能保證設備和實操者安全。
　　6、參考標準為一室12臺學生臺，1臺教師臺，用戶可按照學生人數酌情增減，教師臺即能演示又能分別控制學生臺的作業電源。
三、技術功能：
　　1、作業電源：三相四線（或三相五線）～380V±5% 50Hz
　　2、溫度（℃）：-10℃～40℃，相對濕度＜85%（25℃）
　　3、裝置容量（KV）：＜1KVA
　　4、重量：200Kg
四、功能包括
　1、電源及功能數值：
　　1.1寫入電源：三相四線電源，寫入時信號燈亮
　　1.2電源輸出：總電源開啟后，按下啟動按鈕，三相四線交流AC電源輸出，有450V交流AC電壓（V）表指示輸出電壓（V）。有0/1開關單獨控制三相電源的輸出。
　　1.3可調交直線DC電源：0～240V連續可調交流AC電源輸出，有表指示。輸出最大電流（A）2A，同時有0-250V直線DC電源輸出（配備裝備一臺0.5KVA一相調壓器）
　　1.4雙路恒流穩壓電源：設定有過載及短路保護功能，二路輸出電壓（V）全部為0-30V，內置式繼電器自動換檔，多圈電位器連續調動，使用便利。輸出最大電流（A）為2A，設定有電流（A）值預設功能。電壓（V）平穩度＜10-2，負載平穩度＜10-2，紋波電壓（V）＜5mv。
　　1.5直線DC穩壓電源：固定+5V，電流（A）0.5A。
　　1.6低壓交流AC電源：輸出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V電源，最大電流（A）1.5A。
　2、安全保護：設定有電壓（V）型和電流（A）型漏電保護器，并有單片機自動控制全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕后方可再次啟動電源，保證實操者和設備安全。
　3、功率（W）輸出函數發生器：
　　1）應用直接數字頻率合成（DDS）產生高精確度正弦波，方波和三角波。應用大屏幕LCD顯露輸出頻率、波動線，衰減值。
　　2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
　　3）頻率界限: 0.1HZ~3MHz, 應用鍵盤直接寫入數字設定頻率,。
　　4）輸出幅度應用電位器調動，正弦波輸出設定有20db,40db衰減。
　　5）方波占空比可調, 調動界限：1%-99%調動；方波和三角波應用TTL電平輸出。
　　6）頻率計最高測量界限100MHz，自動換檔。
　4、單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。
　5、計數脈沖：0.5Hz-300KHz，頻率連續可調。
　6、音頻功率（W）放大器：寫入音頻電壓（V）不低于10mV，輸出功率（W）不小于1W，音量可調，內有喇叭，用來放大器電子回路擴音，也可作信號尋跡儀表器具使用。
　7、直線DC數字顯露mA毫安表一只，應用ECL公司高功能AD變換器配以高速MPU單元設計而成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，測量界限：0-2000mA。
手動測量范圍為：20mA、200mA、2000mA。測量精確度為0.5級。設定有數值存儲與查詢功能。設定有超測量范圍報警、指示等功能。
　8、智能型真有效值交流AC電流（A）表一只
　　由單片機主控測量試驗電子回路包括全數字顯露和全測程交流AC電流（A）表一只，經過鍵控、數字顯露窗口完成人機對話功能控制模式。能對交流AC信號（20-20KHz）實行真有效值測量，測量界限0～5A，測量范圍自動判別、自動變換，精確度0.5級，四位數碼顯露。同時能對數值實行存儲、查詢、修改（共15組，掉電存檔）。
　9、智能型功率（W）、功率（W）因數表
　　由24位專用DSP、16位高精確度AD變換器和高速MPU單元設計而成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。系統上應用RTOS設計思路，同時配備有PC監控系統來加強解析能力。功率（W）測量精確度為1.0級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和5A，能自動判別負載性質（感性顯露"L"，容性顯露"C"，純電阻不顯露），并可存儲15組測量數值，供隨時查閱。
　10、直線DC電機作業電源：0-220V
　11、直線DC電機調節速度裝置
　12、電樞電流（A）指示表Ia，勵磁電流（A）指示表If。
　13.虛擬儀表器具(不需電腦協作使用)：
　　A、終端部分（裝學生實驗屏上）同時配備有虛擬信號源、虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量寫入輸出模型塊。
　　B、基于LabVIEW虛擬儀表器具程序的編程方法，學生可自行設計各種虛擬儀表器具。
　　C、功能數值：
　　1）兩路虛擬隨意波動線信號發生器，輸出頻率可編程，電壓（V）幅度可調；
　　　　通道數：2路
　　　　分辨率：8 bits
　　　　電壓（V）界限：-5~5V
　　　　頻率步長：1HZ
　　　　波動線：隨意信號
　　　　輸出頻率：>1MHZ
　　2）雙蹤存貯示波器，多種同步方法，存貯深度可編程；
　　　　通道數：2路
　　　　帶寬：20MHZ
　　　　分辨率：8位
　　　　電壓（V）界限：-10~+10V
　　　　存貯深度：64K
　　3）雙通道頻譜分折儀；
　　4）八通道邏輯分折儀，多種同步方法，存貯深度可編程；
　　　　8路寫入
　　　　分 率：25nS
　　　　存貯深度：64KHZ
　　5）數字三用表，可測電阻、電容、電感、電壓（V）等；
　　　　數字IO口
　　　　通道數：8路IO
　　　　寫入電平：TTL
　　　　輸出電平：TTL
　　　　電流（A）驅動：20mA/通道
五、全室包括與配備裝備（以參考標準：1臺教師臺，12臺學生臺為例）
　　1、實驗實驗屏12個，每臺學生臺配備裝備1臺，材料為鋼制雙層亞光噴塑，左邊為網孔板，右邊為九孔萬能實驗板。下部為電源、信號及控制單元。
　　2、實操桌：鋁木構造，桌面為防火燒、防水浸、耐磨損高密度板。共12張，一桌二座，桌面配備裝備一塊膠皮板保護桌面，桌體下部為元件儲物儲物柜，放置元件。
　　3、教師臺1臺：由實驗實驗演示屏、桌、學生用電源成控制器構成，即可作實驗實驗講解演示又能分別控制學生臺的作業電源以提升安全系數。
　　4、器件材料配備裝備（以參考標準：1臺教師臺，12臺學生臺即25座為例）：
