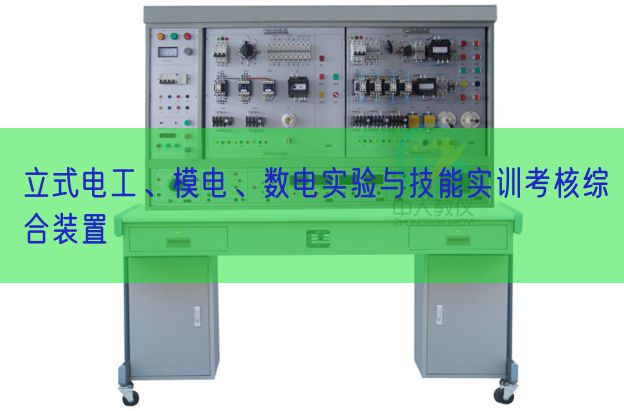

L-770B 立式電工、模電、數電實驗與技能實驗考核綜合裝置

一、基礎簡介：
本裝置是電工、模電、數電、電拖實驗與技能實驗考核有機的集合，做到資源共享一室多用，減少實驗實驗指導教師人員和基建投入，經濟效益顯著。與L-755系列設備相比，在實驗臺技術，實驗內容深度與廣度做了較大的改進。實驗項目含有概括電工學、電工原理、模仿電子技術、數字電子電子回路、電力拖動、電氣控制、繼電控制等課程，可完成交直線DC、振蕩、磁場電子回路、運算放大器、整流電子回路、交直線DC放大電子回路、數字邏輯電子回路、電氣控制等電子回路實驗。實驗部分應用德國職業教育先進的實驗方法：運用九孔通用萬能實驗板和分立式透明元件盒靈活地結合實驗，元件可重復運用，實驗便利，動腦動手能力強。
模電、數電技能實驗改革傳統實驗實驗教學模式，經過基礎實操技能和三十幾類實用新型電子回路的制作、調節測試，使學生掌控把握電子設備的制作調節測試，學會閱讀電子回路原理圖和PCB圖，熟悉常用電子元件的選用、測量試驗，掌控把握焊接和電子回路組裝工序技藝技能（設備中配備三十幾套特制實驗電子回路板和相應元件），并能處置整理裝配調節測試過程中出現的問題。實驗電子回路中涵蓋開關、音頻、信號發生、計數、譯碼、顯露、測量、控制等內容。
電工、電拖技能實驗經過安全用電，常用工量具及儀表的使用，電工基礎技能實訓，電機的裝配維護與故障處置整理，電機基礎控制線路的裝配、調節測試與維修，常用生產機械電氣控制線路的故障解析與處置整理等項目系統實訓?？梢赃_(dá)到勞動及社會保障職業技能鑒定中級以上水平。本系列設備設定有科學性、檢驗性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構新建、改建實驗室的理想設備。
二、特別點：
1、即能完成電工、模電、數電、電拖實驗又能實行電工、模電、數電、電拖實驗考核，大大節省實驗用房，節省管理人員，經濟效益顯著。
2、實驗部分元件盒體透明，直觀性好，盒蓋與盒體應用較科學的壓卡式構造，維修拆卸裝配便利，可重復使用。元件盒在九孔萬能實驗板上隨意插接成實驗電子回路，方法靈活，使學生所學知識靈活運用，快速掌控把握。數電部分實驗配備裝備通用包括插頭座，多加包括就能拓展實驗，實驗拓展性強。
3、實驗部分在網孔板上完成，實操便利、靈活，更換器件便捷，接近工業現場，易拓展實驗功能或開展新實驗項目。
4、實驗實驗項目豐富，裝置功能齊全。
5、設定有電壓（V）型電流（A）型漏電保護器，并有單片機自動全程監控裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動作業電源。能保證設備和實操者安全。
6、參考標準為一室12臺學生臺，1臺教師臺，用戶可按照學生人數酌情增減，教師臺即能演示又能分別控制學生臺的作業電源。
三、技術功能：
1、作業電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度（℃）：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）：＜1KVA 4、重量：200Kg
四、功能包括
1、電源及功能數值：
1.1寫入電源：由啟動、停止按鈕控制三相四線電源寫入，寫入時指示燈亮。
1.2電源輸出：有嵌入式保險盒，三相漏電開關，過載、短路軟截止保護裝置，三級保護功能。
A組：單、三相可調交流AC電源，提供0－430V連續可調的交流AC電源，同時可得到0—250V一相可調電源（配備有一臺1.5KVA的三相自耦調壓器，配備有三只交流AC電壓（V）表，指示調壓輸出電壓（V））
B組：低壓交流AC電壓（V）3－24V分七檔可調，最大輸出電流（A）1.5A，電流（A）表指示。
C組：低壓直線DC穩壓電源，電壓（V）5V，電流（A）0.5A，電流（A）表指示。
D組：雙路恒流穩壓電源，二路輸出電壓（V）均為0—30V，內置式繼電器自動換檔。多圈電位器連續調動，使用便利。輸出最大電流（A）為1.5A，設定有預設式限流保護功能，輸出有0.5級數字電流（A）表、電壓（V）表指示，電壓（V）平穩度＜10-2，負載平穩度＜10-2，紋波電壓（V）＜5mv。
E組：一相交流AC市電輸出，由萬能插板供用戶設備使用。
2、安全保護：設定有電壓（V）型和電流（A）型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕后方可再次啟動電源，保證實操者和設備安全。
3、函數信號發生器
3.1波動線：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波.
3.2頻率界限：由0.1Hz到2MHz，分七個頻率檔級。
3.3正弦波失真度：10-30Hz<3%　30Hz-100KHz≤1%
3.4方波響應：前沿/后沿≤100nS（開路）
3.5最大輸出幅度(開路)：f＜1MH 幅度≤15VP-P；1M＜f≤2MHz 幅度≤11Vp-p
3.6直線DC偏置(開路)：±l0V
3.7輸出阻抗Z：ZO=50Ω±5Ω
3.8占空比：脈沖與鋸齒波上升、下降沿可連續改變，界限10%～90％。
3.9壓控振蕩(VCF)：加外加直線DC電壓（V）0—±5V改變時，對應的頻率改變大于l00:1。
3.10輸出衰減：20dB　40dB　60dB
4、頻率計數器：
4.1測頻界限：lHz～l00MHz。
4.2閘門時間：0.01S、0.1S、1S、10S
4.3寫入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
5、單次脈沖：每次可輸出一對正負脈沖。
6、音頻功率（W）放大器：寫入音頻 電壓（V）不低于10mV，輸出功率（W）不小于1W，音量可調，內有喇叭，用來放大電子回路擴音，也可作信號尋跡。
7、七段譯碼器：6組七段譯碼器及對應譯碼顯露數碼管。
8、智能型功率（W）、功率（W）因數表
由24位專用DSP、16位高精確度AD變換器和高速M(fèi)PU單元設計而成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。系統上應用RTOS設計思路，同時配備有PC監控系統來加強解析能力。功率（W）測量精確度為1.0級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和5A，能自動判別負載性質（感性顯露"L"，容性顯露"C"，純電阻不顯露），并可存儲15組測量數值，供隨時查閱。
9、真有效值智能交流AC電流（A）表一只
由單片機主控測量試驗電子回路包括全數字顯露和全測程交流AC電流（A）表一只，經過鍵控、數字顯露窗口完成人機對話功能控制模式。能對交流AC信號（20-20KHz）實行真有效值測量，測量界限0～5A，測量范圍自動判別、自動變換，精確度0.5級，四位數碼顯露。同時能對數值實行存儲、查詢、修改（共15組，掉電存檔）。
10、智能型直線DC數字電流（A）表一只
應用ECL公司高功能AD變換器配以高速M(fèi)PU單元設計而成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，測量界限：0-2000mA。手動測量范圍為：20mA、200mA、2000mA。測量精確度為0.5級。設定有數值存儲與查詢功能。設定有超測量范圍報警、指示等功能。
五、全室包括與配備裝備（以參考標準：1臺教師臺，12臺學生臺為例）
1、實驗實驗屏12個，每臺學生臺配備裝備1臺，材料為鋼制雙層亞光噴塑，左邊為網孔板，右邊為九孔萬能實驗板。下部為電源、信號及控制單元。
2、實操桌：鋁木構造，桌面為防火燒、防水浸、耐磨損高密度板。共12張，一桌二座，桌面配備裝備一塊膠皮板保護桌面，桌體下部為元件儲物儲物柜，放置元件。
3、教師臺1臺：由實驗實驗演示屏、桌、學生電源包括控制器構成，即可作實驗實驗講解演示又能分別控制學生臺的作業電源以提升安全系數。
4、器件材料配備裝備（以參考標準：1臺教師臺，12臺學生臺即25座為例）：

B：電子實驗
1．常用儀表器具儀表的使用
2．常用電子元件的識別與檢驗測試
3．電烙鐵拆卸裝配與電子錫焊技能實訓
4．印刷線路板的制作
5．三端包括穩壓直線DC電源的制作
6．串聯型直線DC穩壓電源的制作
7．低頻信號電壓（V）放大器的裝配與測量試驗
8．設定有負反饋信號放大器電子回路的制作與測量試驗
9．文式橋振蕩器的焊接與調節測試
10．電池電壓（V）監視電子回路的制作與測量試驗
11．電子催眠器電子回路的制作
12．模仿"知了"電子電子回路的制作實驗
13．實用聲控、光控節電照明燈的制作與實驗
14．電子驅蚊器線路的制作實驗
15．保護視力定時器線路 16．語音報警喇叭的制作與實驗
17．邏輯測量試驗器的制作與測量試驗
18．正負脈沖信號的制作與測量試驗
19．智力競賽搶答器的制作
20．水位報警器電子回路的制作
21．迷你閃光彩燈的制作
22．光控音樂門鈴
23．實用模仿自然風控制器的制作
24．臺燈調光電子回路
25．實用CMOS觸摸鎖鑰電子回路
26．自動充電器的制作
27．半導體收音機的組裝與調節測試
28．助聽器的組裝與調節測試
29．聲、光控樓道燈的組裝與調節測試
30．滅火機器人的組裝與調節測試

（二）實驗部分：
A、電工實驗：
1．電工測量儀表的使用　　　　　　　
2．常用元件的識別與檢驗測試　　　　　　
3．線性元件與非線性元件的伏安特性
4．電源的外特性　　　　　　　
5．電位值、電壓（V）值的測量　　　　
6．電流（A）表和電壓（V）表的擴程　　　　　　　
7．基爾霍夫定律的檢驗　　　　
8．驗征楞次定律
9．迭加原理與互易定理的檢驗　　　　　
10．戴維南定理與諾頓定理的驗征　　　　
11．電壓（V）源與電流（A）源的等效變換　　　　　
12．受控源特性的研究　　　　　　　　　
13．一階電子回路實驗　　　　　　　　　　　
14．二階電子回路的過渡過程
15．研究LC元件在直線DC和交流AC電子回路中的特性
16．負載獲取最大功率（W）的條件
17．交流AC電子回路功能數值的測量
18．正弦交流AC電子回路中RLC元件的特性
19．RL及RC串聯電子回路實驗
20．RLC串聯諧振電子回路
21．日光燈電子回路的連接及功率（W）因數改善
22．三相負載的星、三角接法
23．三相電子回路及功率（W）的測量
24．R-C選頻互聯網的研究
25．二端口互聯網研究　
26．一相變壓器實驗　　　　　　
27．互感電子回路實驗
28．三相異步電機的使用與起動
29．三相電機繼電接觸控制的基礎電子回路
30．三相電機Y-△起動控制實驗
31．三相電機的順序控制實驗
32．三相電機能耗限制動作控制實驗
33．最簡便的電子回路　　　　　　　　　　　
34．電子回路中各點電位與參考點的選用　　
35．電阻的串聯　　　　　　　　　　　　
36．電阻的并聯　　　　　　　　　　　　
37．電阻的混聯　　　　　　　　　　　　
38．電阻分壓器電子回路　　　　　　　　　　
39．全電子回路歐姆定律　
40．電橋的應用與平衡條件　　　　　　
41．節點電壓（V）法　　　　　　　　　　　
42．線路電壓（V）法　　　　　　　
43．支路電流（A）法　　　　　　　　　　　　
44．RCL并聯電子回路　　　　 　　　
45．串聯電子回路　　　　　　　　　
46．變壓器構造及作業原理　　　　　
47．基爾霍夫第一定律　　　　　　　　　
48．基爾霍夫第二定律　　　　　　　　　
49．日光燈電子回路原理　　
50．?dāng)U大電壓（V）表測量范圍　　　　　　　　　
51．?dāng)U大電流（A）表測量范圍
52．RC電子回路的過度過程　　　　　　　 　
53．RL過渡過程　　　　　　　　　　
54．電容的串聯電子回路　　　　　　　　　
55．電容的并聯電子回路
56．電容器的充放電
57．電容器在交直線DC中的作用
58．條形磁鐵在線圈中的動作
59．電容的混聯
60．純電阻、電感、電容電子回路
61．磁耦合線圈的順串
62．磁耦合線圈的反串
63．歐姆表的作業原理
64．雙聯開關二地控制
65．用示波器查看磁滯回線
66．磁路歐姆定律
67．兩線圈的互感及同名端
68．互感耦合
69．提升功率（W）因數的方法
70．一相電子回路功率（W）的測量
71．收錄機電源電子回路
72．濾波電子回路
73．電阻與溫度（℃）的關系:用伏安法測出燈絲
在不一樣電壓（V）下的阻值。
74．三相異步電機閘刀控制正轉實驗
75．設定有過載保護的控制線路
76．按鈕控制的正反轉控制線路
77．接觸器控制星一三角降壓起動控制線路

B、模電、數電實驗：
（1）模仿部分實驗
1．二極管的正、反相特性
2．晶體三極管的寫入、輸出特性　
3．晶體管共射極單管放大器　　　
4．兩級阻容耦合放大電子回路　　　
5．負反饋對放大器功能的影響　　
6．場效應管放大器　　　　　　　
7．差動放大電子回路　　　　　　　　
8．運算放大器指標測量試驗　　　　　
9．包括運算放大器的基礎應用
(多種模仿運算電子回路)
10．包括運算放大器非線性應用
（多種波動線發生器）
11．變壓器耦合推挽功率（W）放大器
12．0TL功率（W）放大器
13．包括功率（W）放大器
14．一相橋式整流電子回路
15．串聯型晶體管直線DC穩壓電源
(設計性實驗)
16．包括直線DC穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電子回路
19．晶閘管簡便測量試驗
20．晶閘管可控整流電子回路
