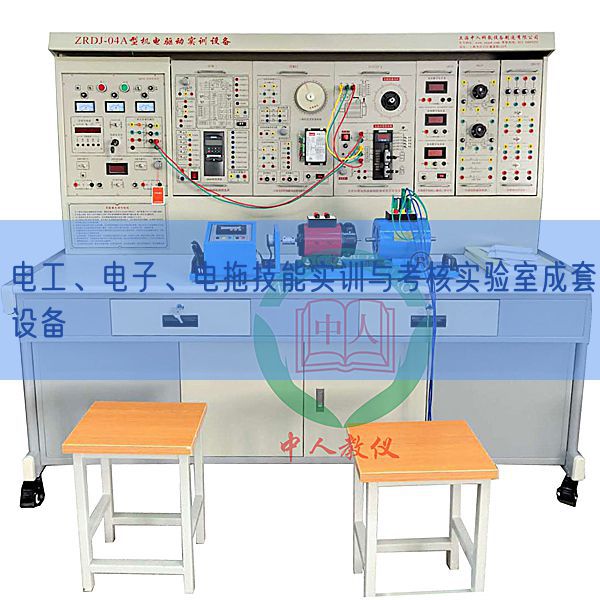

-755B 電工、電子、電拖技能實驗與考核實驗室成套設備

一、設備簡介：
本電工電子電力拖動實驗室適用來高等、中等、職校及技術電工學、電工原理、電子技術等課程實驗?？赏瓿山恢本€DC、振蕩、磁路電子回路、運算放大器、整流電子回路、交直線DC放大電子回路·數字邏輯電子回路等電子回路實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗窒的理想設備。它的配備裝備是學校上水平、上等級的重要標識。 該設備是通用電工、電子實驗室設備"的基礎上多加了電力拖動實驗設備，除能完成前者全部實驗內容外，能完成教學大綱要求的電力拖動實驗。該設備研制成功，解決了廣大學校實驗元件難以購置、難以管理、難能可貴以開出實驗課的煩惱。該設備把電工學、電工原理、電子技術、電力拖動控制線路實驗有機地融于一體，大大節省實驗室，節省管理人員，節省資金。大大捉高了管理水平，規劃化程度，大大減輕了教師實驗準備作業。該設備是學校一步到位、上規模、上檔次的理想選用。


二、實驗臺及實操桌構造：
1、實驗臺包括與功能：
1.1 電源及功能數值：
1.1.1　寫入電源：三相四線電源，寫入時指示燈亮
1.1.2　電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
A組：監視電壓（V）表：經過換相開關指示三相輸出電壓（V）。
B組：三相電源輸出：由三相電源插頭座和安全接線座輸出電壓（V），經過萬能開關控制三相電的輸出，以提升安全性。
C組：0-220V電源輸出：一組萬能插頭座。為各種儀表器具提供作業電源。
D組：可調交直線DC電源：一臺0.5KVA一相調壓器，輸出0－240V交直線DC電源，電壓（V）輸出有表指示。
E組：固定直線DC穩壓電源：輸出電壓（V）5V，輸出電流（A）最大500mA。
F組：恒流穩壓電源：雙路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調動，使用便利。輸出最大電流（A）為1.5A，設定有預設式限流保護功能，輸出由0.5級數字電流（A）表、電壓（V）表指示，電壓（V）平穩度＜10-2，負載平穩度＜10-2，紋波電壓（V）＜5mv。
1.2 單次脈沖源：每撥按一次鈕子開關可得到一組正負脈沖。
1.3 函數信號發生器輸出正弦波、三角波、矩形波。
1.3.1 頻率界限：5HZ-550KHZ分五個頻段
1.3.2 頻率指示：由HZ表直接讀出
1.3.3 電壓（V）輸出界限：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db設定有連續細調功能。
　　　　　　 矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
　　　　　　 三角波：5HZ-550KHZ>１V
1.4 音頻功率（W）放大器：寫入音頻電壓（V）不低于10mv，輸出功率（W）不小于1W，音量可調，內有喇叭，用來放大器電子回路擴音，也可作信號尋跡儀表器具使用。
1.5 智能型直線DC數字電流（A）表：精確度0.5級，應用ICL公司高功能AD變換器配以高速MPU單元設計而成經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，20mA、200mA、2000mA三檔，測量界限：0-2000mA。設定有數值存儲與查詢、超測量范圍報警、指示功能。
1.6 變壓器：內置式220V/12＋24V，功率（W）25W。
1.7　喇叭：8Ω,0.5W內置式。
1.8　蜂鳴器：內置式；
1.9　燈頭座：250V、4A燈頭座一只，用來實驗中電子回路的檢驗等，固定在實驗臺上，使用便利、安全。
1.10 智能型多功能交流AC測量電表：經過選用鍵能同時測量作業電子回路中電流（A）I、電壓（V）U、功率（W）Kw、電能Kwh、作業時間T。八位液晶顯露。
2、實驗實操桌：由雙面飾操作面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁制框體結構，造型美觀大方，中間設定有抽屜，放置工量具，左右二只儲物儲物柜，用來儲物元件。

三、包括與配備裝備(以二十四座為例)
1、電工電子電力拖動實驗考核裝置實操桌12張，一桌二座，實操桌桌面中央設定通用九孔繼電控制實驗插板(尺寸:45×70cm)。繼電控制實驗按照電子回路要求插上電氣元件布線實驗。元件已裝在特制元件盒上，實驗便利、快捷。每張實操桌配備有一粒膠皮板，保護插板和桌面(如需要在桌上放置電機、電子線路焊接等)。
2、電工電子電力拖動實驗考核裝置示教控制臺1臺：由示教實驗實操桌、實驗臺、演示控制屏構成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
3、電工電子電力拖動實驗考核裝置實驗臺，共12臺，每張學生實驗實操桌上配備1臺。

四、實驗項目： 電工部分：

1、低壓驗電表的使用。	22、小型變壓器故障查驗與排除。
2、滅火器的實操方法。	23、三相鼠籠式電機的拆卸裝配與測量試驗。
3、口對口人工呼吸法和胸外心臟壓擠法查看。	24、三相鼠籠式電機運行巡視。
4、常用工量具的使用與識別。	25、三相鼠籠式異步電機的定期檢修。
5、常用實驗連接線的連接和絕緣的恢復。	26、三相鼠籠式異步電機故障解析。
6、電烙鐵的拆卸裝配與焊接技能實訓。	27、定子繞組局部故障的排除。
7、電工識圖實訓。	28、一相電容式電機繞組的拆換。
8、配電板裝配。	29、一相電容式電機故障與排除。
9、室內配線。	30、手動正轉控制線路的裝配與檢修實訓。
10、室內照明線路裝配。	31、接觸器點動正轉控制
11、電流（A）表、電壓（V）表的裝配。	32、設定有自鎖的正轉控制。
12、萬用表變換開關的使用和讀數。	33、設定有過載保護的正轉控制。
13、交流AC電壓（V）的測量。	34、接觸器聯鎖的正反轉控制。
14、直線DC電壓（V）、直線DC電流（A）的測量。	35、按鈕聯鎖的正反轉控制線路。
15、電阻的測量。	36、按鈕、接觸器復合聯鎖的控制線路。
16、兆歐表、鉗形電流（A）表接地電阻測量儀的使用。	37、接觸器控制Y－△降壓控制。
17、常用開關類電器拆卸裝配。	38、X62－W型銑床主軸與進給電機的聯鎖控制。
18、交流AC接觸器的拆卸與組裝。	39、時間繼電器控制Y－△降壓起動控制。
19、熱繼電器與時間繼電器的拆卸和組裝。	40、C620－1型車床控制線路的模仿裝配。
20、常用啟動器的構造查看及檢驗測試。	41、直線DC電機的拆卸裝配實訓（教師演示）。
21、小型變壓器的制作?！?/font>	42、直線DC電機的檢修實訓（老師演示）。

電子部分：

1、常用儀表器具儀表的使用；	14、語音報警喇叭的制作與實驗；
2、常用電子元件的識別與檢驗測試；	15、邏輯測量試驗器的制作與測量試驗；
3、電烙鐵拆卸裝配與電子錫焊技能實訓；	16、正負脈沖信號的制作與測量試驗；
4、印刷線路板的制作；	17、智力競賽搶答器的制作；
5、三端包括穩壓直線DC電源的制作；	18、水位報警器電子回路的制作；
6、串聯型直線DC穩壓電源的制作；	19、迷你閃光彩燈的制作；
7、低頻信號電壓（V）放大器的裝配與測量試驗；	20、光控音樂門鈴；
8、設定有負反饋信號放大器電子回路的制作與測量試驗；	21、實用模仿自然風控制器的制作；
9、文式橋振蕩器的焊接與調節測試；	22、臺燈調光電子回路；
10、電池電壓（V）監視電子回路的制作與測量試驗；	23、實用CMOS觸摸鎖鑰電子回路；
11、電子催眠器電子回路的制作；	24、自動充電器的制作；
12、模仿"知了"電子電子回路的制作實驗；	25、半導體收音機的組裝與調節測試。
13、實用聲控、光控節電照明燈的制作與實驗；

電力拖動部分：

l、閘刀開關正轉控制線路	13、接觸器控制Y/△降壓起動
2、接觸器點動正轉控制線路	14、時間繼電器控制Y/△降壓起動
3、設定有自鎖的正轉控制線路	15、QX3-13型Y/△自動起動控制線路
4、設定有過載保護的正轉控制線路	16、半波整流能耗限制動作控制線路
5、倒順開關控制正反轉控制線路	17、全波整流能耗限制動作控制線路
6、接觸器聯鎖的正反轉控制線路	18、C620車床電氣控制線路
7、按鈕聯鎖的正反轉控制線路	19、手動降壓起動
8、按鈕接觸器復合聯鎖控制線路	20、一相運行反接限制動作控制線路
9、自動往返行程控制線路	21、電動葫蘆電氣控制線路
10、接觸器控制串聯電阻降壓起動線路	22、C6163車床電氣控制線路
11、時間繼電器控制串聯電阻降壓控制線路	23、控制電子回路聯鎖控制線路
12、手動Y/△降壓起動	24、主電子回路聯鎖控制線路

運用上述24項實驗元件，還可完成幾十項實驗，在此不一一舉例。
