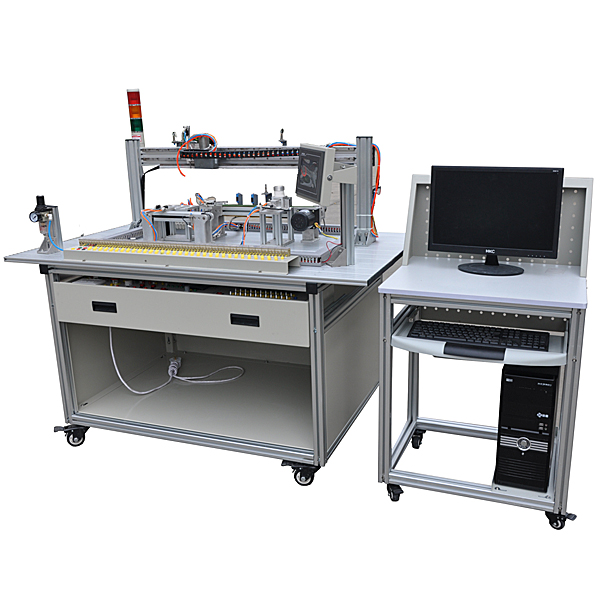

實驗系統集動作控制、氣動控制、變頻調動速度、步進電機驅動、伺服電機驅動、傳感器檢驗測量試驗、可編程控制、時序邏輯控制于一體。經過基于該實驗系統的使用、實驗和培訓，能充分鍛煉實操者團隊協作能力、計劃組織能力、自動線裝配與調動測量試驗?zāi)芰Α⒐こ虒嵤┠芰Φ?。同時適合學生實行課程設計、畢業設計。

一、技術功能

1.寫入電源：三相四線（或三相五線）～380V±10% 50Hz

2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度≤85%（25℃） 海拔＜4000m

3.裝置容量（KV）（KV）（KV）：＜1.0kVA

4.外觀尺寸：1200mm×800mm×1500mm

二、設備配備裝備裝備裝備

主要應用型材實驗臺、上料單元、皮帶輸送檢驗測量試驗單元、氣動機械手搬運單元、物料傳送倉儲單元、物料返回單元、plc模型塊、變頻器模型塊、按鈕模型塊、電源模型塊、各種傳感器、觸摸屏、物料、I/O連連連接口板和氣管等含有概括含有概括，完成上料、檢驗測量試驗、分揀、搬運、傳輸、分類、儲物、再回到初始位置，是經經經典型的光機電一體化閉環實驗平臺。

實驗項目

任務一：氣動系統的裝配與調動測量試驗

（1）氣動方向控制線路的裝配

（2）氣動速度控制線路的裝配

（3）氣動順序控制線路的裝配

（4）氣動機械手的裝配

（5）氣動系統氣路的連接

（6）磁性開關的位置調動

（7）氣動系統調動測量試驗

模仿生產線實驗裝置,離心泵綜合實驗臺

裝置特別點

1、整個裝置美觀大方，構造設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念；

2、設備布置合理、美觀，構造清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。

3、設備整體為自行式框體構造構造，并裝配備裝備裝備有禁錮腳，便利系統的拆卸檢修和搬運。

4、流量測量應用了渦輪流量計的方法，數值處置整理器對渦輪流量計線性系數設定有較強的補償功能，并而而而且直接顯露流量數值。

5、離心泵放放放置于水箱上方，離心泵進口管道裝配備裝備裝備有底閥，同時裝配備裝備裝備有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。

6、整套系統應用標準工業儀表控制系統，可實行化工原理實驗，也是過程自動化及化工檢驗測量試驗儀表實驗的良好平臺。

7、裝置設計可360度查看，完成全方位教學與實驗。

裝置功能

1、使學生充分理解離心泵的構造與特性，熟悉離心泵的作業方法和實操流程。

2、能夠?qū)嵭袉伪?、雙泵串并聯實操。

3、熟悉含有概括管路的各種管件、閥門，理解溫度（℃）（℃）（℃）、壓力、電功率（W）（W）（W）、流量等就地顯露儀表及傳感檢驗測量試驗設備，掌控把握渦輪流量計的測量原理及使用方法。

4、測量恒定轉動速度條件下泵的揚程(H)、軸功率（W）（W）（W）(N)以及效率（η）與泵的流量(Q)之間的泵特性彎彎彎曲線。

5、測量流量調動閥某一開度下管路特性彎彎彎曲線。

6、能夠?qū)嵭须p泵串、并聯功能測量和管路特性測量。

7、改變離心泵轉動速度測量泵的揚程(H)、軸功率（W）（W）（W）(N)以及效率（η）與泵的流量(Q)之間的泵特性彎彎彎曲線。

8、全觸摸含有概括化控制，高平穩數值傳輸，硬件加密。
